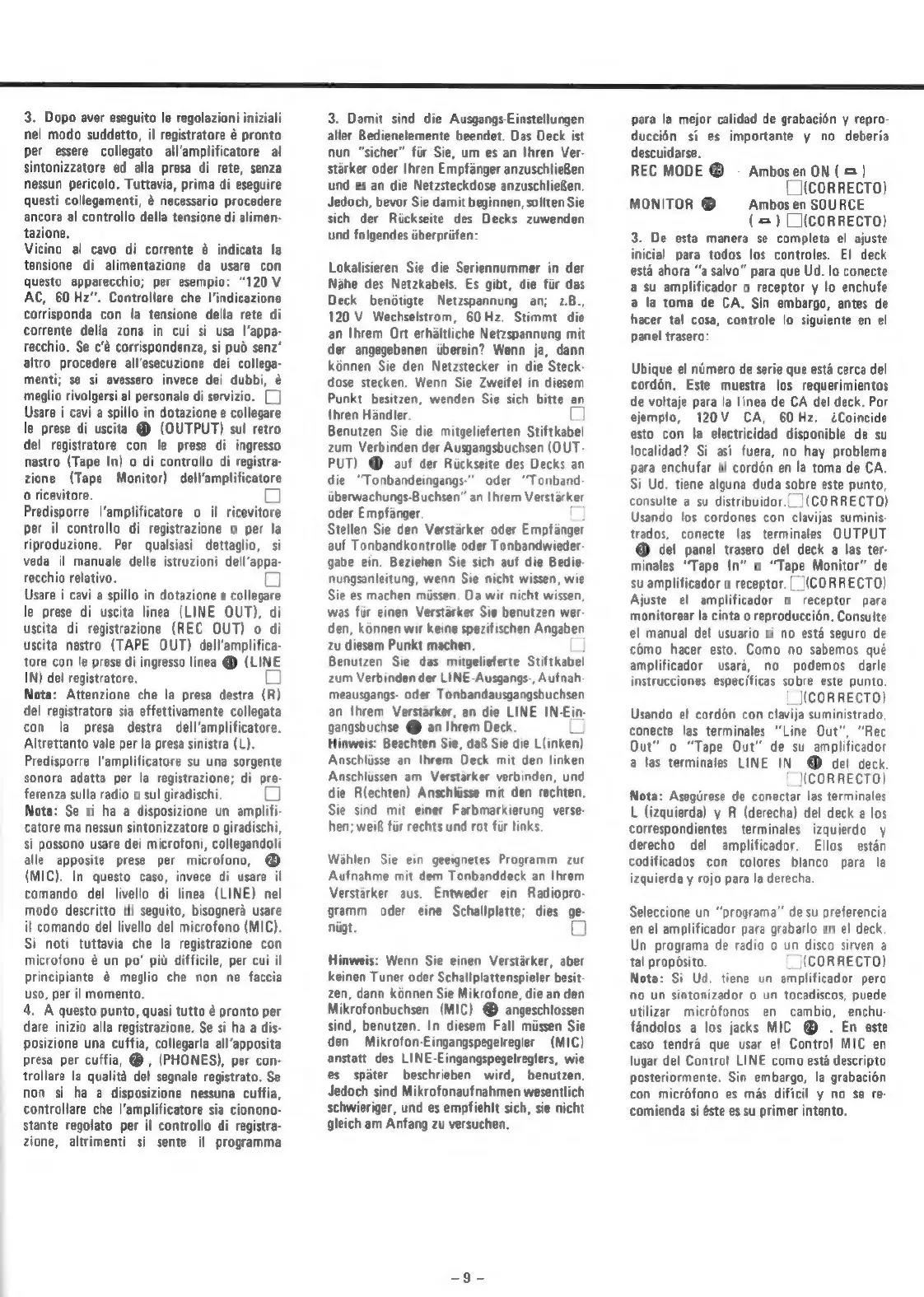

3. Dopo aver eseguito le regolazioni iniziali
nel modo suddetto, il registratore é pronto
per essere collegato all‘amplificatore al
sintonizzatore ed alla presa di rete, senza
nessun pericolo. Tuttavia, prima di eseguire
questi collegamenti, @ necessario procedere
ancora al controllo della tensione di alimen-
tazione.
Vicino al cavo di corrente @ indicata la
tensione di alimentazione da usare con
questo apparecchio; per esempio: “120 V
AC, 60 Hz". Controllare che |'indicazione
corrisponda con la tensione della rete di
corrente della zona in cui si usa l’appa-
recchio. Se c’é corrispondenza, si pud senz’
altro procedere all’esecuzione dei colle:
menti; se si avessero invece dei dubl
meglio rivolgersi al personale di servizio. [_)
Usare i cavi a spillo in dotazione e collegare
le prese di uscita @) (OUTPUT) sul retro
del registratore con le prese di ingresso
nastro (Tape In) o di controllo
zione (Tape Monitor) dell’amplificatore
o ricevitore, O
Predisporre l’amplificatore o il ricevitore
per il controllo di registrazione o per la
riproduzione, Per qualsiasi dettaglio, si
veda il manuale delle istruzioni dell’appa-
recchio relativo,
Usare i cavi a spillo in dotazione e collegare
le prese di uscita linea (LINE OUT), di
uscita di registrazione (REC OUT) o di
uscita nastro (TAPE OUT) dell’amplifica-
tore con le prese di ingresso linea @ (LINE
IN) del registratore. O
Nota: Attenzione che la presa destra (R)
del registratore sia effettivamente collegata
con la presa destra dell’amplificatore.
Altrettanto vale per la presa sinistra (L).
Predisporre |'amplificatore su una sorgente
sonora adatta per la registrazione; di pre-
ferenza sulla radio o sul giradischi. Oo
Nota: Se si ha a disposizione un amplifi-
catore ma nessun sintonizzatore o giradischi,
si possono usare dei microfoni, collegandoli
alle apposite prese per microfono, @
(MIC). In questo caso, invece di usare il
comando del livello di linea (LINE) nel
modo descritto di seguito, bisognera usare
il comando del livello del microfono (MIC).
Si noti tuttavia che la registrazione con
microfono é un po’ piu difficile, per cui il
principiante @ meglio che non ne faccia
uso, per il momento.
4. A questo punto, quasi tutto é pronto per
dare inizio alla registrazione. Se si ha a dis-
posizione una cuffia, collegarla all’apposita
presa per cuffia, @ , (PHONES), per con-
trollare la qualita del segnale registrato. Se
non si ha a disposizione nessuna cuffia,
controllare che l’amplificatore sia cionono-
stante regolato per il controllo di registra-
zione, altrimenti si sente il programma
3. Damit sind die Ausgangs-Einstellungen
aller Bedienelemente beendet. Das Deck ist
nun “sicher” fir Sie, um es an Ihren Ver-
starker oder Ihren Empfanger anzuschlieRen
und es an die Netzsteckdose anzuschlieRen.
Jedoch, bevor Sie damit beginnen, sollten Sie
sich der Riickseite des Decks zuwenden
und folgendes iiberpriifen:
Lokalisieren Sie die Seriennummer in der
Nahe des Netzkabels. Es gibt, die fir das
Deck bendtigte Netzspannung an; z.B.,
120 V Wechselstrom, 60Hz. Stimmt die
an Ihrem Ort erhaltliche Netzspannung mit
der angegebenen iberein? Wenn ja, dann
konnen Sie den Netzstecker in die Steck-
dose stecken. Wenn Sie Zweifel in diesem
Punkt besitzen, wenden Sie sich bitte an
Ihren Handler. ]
Benutzen Sie die mitgelieferten Stiftkabel
zum Verbinden der Ausgangsbuchsen (0 UT-
PUT) @ auf der Riickseite des Decks an
die “Tonbandeingangs-” oder “Tonband-
iiberwachungs-Buchsen” an Ihrem Verstarker
oder Empfanger ]
Stellen Sie den Verstarker oder Empfanger
auf Tonbandkontrolle oder Tonbandwieder.
gabe ein. Beziehen Sie sich auf die Bedie-
Nungsanleitung, wenn Sie nicht wissen, wie
Sie es machen missen. Da wir nicht wissen,
was fir einen Verstarker Sie benutzen wer-
den, konnen wir keine spezifischen Angaben
zu diesem Punkt machen.
Benutzen Sie das mitgelieferte Stiftkabel
zum Verbinden der LINE-Ausgangs-, Aufnah-
meausgangs- oder Tonbandausgangsbuchsen
an Ihrem Verstarker, an die LINE IN-Ein-
gangsbuchse @ an Ihrem Deck. oO
Hinweis: Beachten Sie, da8 Sie die L(inken)
Anschliisse an Ihrem Deck mit den linken
Anschlissen am Verstarker verbinden, und
die R(echten) Anschliisse mit den rechten.
Sie sind mit einer Farbmarkierung verse-
hen; wei fir rechts und rot fir links.
Wahlen Sie ein geeignetes Programm zur
Aufnahme mit dem Tonbanddeck an Ihrem
Verstarker aus. Entweder ein Radiopro-
gramm oder eine Schaliplatte; dies ge-
niigt. im}
Hinweis: Wenn Sie einen Verstarker, aber
keinen Tuner oder Schallplattenspieler besit-
zen, dann kdnnen Sie Mikrofone, die an den
Mikrofonbuchsen (MIC) @ angeschlossen
sind, benutzen. In diesem Fall miissen Sie
den Mikrofon-Eingangspegelregler (MIC)
anstatt des LINE-Eingangspegelreglers, wie
es spater beschrieben wird, benutzen.
Jedoch sind Mikrofonaufnahmen wesen'
schwieriger, und es empfiehit sich, sie nicht
gleich am Anfang zu versuchen.
para la mejor calidad de grabacién y repro-
duccién si es importante y no deberia
descuidarse.
REC MODE ® = Ambos en ON( =)
(JicorrRecto)
MONITOR ® — Ambos en SOURCE
(=) Ci(correcto)
3. De esta manera se completa el ajuste
inicial para todos los controles. El deck
esta ahora “a salvo” para que Ud. lo conecte
a su amplificador o receptor y lo enchufe
a la toma de CA. Sin embargo, antes de
hacer tal cosa, controle lo siguiente en el
panel trasero:
Ubique el nimero de serie que esta cerca del
cordén, Este muestra los requerimientos
de voltaje para la linea de CA del deck. Por
ejemplo, 120V CA, 60Hz. éCoincide
esto con la electricidad disponible de su
localidad? Si asi fuera, no hay problema
para enchufar el cordon en la toma de CA.
Si Ud. tiene alguna duda sobre este punto,
consulte a su distribuidor.(_](CORRECTO)
Usando los cordones con clavijas suminis-
trados, conecte las terminales OUTPUT
@ del panel trasero del deck a las ter-
minales “Tape In” o “Tape Monitor” de
su amplificador o receptor. {_](CORRECTO)
Ajuste el amplificador o receptor para
monitorear la cinta o reproduccién. Consulte
el manual del usuario si no estd seguro de
como hacer esto. Como no sabemos qué
amplificador usard, no podemos darle
instrucciones especificas sobre este punto.
\(CORRECTO)
Usando el cordon con clavija suministrado,
conecte las terminales “Line Out”, “Rec
Out” o “Tape Out” de su amplificador
a las terminales LINE IN @ del deck.
J(CORRECTO)
Nota: Asegirese de conectar las terminales
L (izquierda) y R (derecha) del deck a los
correspondientes terminales izquierdo y
derecho del amplificador. Ellos estan
codificados con colores blanco para la
izquierda y rojo para la derecha.
Seleccione un “programa” de su preferencia
en el amplificador para grabarlo en el deck.
Un programa de radio 0 un disco sirven a
tal proposito. (CORRECTO)
Nota: Si Ud. tiene un amplificador pero
No un sintonizador o un tocadiscos, puede
utilizar microfonos en cambio, enchu-
fandolos a los jacks MIC @ . En este
caso tendra que usar el Control MIC en
lugar del Control LINE como esta descripto
posteriormente. Sin embargo, la grabacion
con microfono es mas dificil y no se re-
comienda si éste es su primer intento.

Teac X-2000 Specifications

General

Track System	4-track, 2-channel stereo
Reel Size	Up to 10.5 inch reel
Signal to Noise Ratio	58dB
Total Harmonic Distortion	0.8%
Output	0.45V (line)
Type	4-Track, 2-Channel, Stereo
Tape Speed	3 3/4 ips, 7 1/2 ips
Heads	3
Wow and Flutter	0.03%
Power Supply	100V
Motor	2 (capstan, reel)
