Tecfrigo CARISMA 4+4 - Installazione Dei Fianchi Laterali; Installazione Della Traversa; Installazione Delle Guarnizioni; Installazione del Vetro Frontale

13

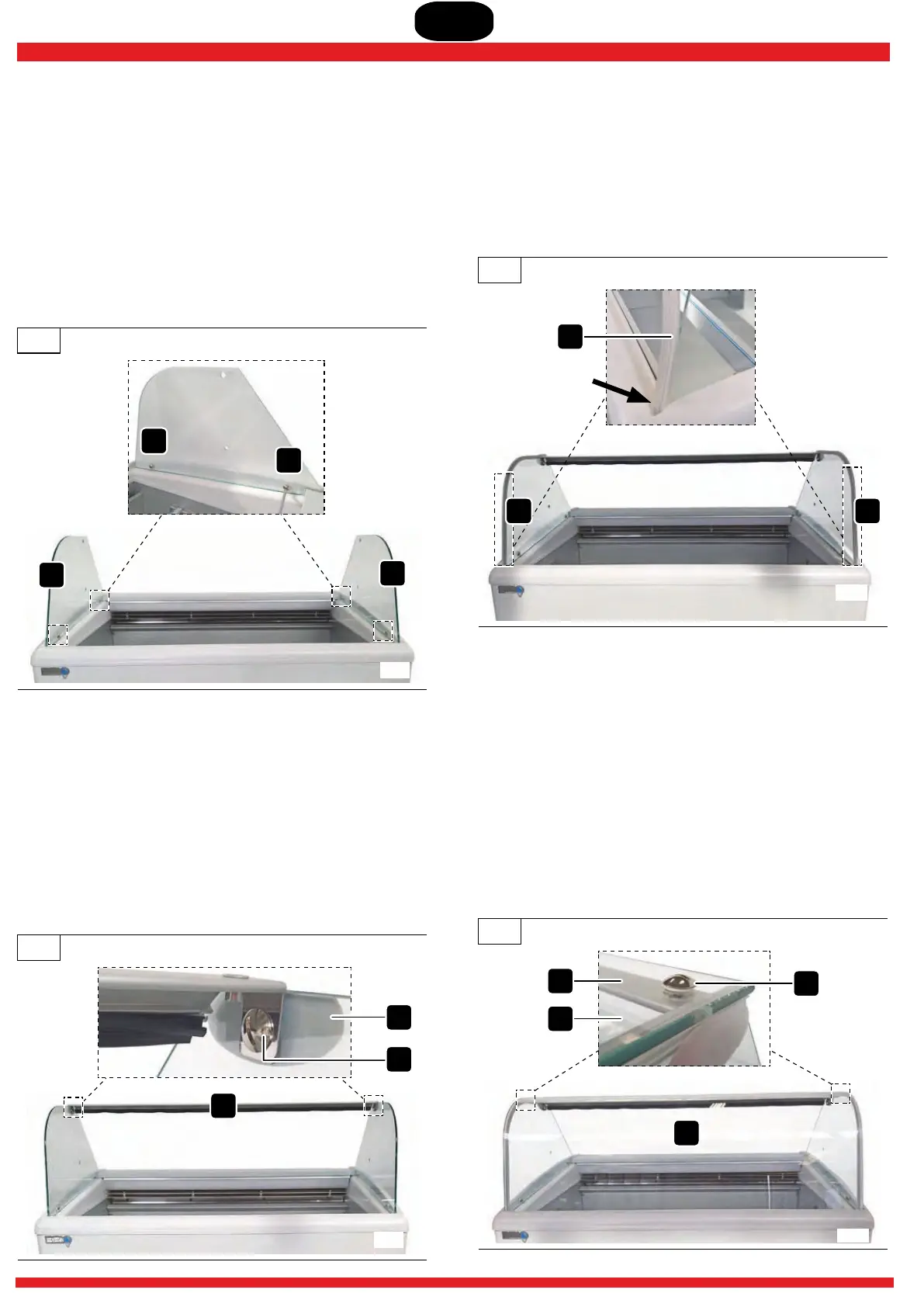

4.1.2 Installazione dei fianchi laterali
▶ Dalle dotazioni prelevare:
! il kit fianchi 3 e 4 e relative guarnizioni contenuti nell’appo-
sito imballo e rimuoverli da quest’ultimo;
! dal kit viti: n. 4 viti lunghe e 4 guarnizioni.
▶ Procedere al fissaggio di un fianco alla volta: posizionare
i fianchi 3 e 4 nei rispettivi alloggiamenti (Fig. 11) e fissarli
alla struttura con le viti (n. 2) e guarnizioni.V
11
V
V
4
3
4.1.3 Installazione della traversa
▶ Dalle dotazioni prelevare:
! la traversa 5;
! dal kit viti: n. 2 viti corte e 2 borchie di colore bianco.
▶ Posizionare la traversa 5 nella parte superiore dei fianchi
laterali facendo coincidere i fori per il fissaggio (Fig. 12).
▶ Serrare le viti V (dal lato interno) alle borchie B.
12
5
V
B
4.1.4 Installazione delle guarnizioni
▶ Sui due fianchi laterali installare le guarnizioni G partendo
dal basso (lato frontale) e procedere per tutta la lunghezza
del fianco esercitando la dovuta pressione (Fig. 13).
▶ Eliminare la guarnizione in eccesso con un utensile ade -
guato (forbice o un comune taglierino).
13
G
G G
4.1.5 Installazione del vetro frontale
▶ Dalle dotazioni prelevare:
! vetro frontale 1(precedentemente rimosso) e rimuovere le
parti dell’imballo;
! dal kit viti: n. 2 viti lunghe e 2 guarnizioni.
▶ Posizionare, dal lato frontale della vetrina, il vetro 1 nel suo
alloggiamento (Fig. 14).
▶ Appoggiare il vetro fino alla traversa 5 e fissarlo alla strut-
tura con le viti V e relative guarnizioni.
14
1
5
1
V
ITA
