2
BETRIEBSANLEITUNG
Wichtige Hinweise
Zielgruppe
x Qualifizierte Fachhandwerker
x Durch Techem unterwiesenes Fachpersonal
Geräteeigenschaften
x Wärmespeicher MID konformitätserklärt- Kältespeicher mit nationaler Zulassung.
x Das Rechenwerk ist nicht abnehmbar. Es hat keinen internen Anschlag und kann belie-
big gedreht werden.
x Lieferbar als M-Bus Version oder mit Impulsausgang.
x Mit 2 freien Temperaturfühlern geliefert.
Montage
Voraussetzungen
x Der Wärmezähler muss für die gesamte Lebensdauer des Gerätes gegen Magnetit und
Schmutz geschützt sein.
x Vor dem Schmutzfänger und hinter dem Wärmezähler müssen Absperrorgane einbauen.
x Den Wärmezähler nur in den Strang einbauen, für den er konstruiert ist- die Rücklaufva-
riante in den Strang mit der tiefen Temperatur und die Vorlaufvariante in den Strang mit
der hohen Temperatur. Typenschild beachten.
Montage des Messkapsel-Wärmezählers
!
Innerhalb einer Liegenschaft möglichst einheitlich montieren!
Die Anzeige muss jederzeit zugänglich und ohne Hilfsmittel ablesbar sein.
Der Zähler darf nur im Original-Anschlussstück montiert werden.
Eichrelevante Sicherungszeichen des Wärmezählers dürfen nicht beschädigt oder
entfernt werden. Andernfalls entfallen Garantie und Eichgültigkeit des Gerätes.
Um beim Einbau in Kaltwasser-, Kühlwasser-, Kältekreisläufen usw. Kondenswas-
serbildung zu vermeiden, muss der Zähler bauseits geschlossen isoliert werden!

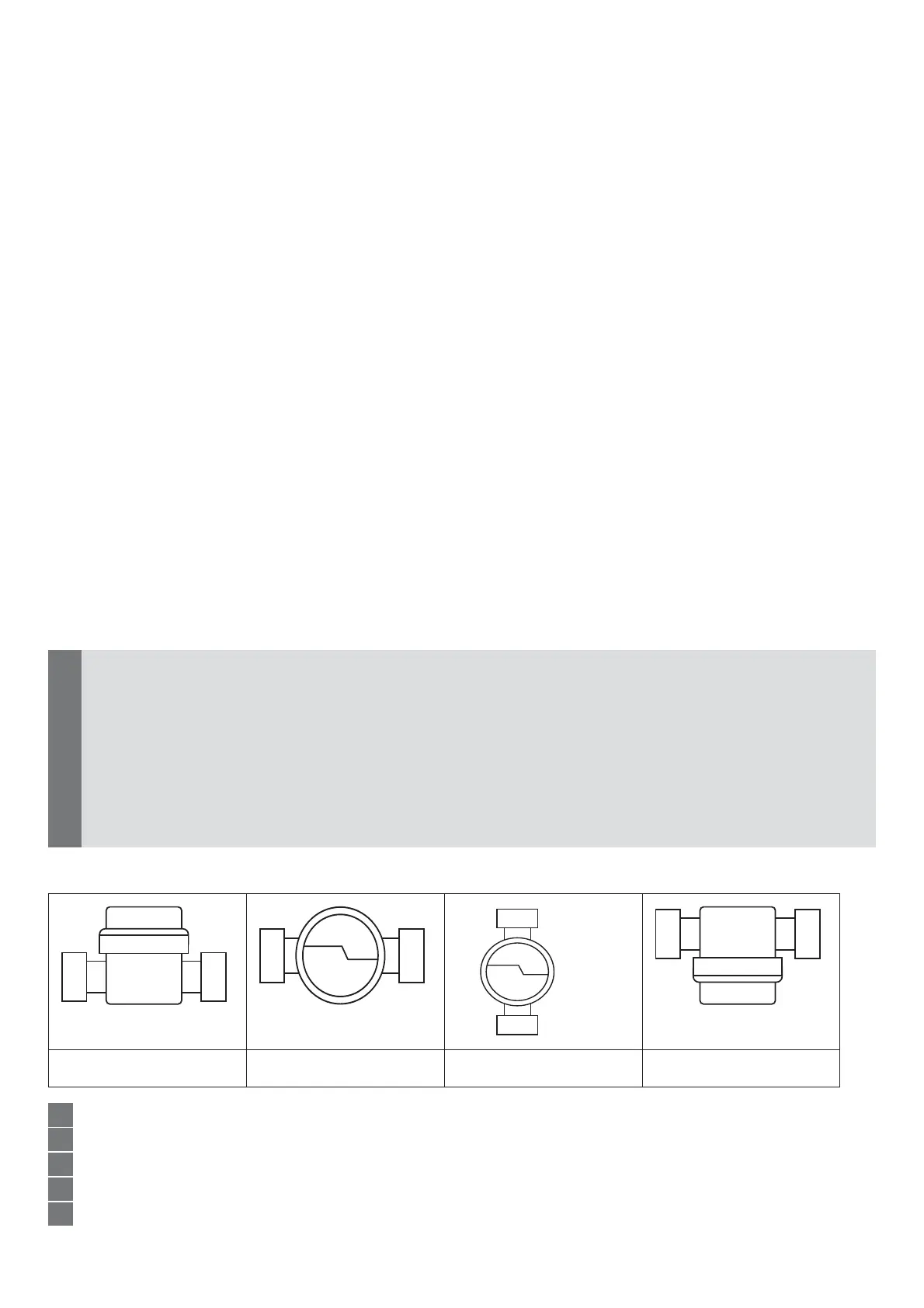

Zulässige Einbaulagen
9999
1
Leitung gründlich spülen.
2
Absperrorgane im Vor- und Rücklauf schließen.
3
Blinddeckel oder Altzähler gegen den Uhrzeigersinn herausdrehen.
4
Dichtflächen des Anschlussstücks und O-Ring der Messkapsel reinigen.
5
Dichtflächen des Anschlussstücks dünn mit Hahnfett einfetten.
