techem Compact IV c - Montage des Sondes de Température; Contrôle des Fonctions

12

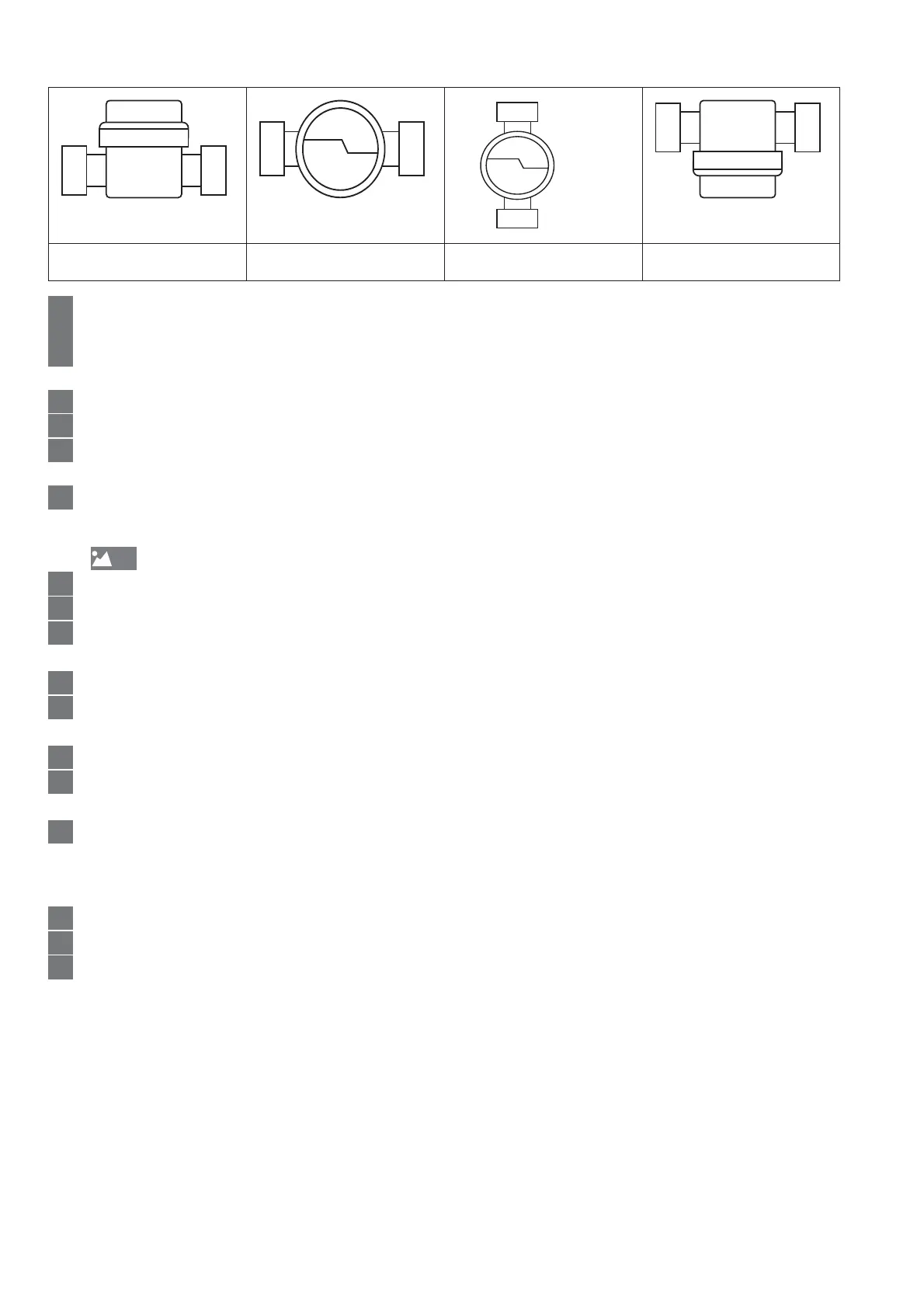

Positions de montage autorisées
9999
1
Rincez abondamment la canalisation.
2
Fermez les robinets d'arrêt aller et retour.
3
Déposez le tube d'attente ou l'ancien compteur en desserrant en le tournant dans le
sens des aiguilles d’une montre.
4
Nettoyez les surfaces à raccorder et le joint torique de la capsule de mesure.
5
Graissez légèrement les surfaces à raccorder avec du lubrifiant pour robinets.
6
Vissez à la main la capsule de mesure sur l'embase et serrez de
1
/
8
à max.
1
/
4
de tour à
l’aide de la clé à grie Techem.
7
Faites pivoter le calculateur dans une position où la lecture est aisée.
Montage des sondes de température
Î
1
1
Fermez le robinet.
2
Dévissez l'écrou de fermeture et retirez le du robinet spécial à boisseau sphérique.
3
Placez le joint torique fourni sur la cheville de montage. N’utilisez qu’un joint torique.
Pour tout remplacement de la sonde, remplacez également le joint torique usagé.
4
Insérez le joint torique et la cheville de montage dans l'orifice en la faisant tourner.
5
Mettez le joint torique dans sa position définitive avec l’autre extrémité de la cheville
de montage.
6
Placez la sonde dans la cheville de montage.
7
Assemblez les deux moitiés de l'écrou en plastique juste au-dessus de la cheville de
montage.
8
Enfilez la sonde de température avec l'écrou en plastique dans le trou de l'écrou de
fermeture et serrez à la main. N’utilisez pas d’outils!
Contrôle des fonctions
1
Ouvrez les robinets d'arrêt aller et retour.
2
Vérifiez l’étanchéité des joints de raccords.
3
Appuyez sur le bouton en face avant du compteur afin d'activer l’écran.
