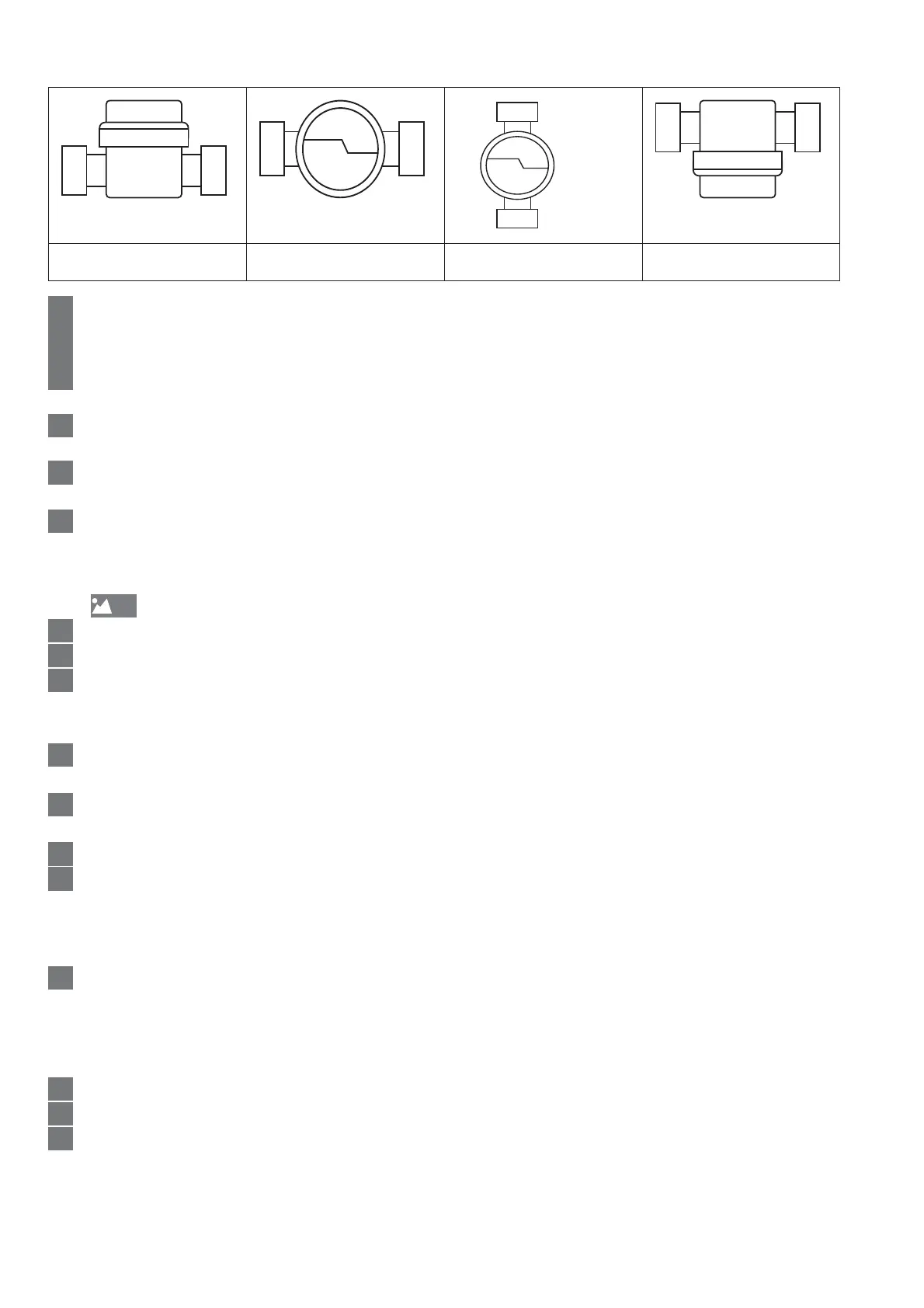

Допустимые положения монтажа
9999
1
Тщательно промыть трубопровод.
2
Закрыть запорные элементы подающей и обратной линии.
3
Вывинтить заглушку или старый счетчик против часовой стрелки.
4
Выполнить очистку уплотняющих поверхностей латунного корпуса и кольца
круглого сечения измерительной капсулы.
5
Покрыть уплотняющие поверхности латунного корпуса тонким слоем смазки для
кранов.
6
Ввинтить измерительную капсулу в латунный корпус рукой до упора и затянуть
крючковым ключом Techem на
1
/
8
– макс.
1
/
4
оборота.
7
Повернуть вычислительный блок в положение, обеспечивающее наиболее удоб-
ное считывание показаний.
Монтаж температурных датчиков
Î
1
1
Сбросить давление в месте установки датчика.
2
Вывинтить резьбовую пробку из специального шарового крана.
3
Одеть на монтажный штифт входящее в комплект поставки кольцо круглого
сечения. Использовать только одно кольцо.
При замене датчика заменить старое кольцо круглого сечения на новое.
4
Вставить кольцо с помощью монтажного штифта в отверстие резьбовой пробки,
поворачивая его.
5
С помощью другого конца монтажного штифта установить кольцо в его конечное
положение.
6
Насадить до упора монтажный штифт концом гильзы на температурный датчик.
7
Охватить датчик температуры непосредственно над монтажным штифтом двумя
половинами пластмассового винта. Сжать две половины пластмассового винта
таким образом, чтобы штифты одной половины вошли в отверстия другой поло-
вины.
8
Вставить датчик температуры с пластмассовым винтом в отверстие
резьбовой пробки и плотно затянуть рукой. Не использовать никаких инструмен-
тов!
Проверка функционирования
1
Открыть запорные элементы подающей и обратной линии.
2
Проверить герметичность резьбового соединения.
3
Нажать на кнопку счетчика, чтобы включить дисплей.
