60
Conexión del cable de pulsos busM/pulsos
1
Retirar la tapa de cierre de la caja.
2
Insertar el enchufe macho del cable de busM/ pulsos en el orificio disponible.
3
En la versión busM solo están ocupados los pines externos. Aquí, la polaridad es
arbitraria.
4
En la versión de salida de impulsos, prestar atención a la polaridad correcta: Insertar
la salida de volumen (verde) debajo de la impresión V, la salida de energía (blanco)
debajo de la impresión E.
5
Cerrar la tapa de cierre.
6
Sellar la tapa de cierre libre de polvo y de grasa.
7
Tender los cables con abrazaderas. En la caja de derivación, ajustar a la longitud nece-
saria con prensaestopas.
,QGLFDGRUHVPDQHMR
Códigos de información
Códi-
go
Significado
F-1 Sonda de temperatura dañada. Intercambiar el aparato y enviarlo de vuelta.
F-4 sensores de caudal dañados. Intercambiar el aparato y enviarlo de vuelta.
F-5 El contador de energía mide óptimamente. - Para ahorrar electricidad, el interface óptico se
encuentran fuera de servicio temporalmente.
F-6 La dirección del caudal de la sección de medición de volumen es incorrecta. Comprobar la
dirección de montaje.
C-1 El contador tiene un daño permanente y se tiene que sustituir. No se pueden usar los
valores de la lectura.
Planos indicadores
El contador de energía tiene dos planos indicadores, el plano de lectura y el plano de
servicio.
Se puede cambiar entre los planos indicadores con una pulsación larga del botón. Puede
saltar al siguiente indicador con una pulsación breve del botón Î
2
.
!

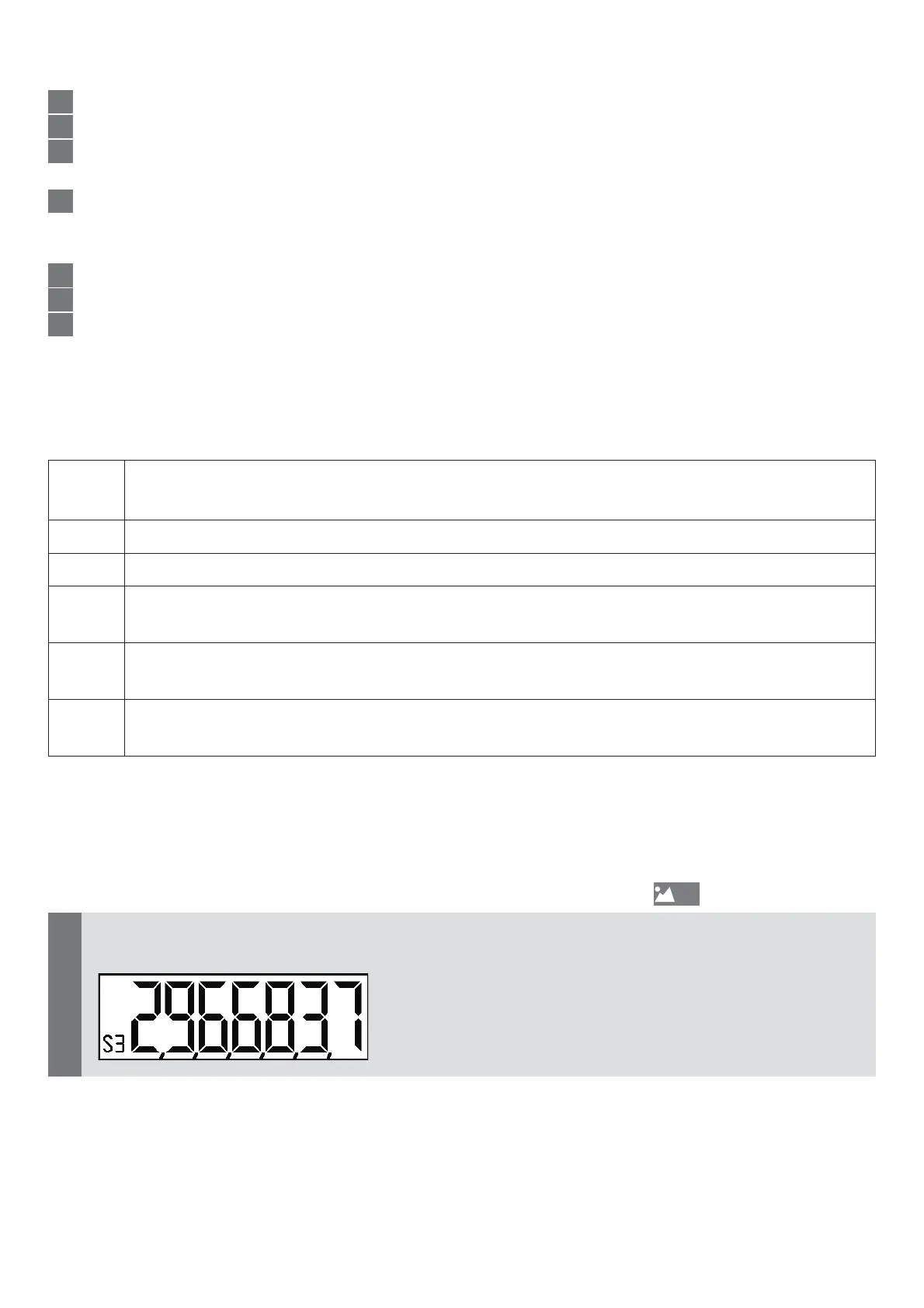

En la identificación del número de dispositivo, el número junto a la identificación
del indicador es la primera posición del número de dispositivo.
