Заключительные действия
1
Опломбировать резьбовое соединение и обе крышки температурных датчиков.
2
Снабдить латунный корпус любой хорошо заметной маркировочной наклейкой.
3
Надлежащим образом восстановить изоляцию.
Подключение кабеля M-Bus/импульсного кабеля
1
Снять запорную крышку корпуса.
2
Вставить кабель M-Bus/импульсный кабель в соответствующее отверстие.
3
При использовании версии с кабелем M-Bus задействованы только внешние
контакты. Полярность может быть любой.
4
При использовании версии с импульсным выходом необходимо соблюдать
полярность: выход расхода (зеленый) вставить под маркировкой V, выход энергии
(белый) — под маркировкой E.
5
Закрыть запорную крышку.
6
Опломбировать запорную крышку, предварительно удалив пыль и обезжирив ее.
7
Используя кабельные хомуты с дюбелями, проложить кабель до распределитель-
ной коробки, укоротить его до требуемой длины и оконцевать жилы наконечника-
ми.
ɂɧɞɢɤɚɰɢɹɭɩɪɚɜɥɟɧɢɟ
Информационные коды
Код Значение
F-1 Неисправен датчик температуры. Заменить прибор и отослать обратно производителю.
F-4 Неисправность датчика расхода. Заменить прибор и отослать обратно производителю.
F-5 Теплосчетчик работает безупречно. - В целях экономии электроэнергии оптический
интерфейс временно отключен.
F-6 Неправильное направление потока в расходомере. Проверить направление монтажа.
C-1 Счетчик полностью вышел из строя и должен быть заменен. Считываемые показания
не могут быть использованы.
Уровни индикации
Теплосчетчик имеет два уровня индикации: уровень считывания показаний и сервис-
ный уровень.
Переключение между уровнями индикации осуществляется посредством продолжи-
тельного нажатия кнопки. Кратковременное нажатие кнопки позволяет перейти к
следующему экрану индикации Î
2
.
!

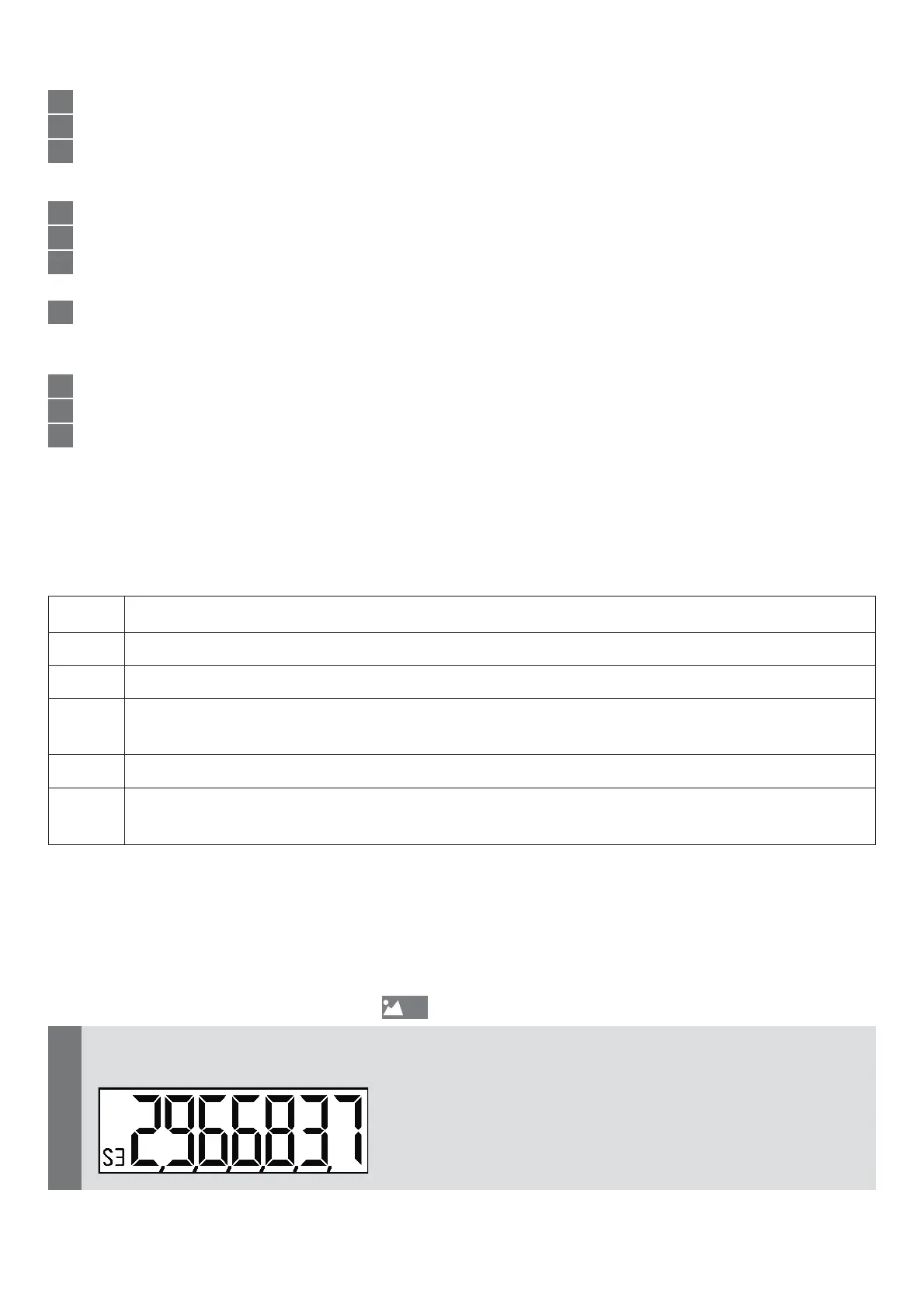

На экране номера устройства цифра рядом с кодом экрана — это первая
цифра серийного номер устройства.
