13
Finitions
1
Scellez les raccords et les deux couvercles de fermeture de la sonde de température.
2
Collez l'étiquette signalétique sur l'embase.
3
Rétablissez l’isolation de manière appropriée.
Connecteur du câble m-bus / d’impulsion
1
Retirez le couvercle du boîtier.
2
Branchez la prise du câble m-bus/d’impulsion dans l’ouverture prévue à cet eet.
3
Pour la version m-bus seuls les contacts extérieurs sont à utiliser. La polarité est ici
indiérente.
4
Pour la version sortie impulsion, respectez la polarité: branchez la sortie volume
(vert) sous la lettre V, et la sortie énergie (blanc) sous la lettre E.
5
Fermez le couvercle.
6
Scellez proprement le couvercle.
7
Faites circuler le câble jusqu'au boitier de raccordement avec des colliers, le raccourcir
au besoin et monter des embouts à l'extrémité des fils.
Écran/Commande
les codes info
Code Signification
F-1 Sonde de température défectueuse. Remplacez l'appareil et renvoyez-le au service approvi-
sionnement.
F-4 capteurs de débit défectueux. Remplacez l'appareil et renvoyez-le au service approvisionne-
ment.
F-5 Le compteur de chaleur eectue les mesures sans problème. - Afin d’eectuer des écono-
mies d’énergie, l’interface optique est temporairement hors service.
F-6 Le sens du débit du mesureur est erroné. Vérifiez le sens de montage.
C-1 Le compteur est définitivement défectueux et doit être remplacé. Les valeurs relevées ne
peuvent pas être utilisées.
Niveaux d’achage
Le compteur de chaleur dispose de deux niveaux d’achage: le niveau "Relevé" et le
niveau de "Service".
Le passage entre ces niveaux se fait en appuyant longuement sur le bouton. Vous pouvez
passer à l’achage suivant en appuyant brièvement sur le bouton Î
2
.
!

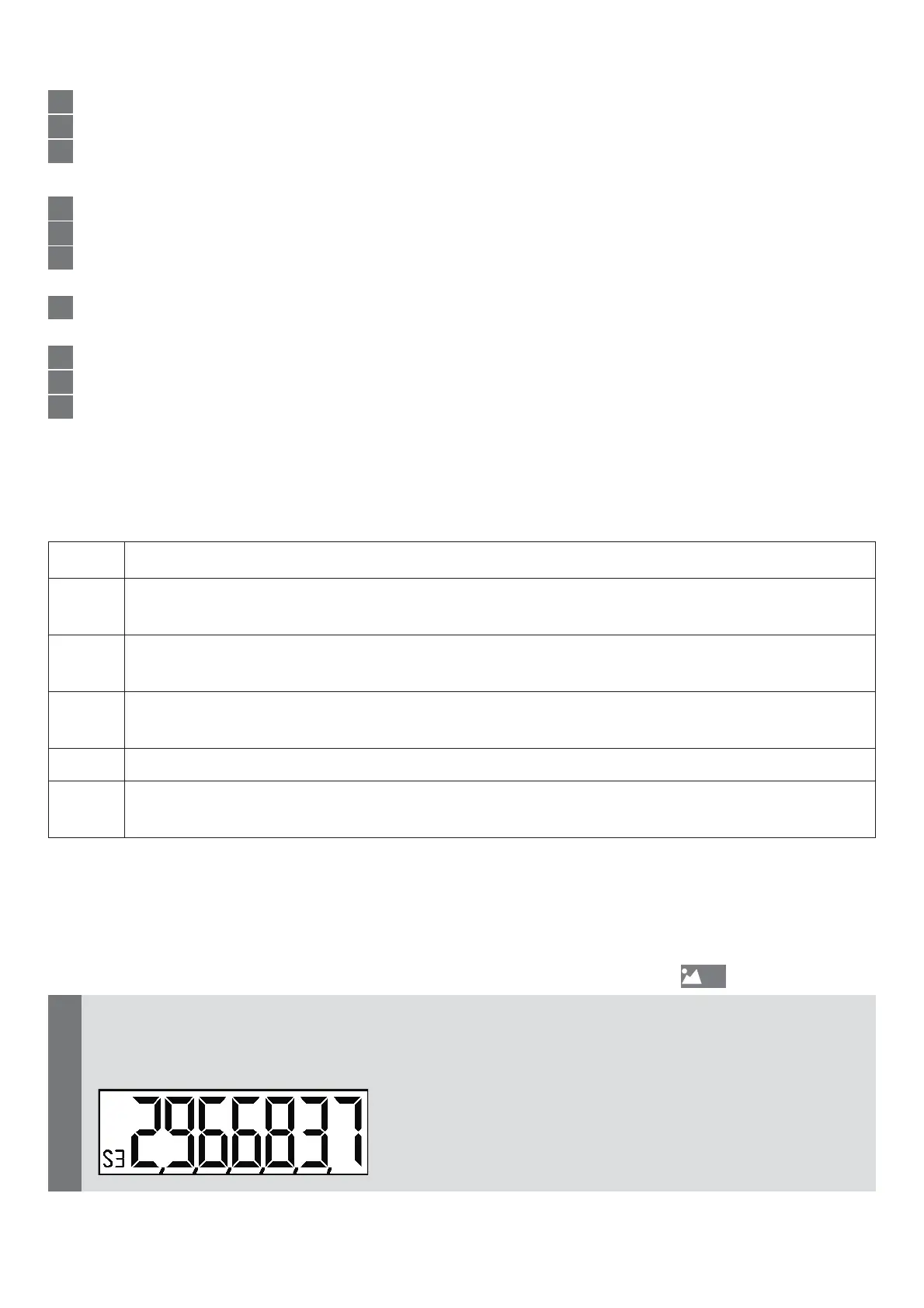

Le premier chire du numéro de série de l'appareil est celui qui suit la lettre "S".
Ex : Ici, le numéro de série de l'appareil est "32966837".
