Techly IDATA HDMI-MXB88 - Pannello Posteriore

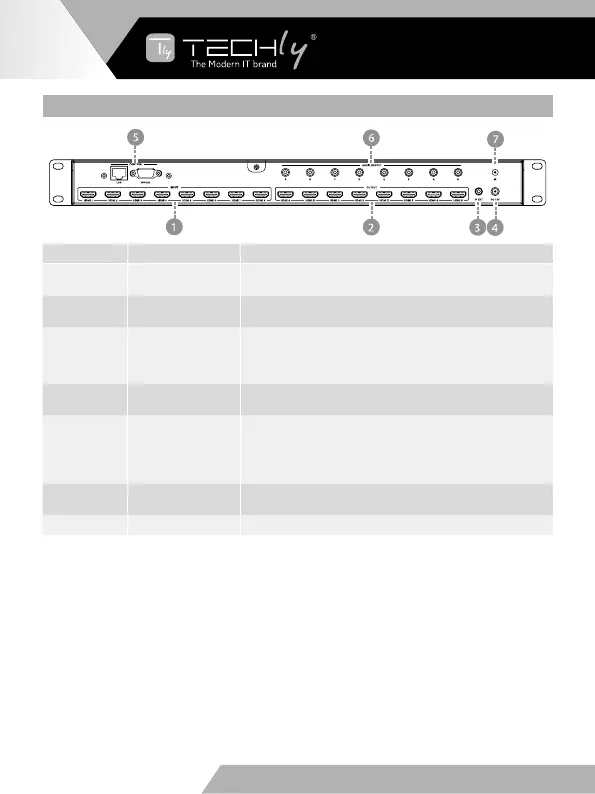

5.2 PANNELLO POSTERIORE
Numero Nome Descrizione funzione
1 HDMIINPUT
Collega i dispositivi sorgente HDMI in ingresso come un
lettore DVD o un decoder
2 HDMI OUTPUT
Collega i dispositivi HDMI in uscita come una
televisione on un monitor
3 IR EXT
SeilsensoreIRanterioreèostruitool’unitàèinstallata
inun’areaaldifuoridalcampodiricezioneainfrarossi,il
cavo del ricevitore IR può essere inserito in questa porta
IR EXT per estendere il segnale IR
4 DC 12V
Inserirel’alimentatore12V/3Adacollegareallapresadi
correntepergarantirel’alimentazionealdispositivo
5 CONTROL
LAN:permettedicreareuncollegamentodireteattivo
tramiteuncavoRJ45
RS-232: Permette di collegare un PC o un altro sistema
di controllo tramite un cavo seriale D-SUB 9pin per
gestire la matrice tramite i comandi RS-232
6 AUDIO OUTPUT
Percollegarelecasseacusticheol’amplificatore.Il
segnale audio è estratto dal segnale HDMI in uscita
7 GND CollegalaportaGNDallaterra
IT - 28
