8X8 HDMI MATRIX
4K@60HZ YUV 4:4:4 18GBPS

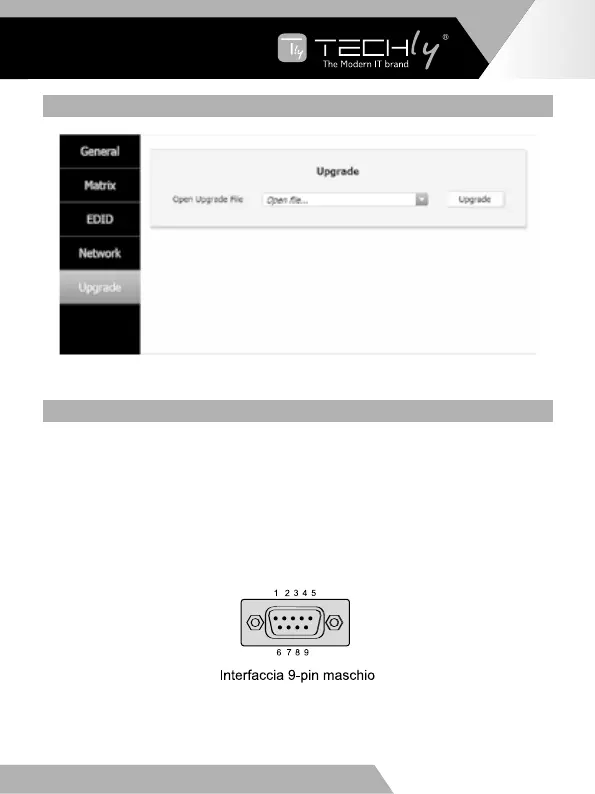

PAGINA AGGIORNAMENTO
➀ Aprire il file di aggiornamento, quindi fare clic sul pulsante “Aggiorna”.
8. COMANDO DI CONTROLLO ASCII
IlprodottosupportaancheilcontrolloASCII.Ènecessariodisporrediunacavo
seriale RS-232 con connessione DB9 maschio a USB maschio per il trasferimento.
LatestaRS-232delcavoserialeècollegataallaportadicontrolloRS-232conDB
9 presente sul retro del Matrix e la testa USB del cavo seriale è collegata al PC.
Aprire qualsiasi strumento di comando seriale sul PC come “Docklight” per inviare
comandi per il controllo del Matrix.
Il disegno seguente mostra la definizione dei pin del connettore RS232 e la
modalitàdiconnessione.
