8X8 HDMI MATRIX
4K@60HZ YUV 4:4:4 18GBPS

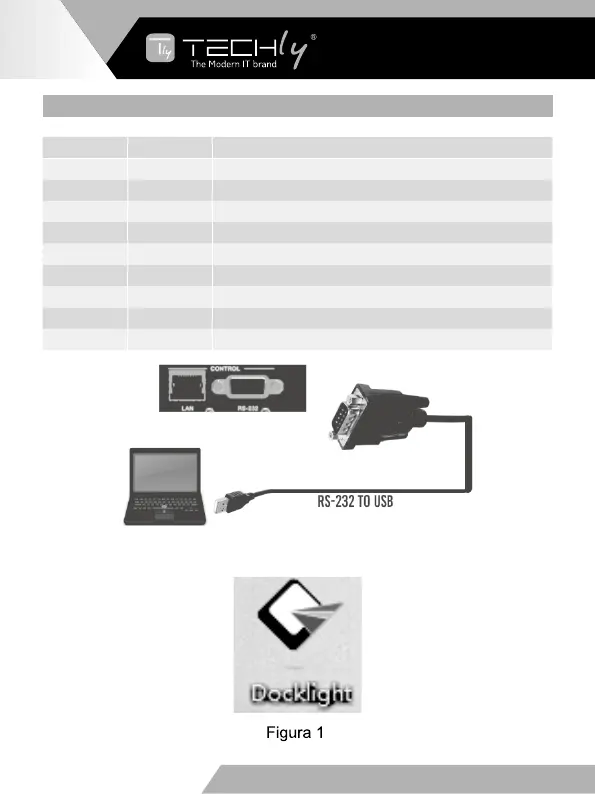

DEFINIZIONE DEI PIN
PIN Segnale Descrizione
1 DCD Data Carry Detect
2 SIN Serial In or Receiver Data
3 SOUT Serial Out or Receiver Data
4 DTR Data Terminal Ready
5 GND Ground
6 DSR Data Set Ready
7 RTS Request To Send
8 CTS Clear To Send
9 RI Ring Indicate
Fare doppio clic sull’icona di collegamento “Docklight”. Si prega di vedere la
seguente immagine 1.
