Technics RS-M14

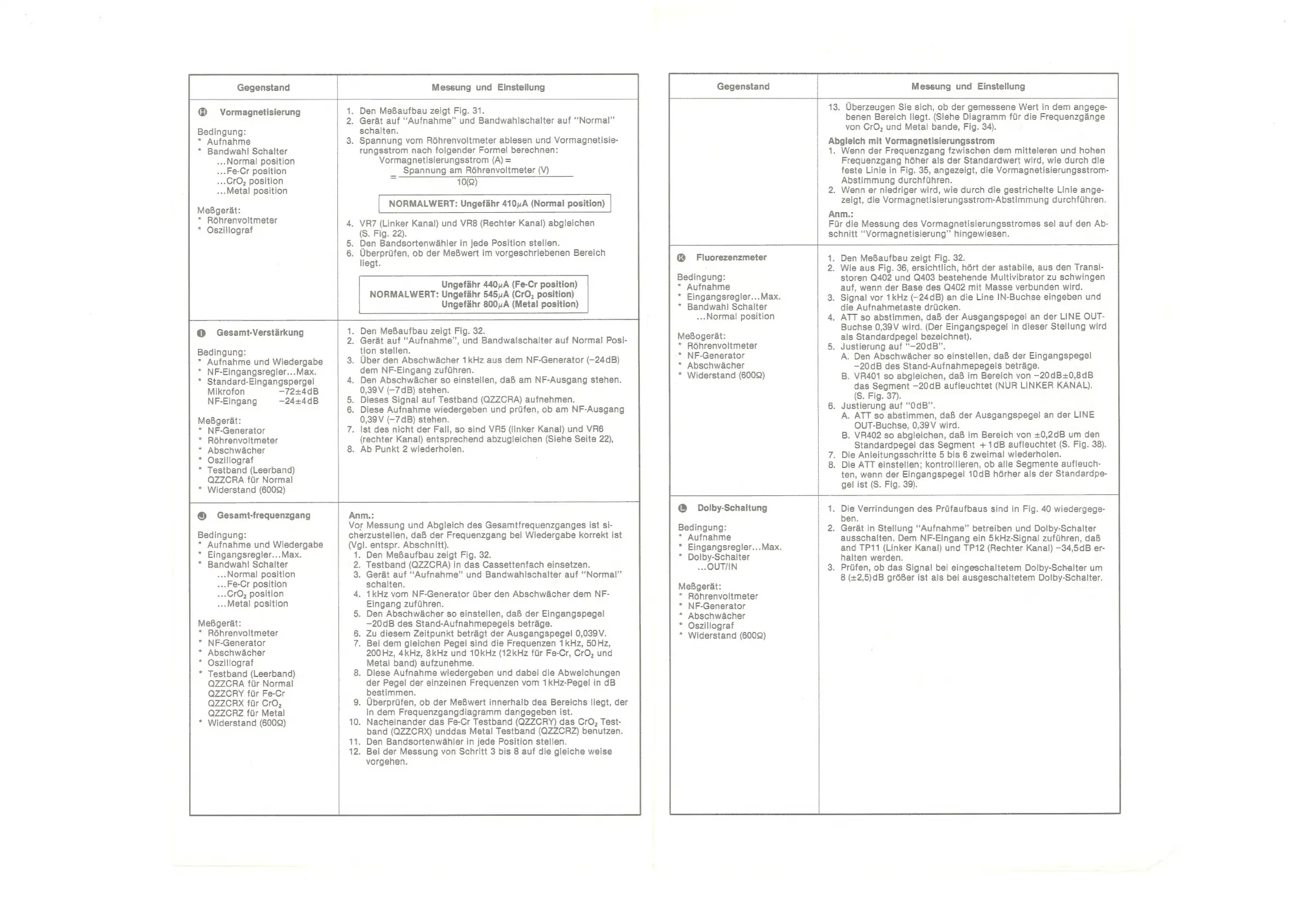

Gegenstand
Messung und Einstellung
Gegenstand
Messung und Einstellung
@® Vormagnetisierung
Bedingung:
* Aufnahme
* Bandwahl Schalter
...Normal position
...Fe-Cr position
...CrO, position
...Metal position
MeBgerat:
* R6dhrenvoltmeter
* Oszillograf
@ Gesamt-Verstarkung
Bedingung:
* Aufnahme und Wiedergabe
* NF-Eingangsregler...Max.
* Standard-Eingangspergel
Mikrofon —72+4dB
NF-Eingang —24+4dB
MeBgerat:
* NF-Generator
R6hrenvoltmeter
Abschwacher
Oszillograf
Testband (Leerband)
QZZGRA fir Normal
Widerstand (6002)
© Gesamt-frequenzgang
Bedingung:
* Aufnahme und Wiedergabe
* Eingangsregler...Max.
* Bandwahl Schalter
...Normal position
...Fe-Cr position
...CrO, position
...Metal position
MeBgerat:
* ROhrenvoltmeter
* NF-Generator
* Abschwacher
* QOszillograf
* Testband (Leerband)
QZZCRA fiir Normal
QZZCRY fur Fe-Cr
QZZCRxX fiir CrO,
QZZCRZ fiir Metal
Widerstand (6002)
. Den MeBaufbau zeigt Fig. 31.
. Gerat auf ‘‘“Aufnahme” und Bandwahlschalter auf ‘‘Normal’’
schalten.
. Spannung vom Rohrenvoltmeter ablesen und Vormagnetisie-
rungsstrom nach folgender Formel berechnen:
Vormagnetisierungsstrom (A) =
__Spannung am Réhrenvoltmeter (V)
10()
NORMALWERT: Ungefahr 410A (Normal position)
. VR7 (Linker Kanal) und VR8 (Rechter Kanal) abgleichen
(S. Fig. 22).
. Den Bandsortenwahler in jede Position stellen.
. Uberprifen, ob der MeBwert im vorgeschriebenen Bereich
liegt.
Ungefahr 440,A (Fe-Cr position)
NORMALWERT: Ungefahr 545,,A (CrO, position)
Ungefahr 800,.A (Metal position)
. Den MeBaufbau zeigt Fig. 32.
. Gerat auf ““Aufnahme”, und Bandwalschalter auf Normal Posi-
tion stellen.
. Uber den Abschwacher 1kHz aus dem NF-Generator (—24dB)
dem NF-Eingang zufthren.
. Den Abschwacher so einstellen, daB am NF-Ausgang stehen.
0,39V (—7dB) stehen.
. Dieses Signal auf Testband (QZZCRA) aufnehmen.
. Diese Aufnahme wiedergeben und priifen, ob am NF-Ausgang
0,39V (—7dB) stehen.
. Ist des nicht der Fall, so sind VR5 (linker Kanal) und VR6
(rechter Kanal) entsprechend abzugleichen (Siehe Seite 22),
. Ab Punkt 2 wiederholen.
Anm.:
Vor Messung und Abgleich des Gesamtfrequenzganges ist si-
cherzustellen, daB der Frequenzgang bei Wiedergabe korrekt ist
(Vgl. entspr. Abschnitt).
1: Den MeBaufbau zeigt Fig. 32.
2. Testband (QZZCRA) in das Cassettenfach einsetzen.
3.
4
Gerat auf ‘‘Aufnahme” und Bandwahlschalter auf “Normal”
schalten.
. 1kHz vom NF-Generator iber den Abschwacher dem NF-
Eingang zufthren.
. Den Abschwacher so einstellen, daB der Eingangspegel
—20dB des Stand-Aufnahmepegels betrage.
. Zu diesem Zeitpunkt betragt der Ausgangspegel 0,039V.
. Bei dem gleichen Pegel sind die Frequenzen 1kHz, 50Hz,
200 Hz, 4kHz, 8kHz und 10kHz (12kHz fiir Fe-Cr, CrO, und
Metal band) aufzunehme.
. Diese Aufnahme wiedergeben und dabei die Abweichungen
der Pegel der einzeinen Frequenzen vom 1kHz-Pegel in dB
bestimmen.
. Uberpriifen, ob der MeBwert innerhalb dea Bereichs liegt, der
in dem Frequenzgangdiagramm dangegeben ist.
. Nacheinander das Fe-Cr Testband (QZZCRY) das CrO, Test-
band (QZZCRX) unddas Metal Testband (QZZCRZ) benutzen.
. Den Bandsortenwéahler in jede Position stellen.
. Bei der Messung von Schritt 3 bis 8 auf die gleiche weise
vorgehen.
13. Uberzeugen Sie sich, ob der gemessene Wert in dem angege-
benen Bereich liegt. (Siehe Diagramm fir die Frequenzgange
von CrO, und Metal bande, Fig. 34).
Abgleich mit Vormagnetisierungsstrom
1. Wenn der Frequenzgang fzwischen dem mitteleren und hohen
Frequenzgang hoéher als der Standardwert wird, wie durch die
feste Linie in Fig. 35, angezeigt, die Vormagnetisierungsstrom-
Abstimmung durchfthren.
2. Wenn er niedriger wird, wie durch die gestrichelte Linie ange-
zeigt, die Vormagnetisierungsstrom-Abstimmung durchfihren.
Anm.:
Fur die Messung des Vormagnetisierungsstromes sel auf den Ab-
schnitt ‘“Vormagnetisierung” hingewiesen.
@ Fluorezenzmeter
Bedingung:
* Aufnahme
* Eingangsregler...Max.
* Bandwahl Schalter
...Normal position
MeBogerat:
* R6hrenvoltmeter
* NF-Generator
* Abschwacher
* Widerstand (6002)
@ Dolby-Schaltung
Bedingung:
* Aufnahme
* Eingangsregler...Max.
* Dolby-Schalter
...OUT/IN
MeBgerat:
* R6hrenvoltmeter
* NF-Generator
* Abschwacher
* Oszillograf
* Widerstand (6002)
. Den MeBaufbau zeigt Fig. 32.
. Wie aus Fig. 36, ersichtlich, hért der astabile, aus den Transi-
storen Q402 und Q403 bestehende Multivibrator zu schwingen
auf, wenn der Base des Q402 mit Masse verbunden wird.
. Signal vor 1kHz (-24dB) an die Line IN-Buchse eingeben und
die Aufnahmetaste driicken.
. ATT so abstimmen, daB der Ausgangspegel an der LINE OUT-
Buchse 0,39V wird. (Der Eingangspegel in dieser Stellung wird
als Standardpegel bezeichnet).
. Justierung auf “—20dB”.
A. Den Abschwacher so einstellen, da& der Eingangspegel
—20dB des Stand-Aufnahmepegels betrage.
B. VR401 so abgleichen, da8 im Bereich von —20dB+0,8dB
das Segment —20dB aufleuchtet (NUR LINKER KANAL).
(S. Fig. 37).
. Justierung auf “OdB”.
A. ATT so abstimmen, daB der Ausgangspegel an der LINE
OUT-Buchse, 0,39V wird.
B. VR402 so abgleichen, da8 im Bereich von +0,2dB um den
Standardpegel das Segment +1dB aufleuchtet (S. Fig. 38).
. Die Anleitungsschritte 5 bis 6 zweimal wiederholen.
. Die ATT einstellen; kontrollieren, ob alle Segmente aufleuch-
ten, wenn der Eingangspegel 10dB horher als der Standardpe-
gel ist (S. Fig. 39).
. Die Verrindungen des Priifaufbaus sind in Fig. 40 wiedergege-
ben.
. Gerat in Stellung “Aufnahme” betreiben und Dolby-Schalter
ausschalten. Dem NF-Eingang ein 5kHz-Signal zuftihren, daB
and TP11 (Linker Kanal) und TP12 (Rechter Kanal) —34,5dB er-
halten werden.
. Prifen, ob das Signal bei eingeschaltetem Dolby-Schalter um
8 (+2,5)dB grdBer ist als bei ausgeschaltetem Dolby-Schaiter.
