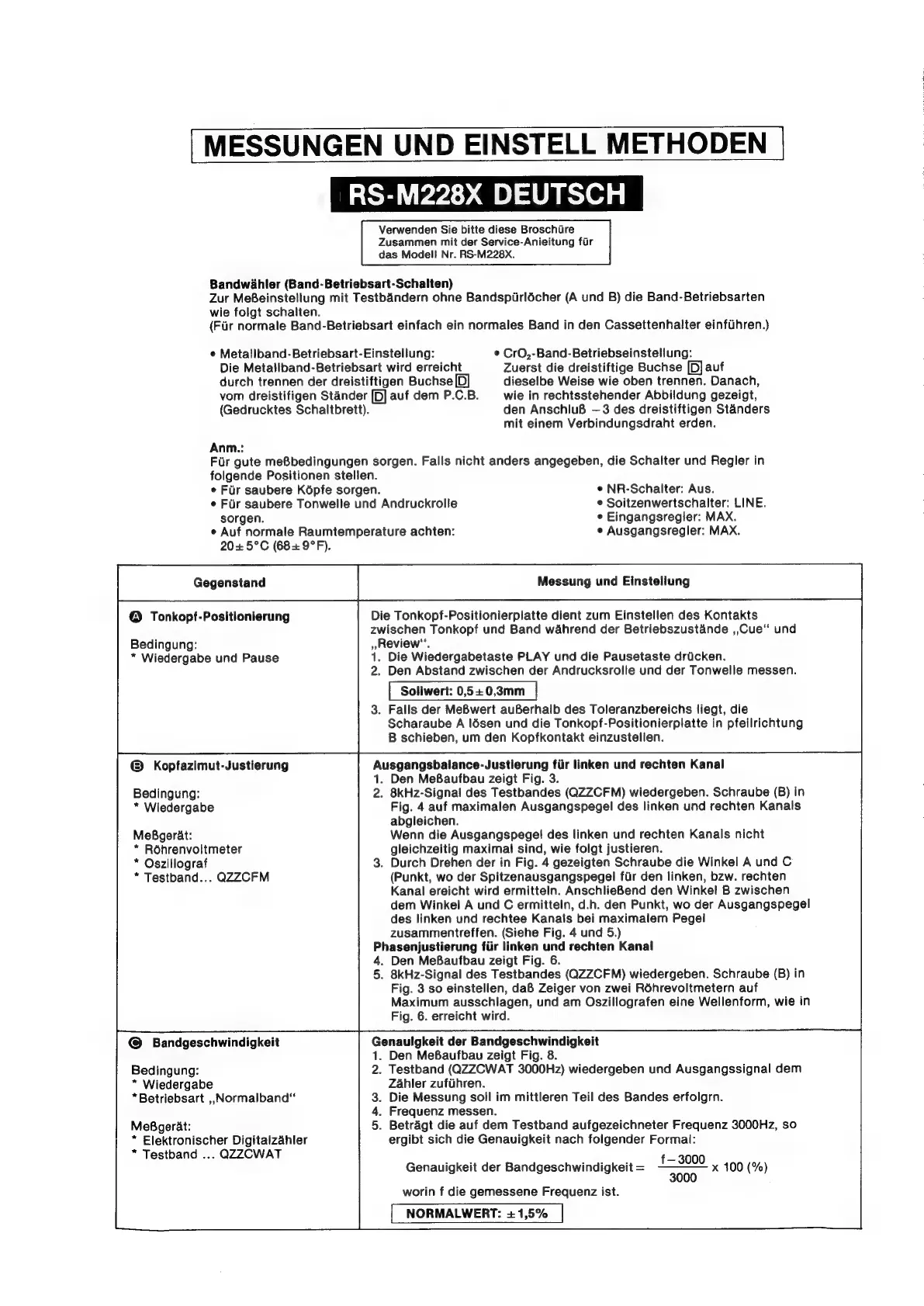

MESSUNGEN
UND
EINSTELL
METHODEN
RS-M228X
DEUTSCH
Verwenden
Sie
bitte
diese
Broschire
Zusammen
mit
der
Service-Anieitung
far
das
Modell
Nr.
RS-M228x.
Bandwéahler
(Band-Betriebsart-Schalten)
Zur
MeBeinstellung
mit
Testbandern
ohne
Bandspirlécher
(A
und
B)
die
Band-Betriebsarten
wie
folgt
schalten.
(Fir
normale
Band-Betriebsart
einfach
ein
normales
Band
in
den
Cassettenhalter
einfihren.)
©
Metallband-Betriebsart-Einstellung:
¢
CrO,-Band-Betriebseinstellung:
Die
Metailband-Betriebsart
wird
erreicht
Zuerst
die
dreistiftige
Buchse
[D]
auf
durch
trennen
der
dreistiftigen
Buchse[D]
dieselbe
Weise
wie
oben
trennen.
Danach,
vom
dreistifigen
Stander
[D]
auf
dem
P.C.B.
wie
in
rechtsstehender
Abbildung
gezeigt,
(Gedrucktes
Schaltbrett).
den
AnschluB
—3
des
dreistiftigen
Standers
mit
einem
Verbindungsdraht
erden.
Anm.:
Fir
gute
meBbedingungen
sorgen.
Falls
nicht
anders
angegeben,
die
Schaiter
und
Regler
in
folgende
Positionen
stellen.
e
Fir
saubere
Képfe
sorgen.
¢
NR-Schalter:
Aus.
«
Fir
saubere
Tonwelle
und
Andruckrolle
¢
Soitzenwertschalter:
LINE.
sorgen.
e
Eingangsregler:
MAX.
e
Auf
normale
Raumtemperature
achten:
e
Ausgangsregler:
MAX.
20+
5°C
(68+
9°F).
®
Tonkopf-Positionierung
Messung
und
Einstellung
Die
Tonkopf-Positionierplatte
dient
zum
Einstellen
des
Kontakts
zwischen
Tonkopf
und
Band
w&hrend
der
Betriebszustande
,,Cue‘‘
und
Review’.
1.
Die
Wiedergabetaste
PLAY
und
die
Pausetaste
driicken.
2.
Den
Abstand
zwischen
der
Andrucksrolle
und
der
Tonwelle
messen.
Soliwert:
0,5+0,3mm
3.
Falls
der
MeBwert
auBerhalb
des
Toleranzbereichs
liegt,
die
Scharaube
A
lésen
und
die
Tonkopf-Positionierplatte
in
pfeilrichtung
B
schieben,
um
den
Kopfkontakt
einzustellen.
Bedingung:
*
Wiedergabe
und
Pause
Ausgangsbalance-Justierung
fiir
linken
und
rechten
Kanal
1.
Den
MeBaufbau
zeigt
Fig.
3.
2.
8kHz-Signal
des
Testbandes
(QZZCFM)
wiedergeben.
Schraube
(B)
in
Fig.
4
auf
maximalen
Ausgangspegel
des
linken
und
rechten
Kanals
abgleichen.
Wenn
die
Ausgangspegel!
des
linken
und
rechten
Kanals
nicht
gleichzeitig
maximal
sind,
wie
folgt
justieren.
3.
Durch
Drehen
der
in
Fig.
4
gezeigten
Schraube
die
Winkel
A
und
C
(Punkt,
wo
der
Spitzenausgangspegel
fir
den
linken,
bzw.
rechten
Kanal
ereicht
wird
ermitteln.
AnschlieBend
den
Winkel
B
zwischen
dem
Winkel
A
und
C
ermitteln,
d.h.
den
Punkt,
wo
der
Ausgangspegel
des
linken
und
rechtee
Kanais
bei
maximalem
Pegel
zusammentreffen.
(Siehe
Fig.
4
und
5.)
Phasenjustierung
fiir
linken
und
rechten
Kanal
4.
Den
MeBaufbau
zeigt
Fig.
6.
5.
8kHz-Signal
des
Testbandes
(QZZCFM)
wiedergeben.
Schraube
(B)
in
Fig.
3
so
einstellen,
daB
Zeiger
von
zwei
Rohrevoltmetern
auf
Maximum
ausschlagen,
und
am
Oszillografen
eine
Wellenform,
wie
in
Fig.
6.
erreicht
wird.
©
Koptazimut-Justierung
Bedingung:
*
Wiedergabe
MeBgerat:
*
Rohrenvoltmeter
*
Oszillograf
*
Testband...
QZZCFM
Genaulgkeit
der
Bandgeschwindigkeit
.
Den
MeBaufbau
zeigt
Fig.
8.
.
Testband
(QZZCWAT
3000Hz)
wiedergeben
und
Ausgangssignal
dem
Zahler
zufihren.
Die
Messung
soll
im
mittleren
Teil
des
Bandes
erfolgrn.
.
Frequenz
messen.
.
Betragt
die
auf
dem
Testband
aufgezeichneter
Frequenz
3000Hz,
so
ergibt
sich
die
Genauigkeit
nach
folgender
Formal:
f—
3000
@®
Bandgeschwindigkeit
Bedingung:
*
Wiedergabe
*Betriebsart
,,Normalband“
OLo
wa
MeBgerat:
*
Elektronischer
Digitalzahler
*
Testband
...
QZZCWAT
Genauigkeit
der
Bandgeschwindigkeit
=
x
100
(%)
worin
f
die
gemessene
Frequenz
ist.
|
NORMALWERT:
=
1,5%
