Technics RS-X501

RS-X501
ESPANOL
ESPANOL
RS-X501
|
Ajuste de la Corriente de Borrado (Platina 2)
1.
Inserte
ta
cinta
de
prueba
metalica
en
blanco
(QZZCRZ)
y
.
Regule
VR301
de
modo
que
la
salida
entre
TP3
y
GND

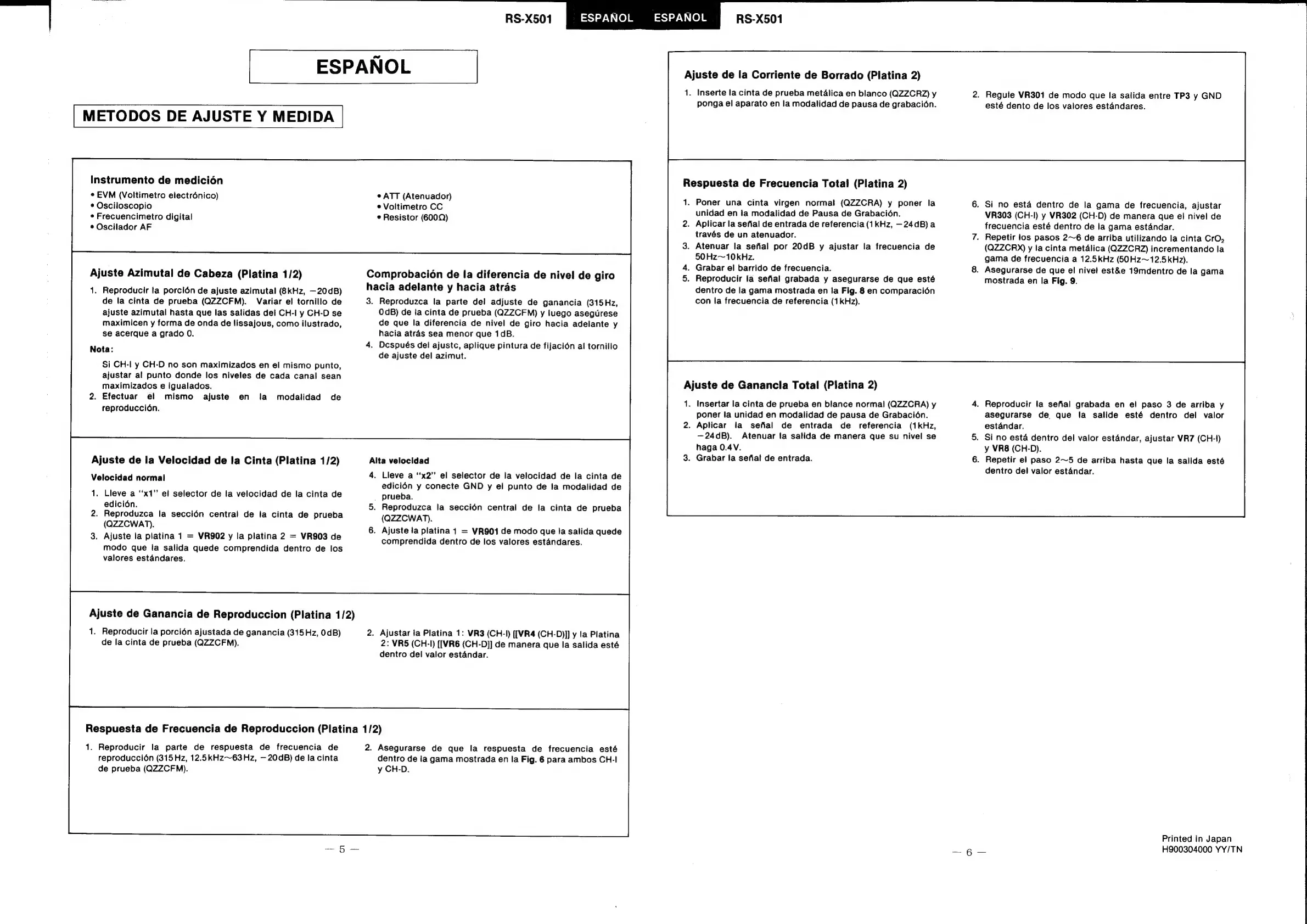

METODOS DE AJUSTE Y MEDIDA
Instrumento de medicién
* EVM (Voltimetro electrénico)
* Osciloscopio
* Frecuencimetro digital
© Oscilador AF
Ajuste Azimutal de Cabeza (Platina 1/2)
1. Reproducir la porclén de ajuste azimutal (kHz, —20dB)
de la cinta de prueba (QZZCFM). Variar el tornillo de
ajuste azimutal hasta que las salidas det CH-1 y CH-D se
maximicen y forma de onda de lissajous, como ilustrado,
se acerque a grado 0.
Nota:
Si CH-I y CH-D no son maximizados en el mismo punto,
ajustar al punto donde los niveles de cada canal sean
maximizados e igualados.
. Efectuar el mismo ajuste en la modalidad de
reproduccién.
Ajuste de la Velocidad de la Cinta (Platina 1/2)
Velocidad normal
1. Lleve a “x1” el selector de ta velocidad de la cinta de
edicién.
2. Reproduzca la seccién central de ia cinta de prueba
(QZZCWAT).
. Ajuste la platina 1 = VR902 y la platina 2 = VR903 de
modo que ta salida quede comprendida dentro de los
valores estandares.
Ajuste de Ganancia de Reproduccion (Platina 1/2)
1. Reproducir la porci6n ajustada de ganancia (315 Hz, 0dB)
de la cinta de prueba (QZZCFM).
e ATT (Atenuador)
¢ Voltimetro CC
¢ Resistor (600Q)
Comprobacion de la diferencia de nivel de giro
hacia adelante y hacia atras
3. Reproduzca la parte del adjuste de ganancia (315Hz,
OdB) de la cinta de prueba (QZZCFM) y luego asegurese
de que la diferencia de nivel de giro hacia adelante y
hacia atras sea menor que 1dB.
. Después del ajustc, aplique pintura de fijacién al tornillo
de ajuste del azimut.
Alta velocidad
4. Lleve a “x2” el selector de la velocidad de la cinta de
edicién y conecte GND y el punto de Ja modalidad de
prueba.
. Reproduzca la seccién central de la cinta de prueba
(QZZCWAT).
. Ajuste la platina 1 = VR901 de modo que la salida quede
comprendida dentro de los valores estandares.
. Ajustar la Platina 1: VR3 (CH-I) [[VR4 (CH-D)]] y ta Platina
2: VR5 (CH-I) [[VR6 (CH-D]] de manera que la salida esté
dentro del valor estandar.
Respuesta de Frecuencia de Reproduccion (Platina 1/2)
1. Reproducir la parte de respuesta de frecuencia de
reproduccién (315Hz, 12.5kHz~63Hz, —20dB) de la cinta
de prueba (QZZCFM).
2. Asegurarse de que la respuesta de frecuencia esté
dentro de la gama mostrada en la Fig. 6 para ambos CH-|
y CH-D.
ponga el aparato en la modalidad de pausa de grabacién.
Respuesta de Frecuencia Total (Platina 2)
. Poner una cinta virgen normat (QZZCRA) y poner la
unidad en ia modalidad de Pausa de Grabacién.
. Aplicar la sefial de entrada de referencia (1kHz, —24dB)a
través de un atenuador.
. Atenuar la sefial por 20dB y ajustar la frecuencia de
50HZz~10kHz.
. Grabar el barrido de frecuencia.
. Reproducir la sefial grabada y asegurarse de que esté
dentro de la gama mostrada en Ia Fig. 8 en comparacién
con la frecuencia de referencia (1 kHz).
Ajuste de Ganancla Total (Platina 2)
. Insertar la cinta de prueba en blance normal (QZZCRA) y
poner la unidad en modalidad de pausa de Grabacion.
. Aplicar la sefial de entrada de referencia (1kHz,
-—24dB). Atenuar la salida de manera que su nivel se
haga 0.4V.
. Grabar la sefiat de entrada.
esté dento de los valores estandares.
. Si no esta dentro de la gama de frecuencia, ajustar
VR303 (CH-l) y VR302 (CH-D) de manera que el nivel de
frecuencia esté dentro de la gama estandar.
. Repetir los pasos 2~6 de arriba utilizando la cinta CrO,
(QZZCRX) y la cinta metalica (QZZCRZ) incrementando la
gama de frecuencia a 12.5kHz (50Hz~12.5kHz).
. Asegurarse de que el nivel est&e 19mdentro de la gama
mostrada en la Fig. 9.
. Reproducir la sefial grabada en el paso 3 de arriba y
asegurarse de que la salide esté dentro del valor
estandar.
. Si no esta dentro del valor estandar, ajustar VR7 (CH-1)
y VR8 (CH-D).
. Repetir el paso 2~5 de arriba hasta que la salida esté
dentro del valor estandar.
Printed in Japan
H900304000 YY/TN
