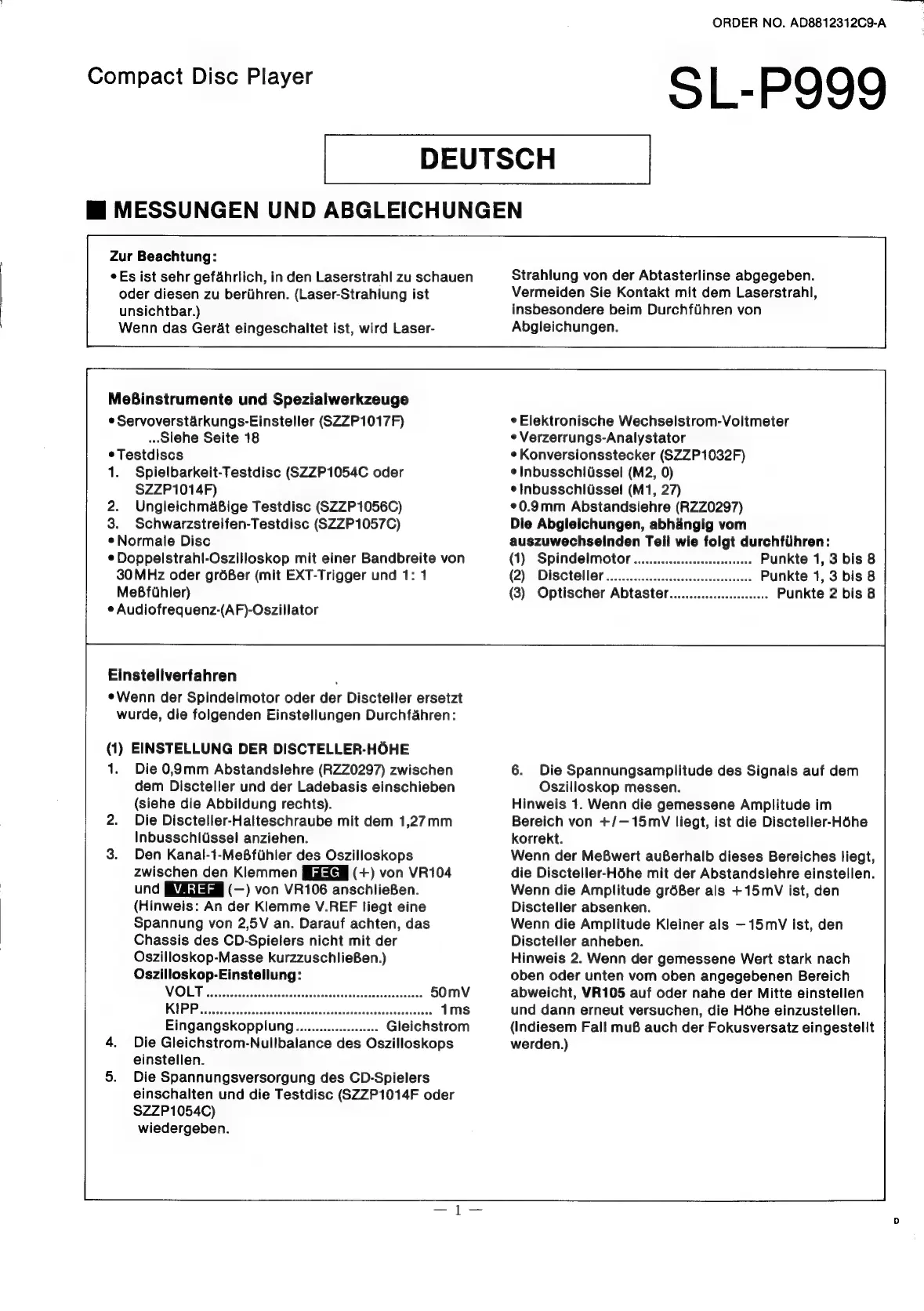

ORDER
NO.
AD8812312C9-A
SL-P999
Mi
MESSUNGEN
UND
ABGLEICHUNGEN
Compact
Disc
Player
Zur
Beachtung:
*Es
ist
sehr
gefahrlich,
in
den
Laserstrahl
zu
schauen
oder
diesen
zu
beriihren.
(Laser-Strahlung
ist
unsichtbar.)
Wenn
das
Gerat
eingeschaltet
ist,
wird
Laser-
MeBinstrumente
und
Spezialwerkzeuge
e
Servoverstarkungs-Einsteller
(SZZP1017F)
..Siehe
Seite
18
¢Testdiscs
1.
Spielbarkeit-Testdisc
(SZZP1054C
oder
$ZZP1014F)
2.
UngleichmaBige
Testdisc
(SZZP1056C)
3.
Schwarzstreifen-Testdisc
(SZZP1057C)
¢Normale
Disc
©
Doppelstrah!-Oszilloskop
mit
einer
Bandbreite
von
30
MHz
oder
gréBer
(mit
EXT-Trigger
und
1:
1
MeBfihler)
e
Audiofrequenz-(AF)-Oszillator
Einstellverfahren
¢Wenn
der
Spindelmotor
oder
der
Discteller
ersetzt
wurde,
die
folgenden
Einstellungen
Durchfahren:
(1)
EINSTELLUNG
DER
DISCTELLER-HOHE
1.
Die
0,9mm
Abstandslehre
(RZZ0297)
zwischen
dem
Discteller
und
der
Ladebasis
einschieben
(siehe
die
Abbildung
rechts).
Die
Discteller-Halteschraube
mit
dem
1,27mm
Inbusschlissel
anziehen.
Den
Kanal-1-MeBfihler
des
Oszilloskops
zwischen
den
Klemmen
(+)
von
VR104
und
(—)
von
VR106
anschlieBen.
(Hinweis:
An
der
Klemme
V.REF
liegt
eine
Spannung
von
2,5V
an.
Darauf
achten,
das
Chassis
des
CD-Spielers
nicht
mit
der
Oszilloskop-Masse
kurzzuschlieBen.)
Oszilloskop-Einstellung:
Eingangskopplung
Gleichstrom
Die
Gleichstrom-Nullbalance
des
Oszilloskops
einstellen.
Die
Spannungsversorgung
des
CD-Spielers
einschalten
und
die
Testdisc
(SZZP1014F
oder
$ZZP1054C)
wiedergeben.
Strahlung
von
der
Abtasterlinse
abgegeben.
Vermeiden
Sie
Kontakt
mit
dem
Laserstranhl,
insbesondere
beim
Durchfiihren
von
Abgleichungen.
e
Elektronische
Wechselstrom-Voltmeter
e
Verzerrungs-Analystator
¢
Konversionsstecker
(SZZP1032F)
e|nbusschliissel
(M2,
0)
einbusschlissel
(M1,
27)
©0.9mm
Abstandslehre
(RZZ0297)
Die
Abgleichungen,
abhangig
vom
auszuwechselinden
Teil
wie
folgt
durchfiihren:
(1)
Spindelmotor
Punkte
1,
3
bis
8
(2)
Discteller
Punkte
1,
3
bis
8
(3)
Optischer
Abtaster
Punkte
2
bis
8
6.
Die
Spannungsamplitude
des
Signals
auf
dem
Oszilloskop
messen.
Hinweis
1.
Wenn
die
gemessene
Amplitude
im
Bereich
von
+/—15mvV
liegt,
ist
die
Discteller-Hdhe
korrekt.
Wenn
der
MeBwert
auBerhalb
dieses
Bereiches
liegt,
die
Discteller-Héhe
mit
der
Abstandslehre
einstellen.
Wenn
die
Amplitude
gréBer
als
+15mV
ist,
den
Discteller
absenken.
Wenn
die
Amplitude
Kleiner
als
—15mvV
ist,
den
Discteller
anheben.
Hinweis
2.
Wenn
der
gemessene
Wert
stark
nach
oben
oder
unten
vom
oben
angegebenen
Bereich
abweicht,
VR105
auf
oder
nahe
der
Mitte
einstellen
und
dann
erneut
versuchen,
die
Héhe
einzustellen.
(Indiesem
Fall
mu
auch
der
Fokusversatz
eingestellt
werden.)
