Technics SL-P999 Service Manual

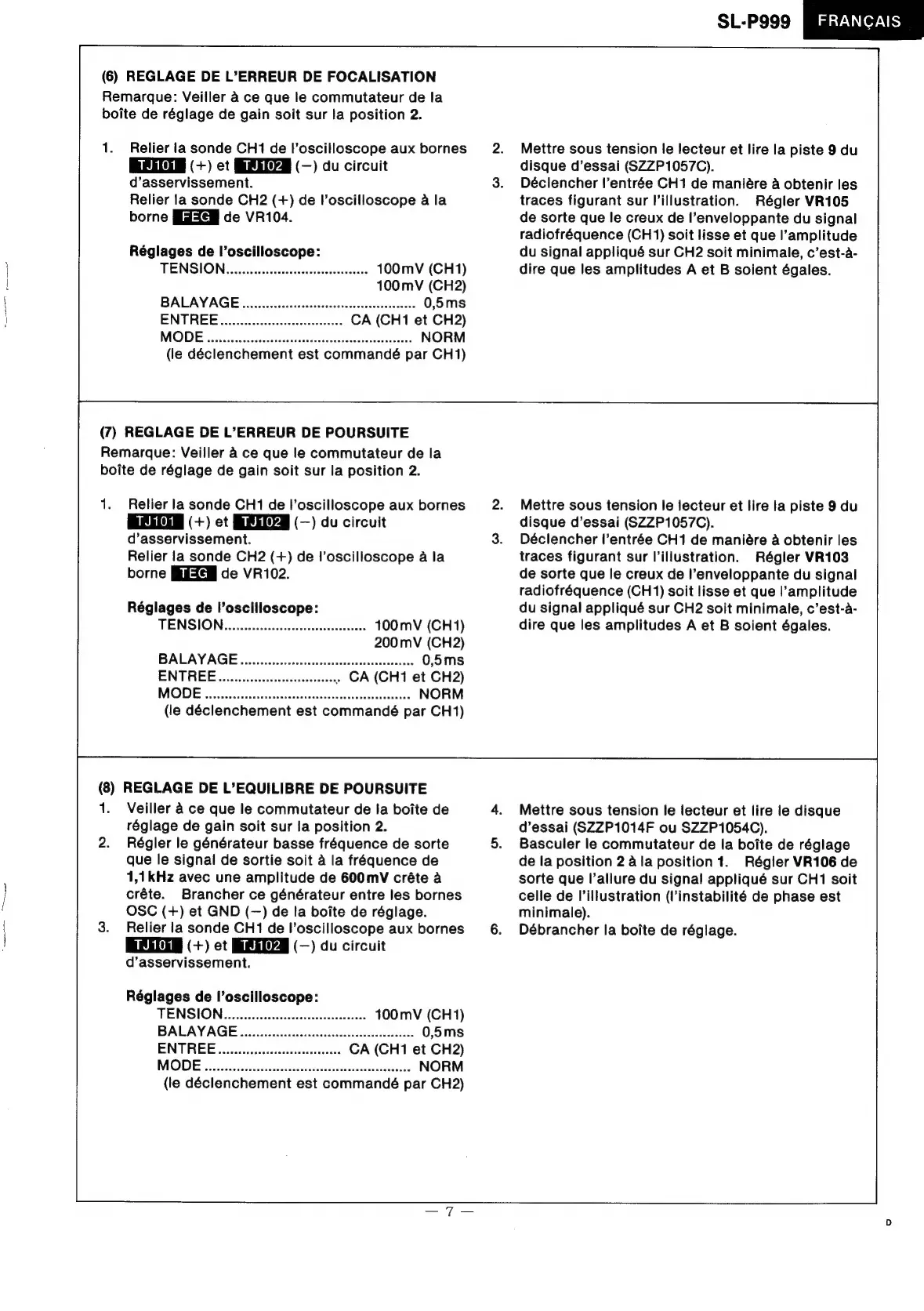

(6) REGLAGE DE L’ERREUR DE FOCALISATION
Remarque: Veiller 4 ce que le commutateur de la
i i rs
boite de réglage de gain soit sur la position 2.
1.
Relier la sonde CH1 de l’oscilloscope aux bornes
(+) et (—) du circuit
d’asservissement.
Relier la sonde CH2 (+) de l’oscilloscope a la
borne de VR104.
Réglages de Il’oscilloscope:
TENSION 100mV (CH1)
100 mV (CH2)
0,5ms
CA (CH1 et CH2)
(le déclenchement est commandé par CH1)
(7) REGLAGE DE L’ERREUR DE POURSUITE
Remarque: Veiller 4 ce que le commutateur de la
boite de réglage de gain soit sur la position 2.
1.
Relier la sonde CH1 de l’oscilloscope aux bornes
(+) et (—) du circuit
d’asservissement.
Relier la sonde CH2 (+) de l’oscilloscope a la
borne de VR102.
Réglages de l’oscilloscope:
TENSION 100 mV (CH1)
200 mV (CH2)
0,5ms
. CA (CH1 et CH2)
NORM
(le déclenchement est commandé par CH1)
(8) REGLAGE DE L’EQUILIBRE DE POURSUITE
1.
2.
Veiller 4 ce que le commutateur de Ia boite de
réglage de gain soit sur la position 2.
Régler le générateur basse fréquence de sorte
que le signal de sortie soit a la fréquence de
1,1kHz avec une amplitude de 600mV créte a
créte. Brancher ce générateur entre les bornes
OSC (+) et GND (-—) de la boite de réglage.
Relier la sonde CH1 de Il’oscilloscope aux bornes
Lathe (+) ct BBR (—) du circuit
d’asservissement.
Réglages de l’oscilloscope:
100 mV (CH1)
0,5ms
CA (CH1 et CH2)
(le déclenchement est commandé par CH2)
6.
Mettre sous tension le lecteur et lire la piste 9 du
disque d’essai (SZZP1057C).
Déclencher |’entrée CH1 de maniére a obtenir les
traces figurant sur Villustration. Régler VR105
de sorte que le creux de l’enveloppante du signal
radiofréquence (CH1) soit lisse et que l’amplitude
du signal appliqué sur CH2 soit minimale, c’est-a-
dire que les amplitudes A et B soient égales.
Mettre sous tension le lecteur et lire la piste 9 du
disque d’essai (SZZP1057C).
Déclencher l’entrée CH1 de maniére a obtenir les
traces figurant sur illustration. Régler VR103
de sorte que le creux de |’enveloppante du signal
radiofréquence (CH1) soit lisse et que l’amplitude
du signal appliqué sur CH2 soit minimale, c’est-a-
dire que les amplitudes A et B soient égales.
Mettre sous tension le lecteur et lire le disque
d’essai (SZZP1014F ou SZZP1054C).
Basculer le commutateur de la boite de réglage
de la position 2 ala position 1. Régler VR106 de
sorte que l’allure du signal appliqué sur CH1 soit
celle de l’illustration (l’instabilité de phase est
minimale).
Débrancher la boite de réglage.
