ORDER NO. KAD8801001C8-A
DEUTSCH

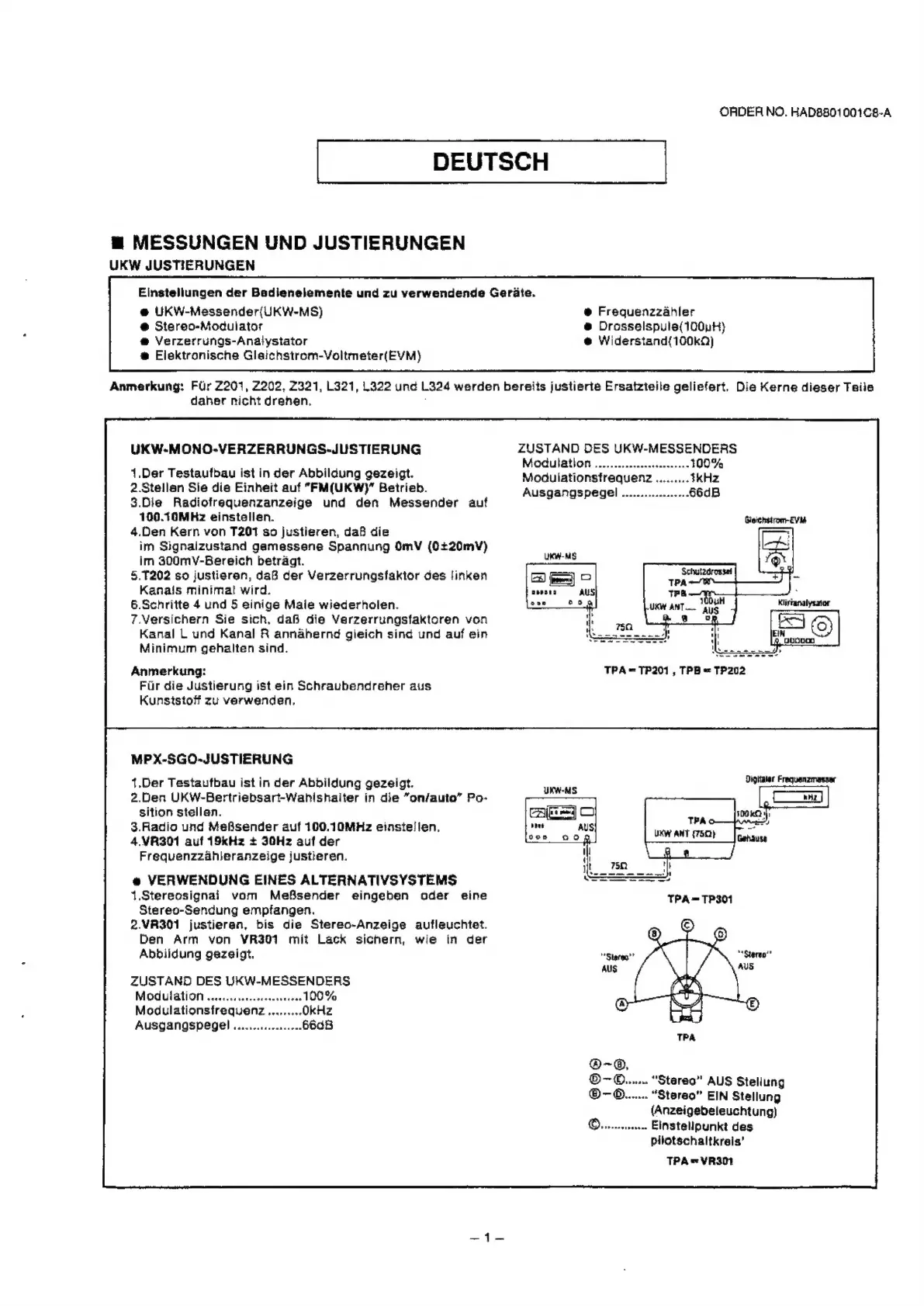

@ MESSUNGEN UND JUSTIERUNGEN
UKW JUSTIERUNGEN
Einsteliungen der Bedienelemente und zu verwendende Gerate.
@ UKW-Messender{UKW-MS) @® Frequenzzahler
@ Stereo-Modulator ®@ Drosselspule(100uH}
@ Verzerrungs-Analystator @ Widerstand({(100kQ)
@ Elektronische Glaichsirom-Voltmeter(EVM)
Anmerkung: Fir Z201, 2202, 2321, L321, 1322 und L324 werden bereits justierte Ersatzieile geliefert. Die Kerne dieser Teile
daher nicht drenen, :
UKW-MONO-VERZERRUNGS-JUSTIERUNG eens DES UKW-MESSENDERS
OdUbAtON oo. ee eee ees
1.Der Testaufbau ist in der Abbildung gezeigt. 1
2 Stellen Sie die Einheit auf "FM(UKW)" Betrieb. peserreniallh pega
3.Die Radicfrequenzanzeige und den Messender auf
100.40MHz einstellen.
4.Den Kern von T201 so justieren, daB die
im Signaizustand gamessene Spannung OmV (0+20mvV)
im 300mV-Bereich betragt.
5.7202 so justieren, daB der Verzerrungsfaktor des linken EB) freee]
Kanals minimat wird. pevoat
6.Schritte 4 und 5 einige Maie wiederholen.
7.Versichern Sie sich, dafi die Verzerrungsfaktoren von
Kanal L und Kanal & annahernd gleich sind und auf ein
Minimum gehalten sind.
Anmerkung: TPA=TP201 , TPB = TP202
Fir die Justierung ist ein Schraubendreher aus
Kunsitstoff zu verwenden,
MPX-SGO-JUSTIERUNG
1.Der Testaufbau istin der Abbildung gezeigt.
2.Den UKW-Bertriebsart-Wahishaiter in die “on/auto” Po-
Digttaler Frequanzmesser
sition
stellen.
rR
OO
3.Radio
und
Mefisender
auf
100.10MHz
einstellen,
poet
4.VR301
auf
19kHz
+
30H2
auf
der
Frequenzzahleranzeige justieren.
@ VERWENDUNG EINES ALTERNATIVSYSTEMS
{.Stereosignai vom MefSsender eingeben oder eine
Stereo-Sendung empfangen.
2.¥VR301 justieran, bis die Stereo-Anzeige aufleuchtet.
Den Arm von YR301 mit Lack sichern, wie [In der
Abbiidung gezeigt.
ZUSTAND DES UKW-MESSENDERS
Modulation 0... ccc eee 100%
Modulationsfrequenz .........0kHz
Ausgangspegel ..................660B8
vw “Stereo” AUS Stellung
.. “Stereo” EIN Stellung
(Anzeigebeleuchtung)
wae Elnstellpunkt des
pilotschaltkreis’
TPA = VR301
