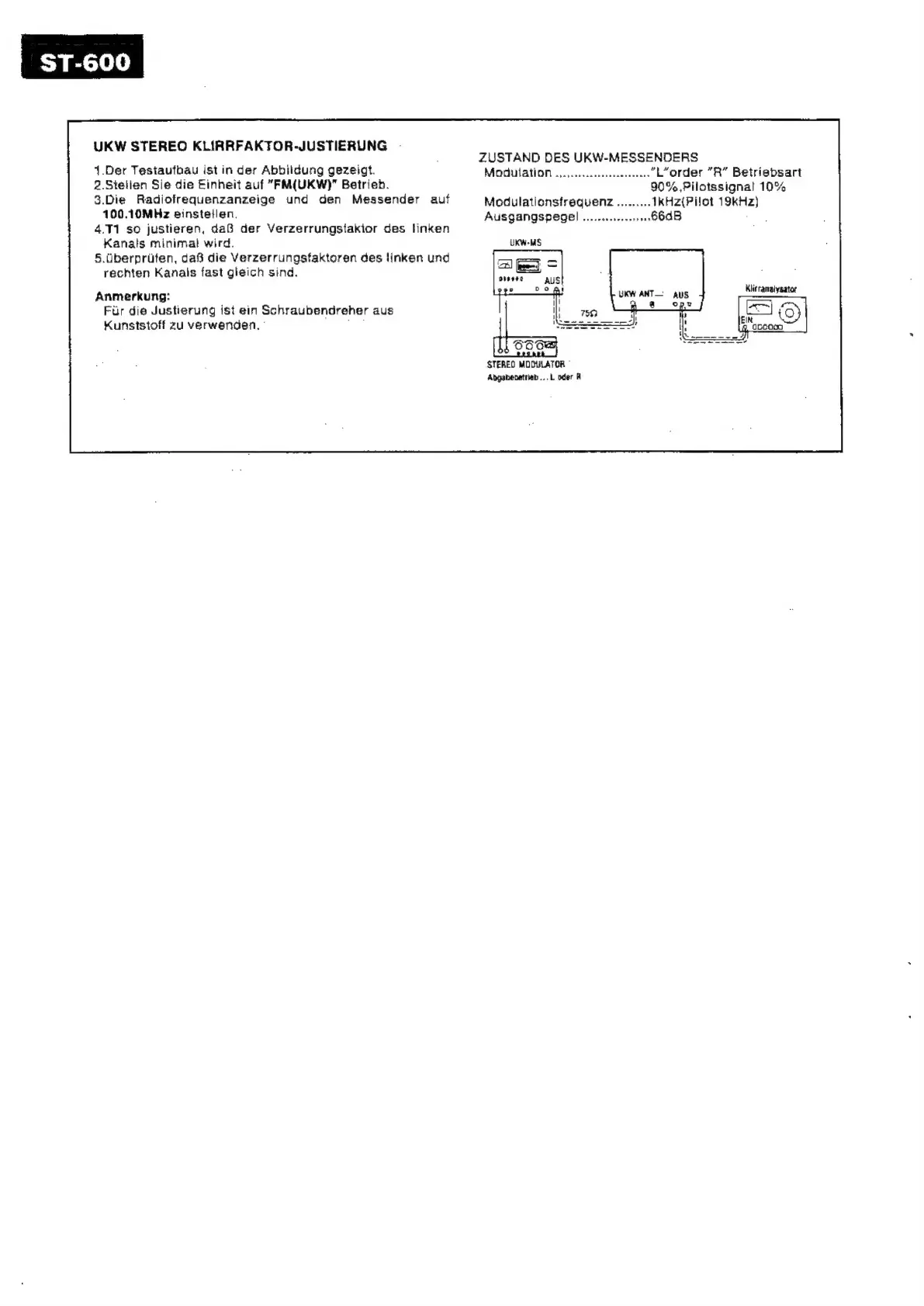

UKW STEREO KLIRRFAKTOR-JUSTIERUNG
1.Der Testaufbau ist in der Abbiidung gezeigt.
2.Stetlen Sie die Einheit auf "FM(UKW)” Betrieb.
3.Die Radiofrequenzanzeige und den Messender auf
100.10MHz einstetlen,
4.71 so justieren, daB der Verzerrungstaktor des linken
Kanals minimat wird.
§.Uiberprifen, da8 die Verzerrungsfaktoren des linken und
rechten Kanals fast gleich sind.
Anmerkung:
Fur die Justierung ist ein Schraubendreher aus
Kunststoff zu verwenden. © : 4
ZUSTAND DES UKW-MESSENDERS
Modulation *L”order “R” Betriebsart
90% ,Pilotssignal 10%
Modulationsfrequenz 1kHz{Pilot 19kHz)
Ausgangspecel ;
ato
Obeste AUS
ao Dom Klitranalysatoe
Faas
. Oo ]
IN
@, occeao
¥
STEREO MODULATOR ©
Abgabeoetriab ...L oder A
