54

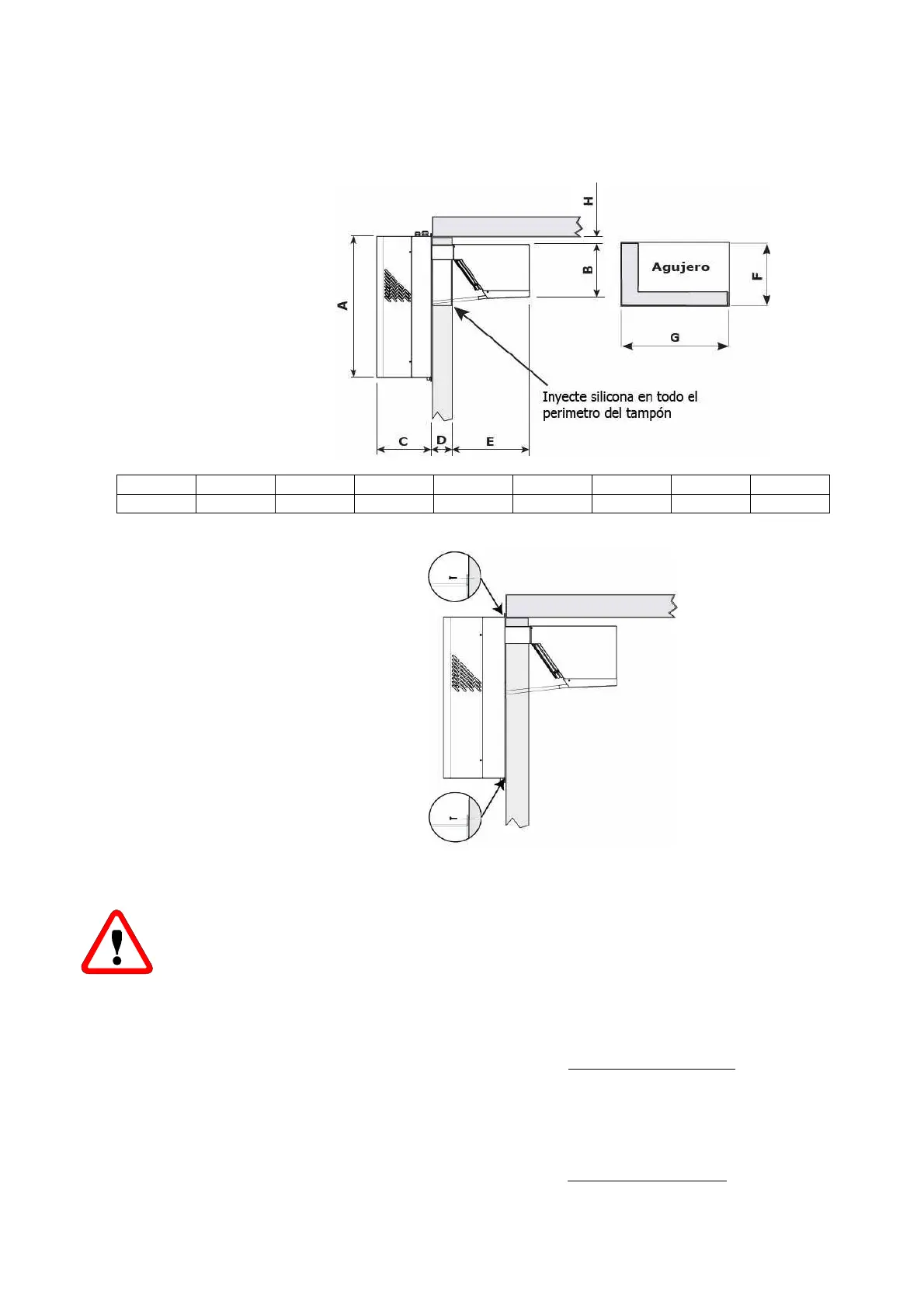

VERSIÓN DE PARED CON TAMPÓN (OPCIONAL):
A) Realice un agujero de dimensiones adecuadas en la pared de la cámara (véase figura).
B) Coloque el equipo en la cámara, introduciendo, desde el exterior, el evaporador en el
agujero de la cámara previamente realizado.
C) Sujete el equipo con los tornillos apropiados
A B C D E F G H
AS1 735 264 280 110 400 335 375 100
CUIDADO
Compruebe que el transporte no haya provocado daños al equipo o a los aparatos
contenidos en él, especialmente a los componentes que se hallan en la puerta del cuadro
eléctrico y en los tubos del sistema frigorífico. A continuación proceda a su montaje en la
cámara como se indica en los esquemas, teniendo especial cuidado con la conexión
eléctrica.
6.6 Protecciones y medidas de seguridad adoptadas
El Fabricante ha predispuesto las siguientes
protecciones mecánicas
:
1. Protecciones fijas laterales y superiores de la unidad evaporadora y de la unidad
condensadora: están sujetas en la parte de madera mediante tornillos de sujeción.
2. Protecciones fijas exteriores de los electroventiladores en la unidad
condensadora y evaporadora: están sujetados con tornillos.
El Fabricante ha predispuesto las siguientes
protecciones eléctricas
:
a. Protección térmica ventiladores (incorporados en los motores) de
reinserción automática: protección de los electroventiladores contra el consumo
