6. Instalação do equipamento
6.1 Indicações
O Fabricante aplicou o uso de etiquetas de advertencia com as indicações recolhidas nas tabela de resumo

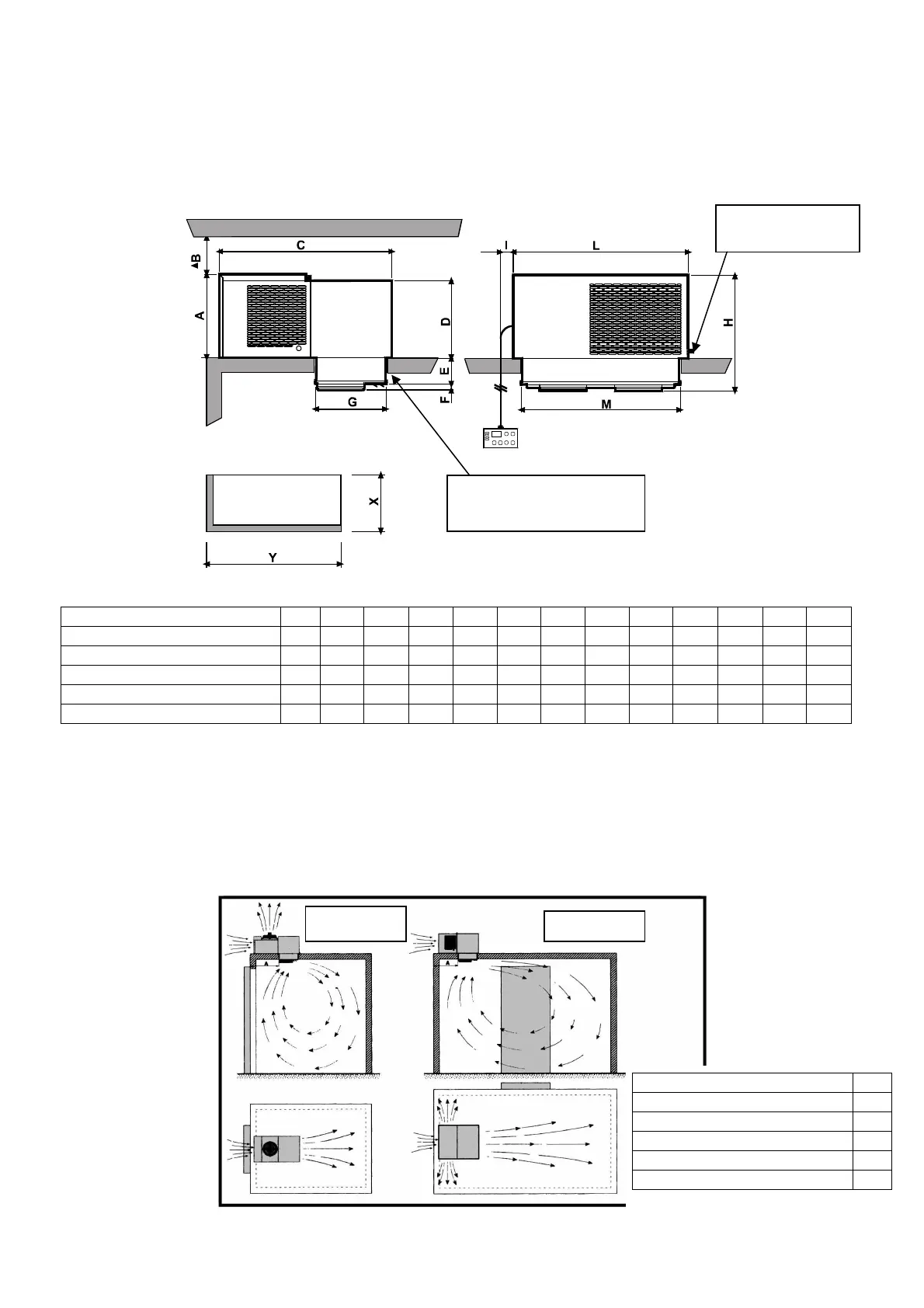

6.2 Dimensões do equipamento
Mod. A B C D E F G H I L M X Y
SVN0050
378 250 784 307 120 27 301 525 60 430 350 306 355
SVN1060-N1075 / SVK1120-K1170
357 250 719 340 122 28 332 506 60 620 545 337 550
SVN2100-N2122-N2120 / SVK2200
390 250 809 360 122 28 332 540 60 820 745 337 750
SVN3150-N3200 / SVK3250-K3300
427 250 929 410 122 98 452 645 60 820 745 456 750
SVN4250-N4300 / SVK4450-K4500
542 250 1046 520 122 98 452 785 60 1075 1000 458 1005
6.3 Colocação do equipamento
Para obter o melhor funcionamento possível do equipamento aconselhamos que:
A) Coloque o equipamento num espaço que disponha de uma boa renovação de ar e longe de fontes
excessivas de calor.
B) Abra a cámara o mínimo indispensável.
C) Certifique-se de que o equipamento conta com uma boa aspiração, assim como um boa exaustão de ar.
D) Ligue um tubo de evacuação de condensados para a água de condensação, situado na parte inferior do
equipamento.
Solução 1
Solução 2
Injete silicone em todo o
perímetro do tampão
Drenagem de
condensado
D.10
Mod. A
SVN0050
378
SVN1060-N1075 / SVK1120-K1170
357
SVN2100-N2122-N2120 / SVK2200
390
SVN3150-N3200 / SVK3250-K3300
427
SVN4250-N4300 / SVK4450-K4500
542
