6.4 Espaços libres obrigatórios
Para permitir um uso incorreto do equipamento e facilitar uma ágil manutenção do mesmo em condições de
segurança, está previsto que a instalação tenha lugar numa posição que respeite os epaços livres mínimos para a
abertura do equipamento.

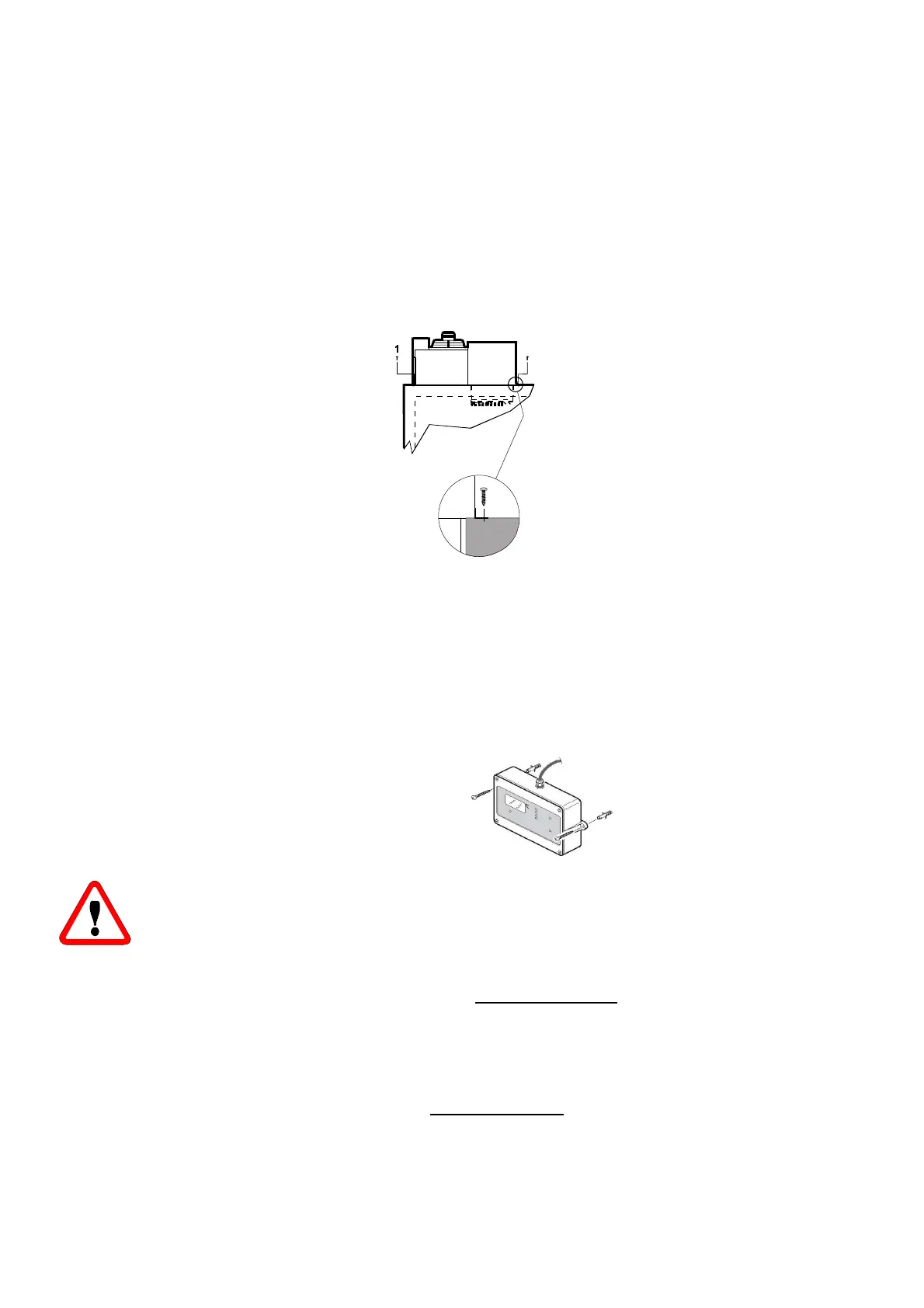

6.5 Montagem
Antes de colocar o equipamento, há que realizar cortes e buracos na câmara tal como se indica na figura
A) Coloque o equipamento na cámara, introduzindo, desde o exterior, o evaporador no buraco
da câmara previamente realizado.
B) Sujeite o equipamento com os parafusos aproriados
6.6 Colocação e sujeição do painel remoto :
Sujeite o fundo do painel remoto na parede que pretende, utilizando os buracos do
painel, mantendo a sua posição vertical.
Coloque o cabo da conexão entre o painel e o equipamento de modo a que fique
afastado de outros cabos existentes na instalação.
CUIDADO
Comprove que o transporte não provocou danos no equipamento ou aos componentes nele
contidos, especialmente naqueles que estão alojados na porta do quadro elétrico e nas
tubagens do sistema frigorífico. Continuamente proceda a sua montagem na câmara como
se indica nos esquemas, tendo especial cuidado com a conexão elétrica.
6.7 Proteções e medidas de segurança adotadas
O Fabricante definiu as seguintes proteções mecánicas:
1. Proteções fixas laterais e superiores da unidade evaporadora e da condensadora:
estão fixas na parte de madeira mediante parafusos de aperto.
2. Proteção fixas exteriores dos motoventiladores na unidade evaporadora e na
condensadora: estão fixas por parafusos.
O Fabricante definiu as seguintes proteções elétricas:
a. Proteção térmica dos ventiladores (incorporada nos motores) de rearme automático:
proteção dos motoventiladores contra o elevado consumo de correnre.
b. Pressostáto de alta pressão de rearme automático (só para grupos nos quais está
previsto): proteção contra pressões elevadas.
