3460 N
22
AA
B
C D
EFG
L
H. 30 mm
H. 40 mm
Fig. B
Fig. C
Fig. D
D
Fig. A
Fig. 5

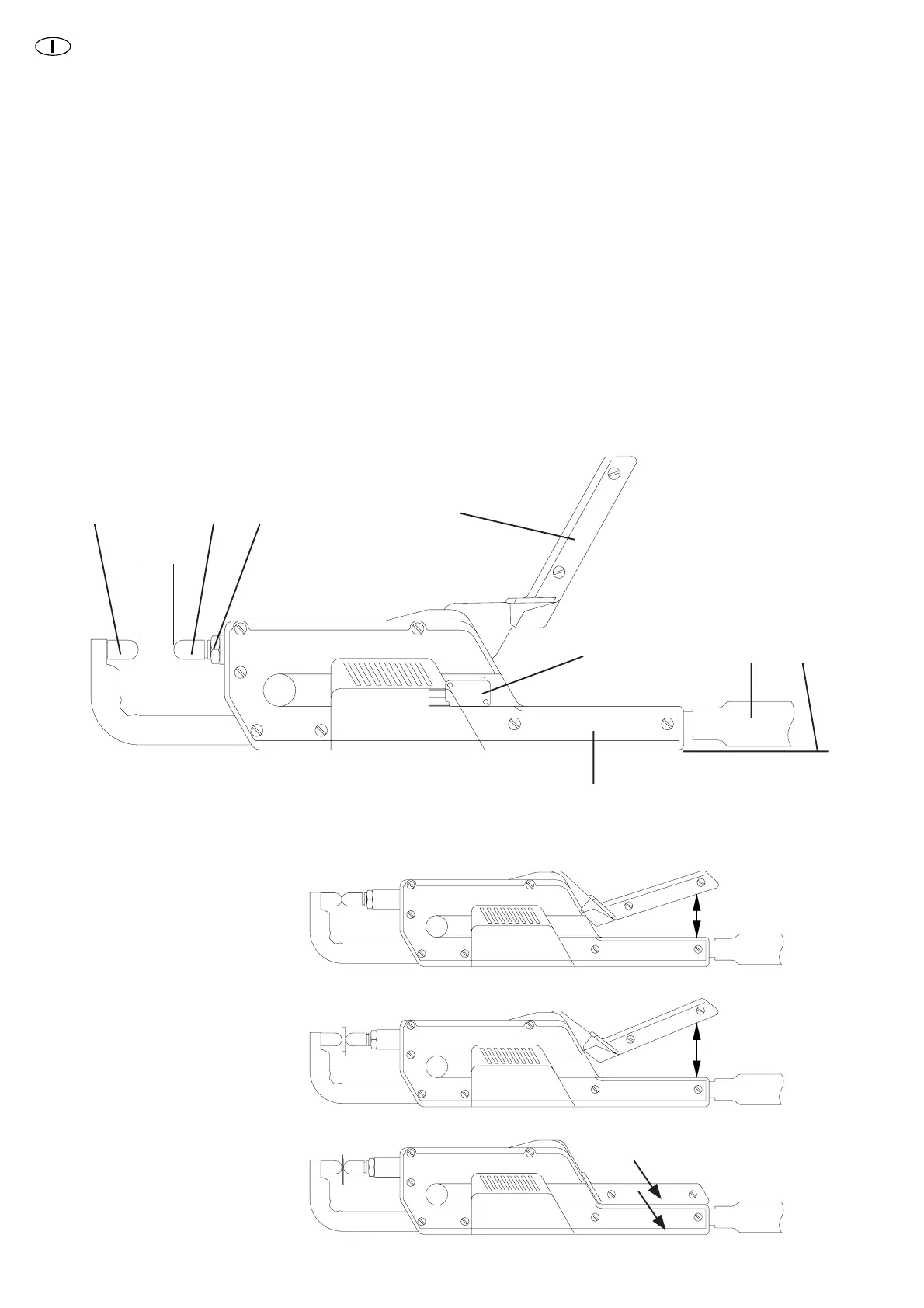

PINZA “C”
PREPARAZIONE PINZA C ART. 3696
La forza agli elettrodi è importante ai fini di una corretta saldatura.
Per una corretta regolazione seguire le indicazioni seguenti:
1)Staccare il connettore dalla presa.
2)Portare gli elettrodi (A) in contatto. Registrare (C) portando (H) a 30 mm.; bloccare il dado (C). (La maggior forza che si genera con
spessori più grossi è un effetto voluto, Fig. B).
2 bis) Se si debbono saldare lamiere di spessore molto diverso occorre inserirle fra gli elettrodi tenuti a contatto e registrare (C) portando
(H) a 42 mm (Fig. C).
3)Serrare la leva D con gli spessori da saldare fra gli elettrodi fino a che questa non si trovi a contatto con l’impugnatura (L); verificare che
ciò provochi l’azionamento del microinterruttore (E), (Fig D).
4)Collegare il connettore alla presa e regolare il tempo e corrente per la saldatura voluta.
Esempio di regolazione B, C, D , pag. 22.
A. ELETTRODI
B. APERTURA MASSIMA
C.REGISTRAZIONE CORSA
D.LEVA APPLICAZIONE FORZA
AGLI ELETTRODI
E. MICROINTERRUTTORE START
Dl SALDATURA
F. CAVI Dl SALDATURA
G.CAVETTO Dl COMANDO
H.CORSA Dl PRECOMPRESSIONE
L. IMPUGNATURA FISSA
