TECNA 7902 - Page 29


Tab. 5 Dimensionamento della linea e dei fusibili - Size of mains cable and fuses required - Section des câbles de l’installation et
fusibles - Querschnitt der Leitung und Schmezsicherungen - Sección de la línea y fusibles
Tensione di alimentazione - Power supply
Tension d’alimentation – Anschlußspannung
Tensión de alimentación
220-230-240 V 380-400-415 V
Distanza contatore/puntatrice
Distance electric meter/spot welder
Distance compteur/soudeuse par points
Abstand Zähler/Punktschweißzange
Distancia contador/máquina
15 m - 45 feet
25m - 30 yards
60 m - 66 yards
4 mm
2
6 mm
2
10 mm
2
2.5 mm
2
4 mm
2
6 mm
2
Spina - Plug - Fiche - Stecker - Enchufe
7900-7902 16 A
7903 25 A
16 A
A 61 A 52 selbisuF - negnurehciS - selbisuF - sesuF - ilibisuF
Fusibili ritardati - Delayed fuses - Fusibles à grande inertie
Verzögerte Sicherungen - Fusibles retardados
7900-7902 16 A
7903 20 A
16 A
Interruttore magnetotermico - Circuit breaker - Disjoncteur
magnétothermique - FI-Schutzschalter - Interruptor magneto-
térmico
7900-7902 16 A
7903 20 A
16 A

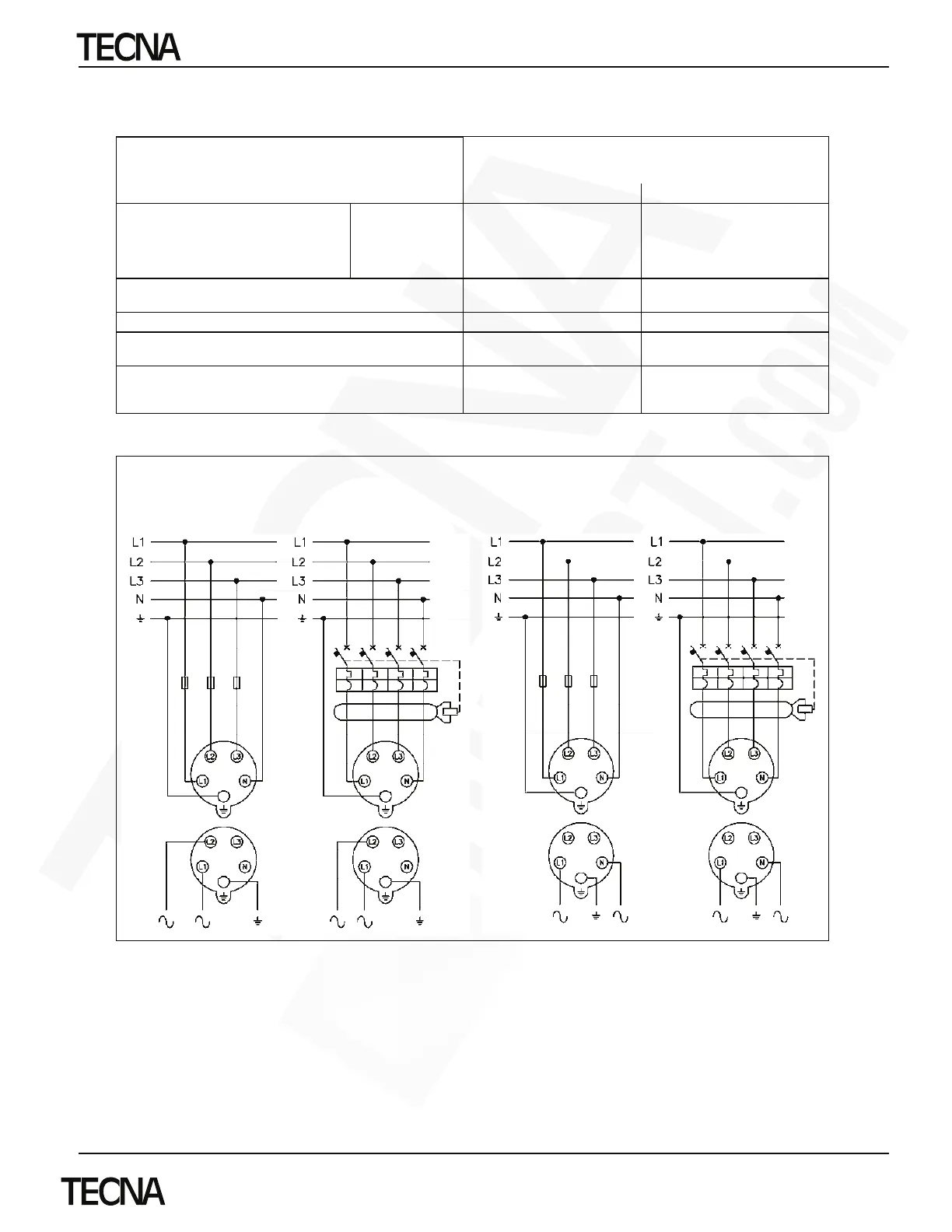

Fig. 6 Esempi di installazione elettrica - Example of electrical installation - Exemples d’installation électrique - Beispiele elektrische
Installation - Ejemplos de instalación eléctrica
Art. 7900-7902-7903 a 400V su alimentazione 400V 3 ~
Item 7900-7902-7903 400V on 400V 3 ~ mains
Art. 7900-7902-7903 à 400V sur réseau d’alimentation 400V 3 ~
Art. 7900-7902-7903 mit 400V auf Netzanschluss 400V 3 ~
Art. 7900-7902-7903 a 400V sobre alimentación 400V 3 ~
Art. 7900-7902-7903 a 230V su alimentazione 400V 3 ~
Item 7900-7902-7903 230V on 400V 3 ~ mains
Art. 7900-7902-7903 à 230V sur réseau d’alimentation 400V 3 ~
Art. 7900-7902-7903 mit 230V auf Netzanschluss 400V 3 ~
Art. 7900-7902-7903 a 230V sobre alimentación 400V 3 ~
7900 - 7902 / 7902P - 7903 / 7903P
