Art. / Item 7911-7913-7915

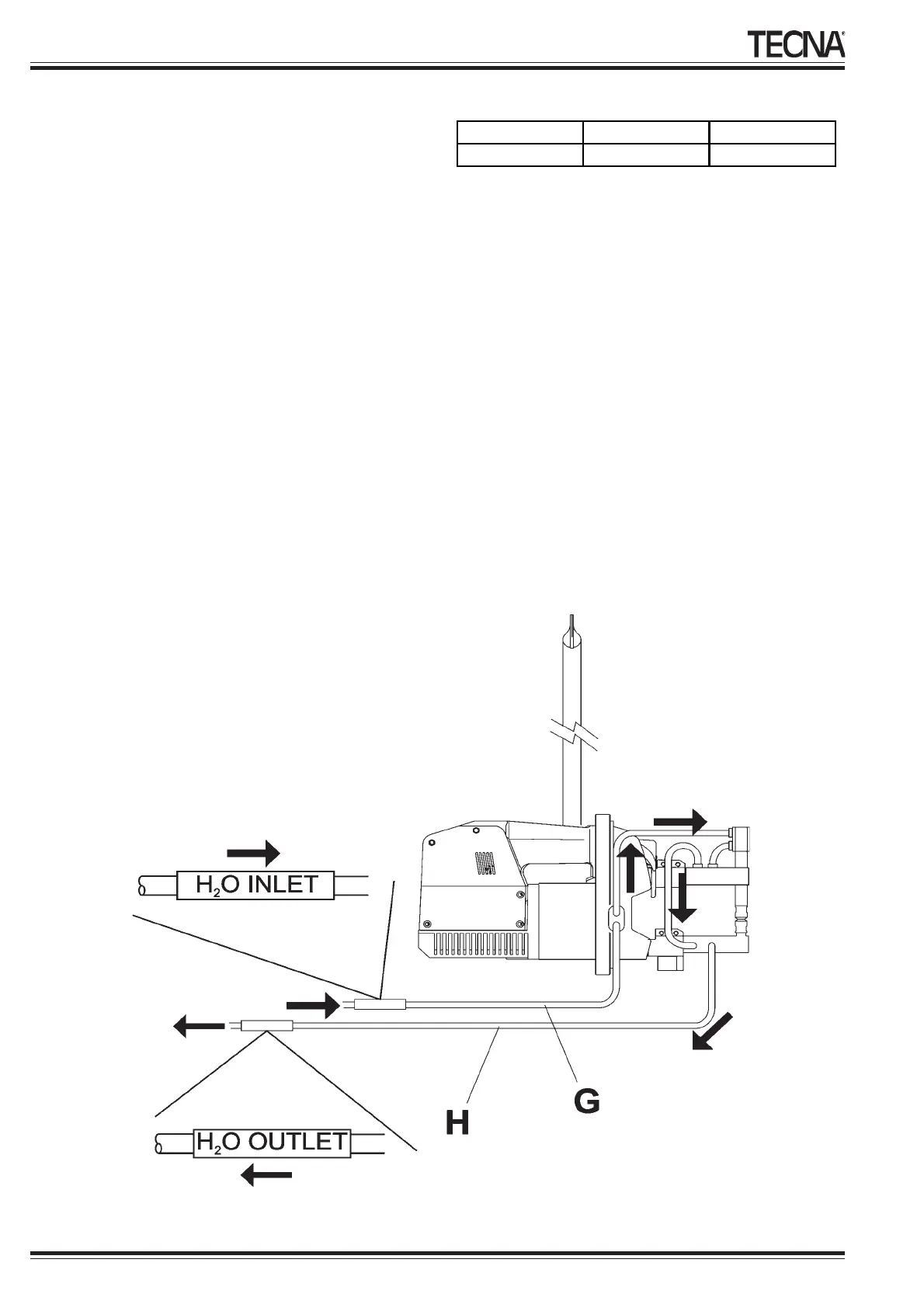

Fig. 1
ANSCHLUSS
Bei Empfang der Punktschweisszange muss die Verpackung auf
ihre Integrität geprüft und eventuell festgestellte Anomalien einem
Verantwortlichen gemeldet werden. Bei Beschädigung der
Verpackung muss die Zange ausgepackt und kontrolliert werden.
Kontrollieren, ob die Zange komplett mit Zubehör ist. Wenn Teile
fehlen, muss sofort der Erzeuger verständigt werden. Das gesamte
Verpackungsmaterial muss gemäss der gültigen Normen für
Umweltschutz entsorgt werden.
PNEUMATISCHER ANSCHLUSS
Für den korrekten Druckluftanschluss ist eine zentrale Anlage oder
ein Kompressor notwendig, der mindestens 1500 N l/h trockene
und gekühlte Luft, 6,5 bar (650 kP) liefert. Die Punktschweisszange
wird über die mit der Punktschweisszange gelieferte
Wartungseinheit 74 versorgt. Die Punktschweisszange wurde mit
schmierfreien Bauteilen konstruiert. Die Installierung einer
Schmierung hat für die Zange keinen Nachteil, jedoch muss
beachtet werden, dass ev.Ölnebel im Raum entstehen könnte.
ANSCHLUSS KÜHLUNG (NUR ART. 7913-7915)
Für die korrekte Kühlung der Maschine werden 150 l/h sauberes
Wasser mit Vorlauftemperatur von max. 30 °C benötigt. Beim
Anschluss ist darauf zu achten, dass in den Schläuchen kein
Schmutz und keine Verpackungsreste sind. Den Wasserzugang
am Vorlauf H
2
O INLET (G) anschliessen, sodass das kalte Wasser
sofort die leicht erhitzbaren Maschinenteile erreichen kann. Das
warme Wasser, das die Zange gekühlt hat, geht vom Auslaufrohr
H
2
O OUTLET (H) aus. Vorlauf- und Auslaufröhre sind mit Etiketten
gekennzeichnet (Fig.1)
Es wird empfohlen, Wasser mit max Härte von 10 °fH (französische
Skala) zu verwenden.
Das Wasser muss sauber sein. Schmutzteile in der Kühlflüssigkeit
können sich in der Maschine ablagern und die Leistung der
Kühlung reduzieren oder annullieren, was zu schweren Schäden
führen kann: Reduzierung Wassermenge, Reduzierung Kühlung,
Verstopfung von Ventilen, Hähnen usw. Aus diesem Grund ist
immer ratsam, auf dem Anschluss der Maschine einen geeigneten
Filter zu installieren.
Es kann mit Wasserdurchlauf oder mit Durchlaufkühlgerät
gearbeitet werden. Bei Wasserdurchlauf kann das Wasser mit
Wärmeaustauscher Wasser-Luft oder mit Kühler (chiller) gekühlt
werden. Bei Wasserdurchlaufkühlung ist Frostschutzmittel in
notwendiger Menge anzuwenden, wodurch Frost und
Verkrüstungen vermieden werden und der Wärmeaustausch
verbessert wird. Bei Wasserdurchlauf oder Kühlgerät und bei
Arbeit mit hoher Feuchtigkeit soll kein sehr kaltes Wasser
verwendet werden, da dadurch Kondenswasser in der Maschine
entsteht. Bei stark kalkhaltigem Wasser ist ein Enthärter am
Eingang des Kühlwasseranschlusses der Maschine zu verwenden,
damit Verkalkungen in den Kühlungsleitungen vermieden werden.
Bei Wasserdurchlaufkühlung muss dieser Enthärter vor dem
Anschluss des Kühlwasserbehälters angebracht werden.
Französische Skala
Deutsche Skala Englische Skala
1°fH 0,56°dH 0,7°eH
