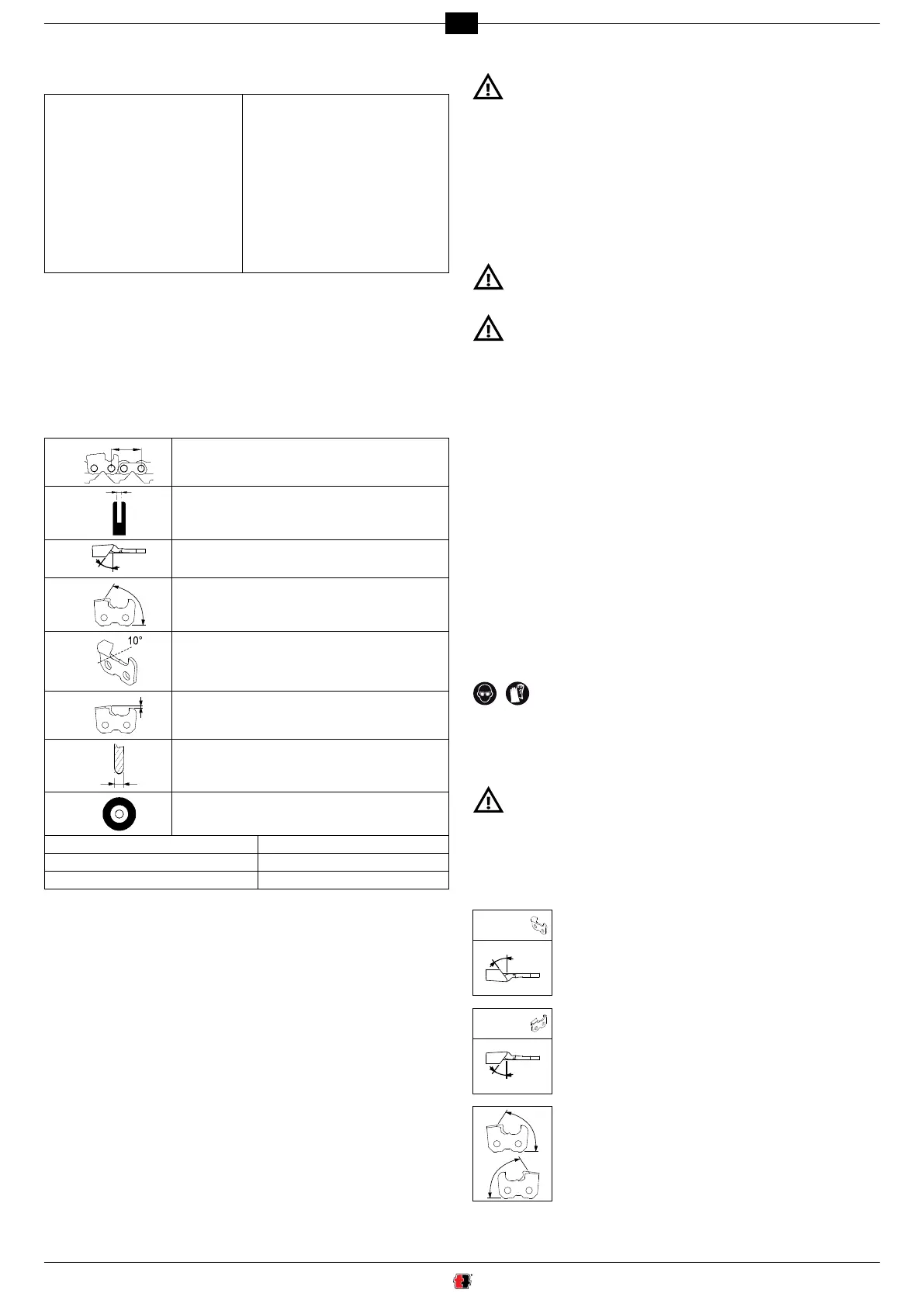

15. INFORMATIONS SUR LA CHAÎNE
La chaîne doit être entièrement contrôlée avant l’affûtage pour s’assurer de son
bon état.
(g. 8) Les parties de la dent sont les
suivantes:
(g. 8A) Les parties de la chaîne sont
les suivantes:
1 couteau supérieur 1 maillon de jonction
2 tranchant couteau supérieur 2 dent gauche
3 gorge 3 dent droite
4 gorge d’affûtage 4 maillon d’entraînement
5 jauge de profondeur 5 rivet
6 nez
7 talon
8 trou rivet
16. IDENTIFICATION DE LA CHAÎNE
- Avant de procéder à l’affûtage, il est nécessaire de connaître le type de chaîne et
les angles de réglage correspondant. Ces caractéristiques gurent dans le manuel
d’utilisation de la scie électrique sur laquelle la chaîne est montée ou dans l’embal
-
lage de la chaîne.
- Sur le maillon d’entraînement gure généralement le code d’identication de la
chaîne.
- L’identication de la chaîne peut également être obtenue en utilisant un gabarit et
un pied à coulisse.
- En n de manuel, gure le TABLEAU DES CHAÎNES.
Dans les colonnes du tableau ci-dessous gurent les données suivantes:
A
÷ 2
pas de la chaîne
B
largeur du maillon d’entraînement
C
angle d’affûtage supérieur (rotation étau)
D
angle de coupe (rotation bras)
E
angle bas (inclinaison étau)
F
profondeur jauge de profondeur
G
épaisseur meule
H
code meule
I codes chaînes Oregon N codes chaînes Carlton
L codes chaînes Windsor O codes chaînes Stihl
M codes chaînes SARP P codes chaînes EM
16.1 RELEVÉ AVEC INSTRUMENT (FIG. 9)
a - en utilisant le prol approprié, établir la profondeur de la jauge de profondeur.
b - en plaçant le gabarit contre ce côté, établir le PAS de la chaîne.
c - en plaçant le gabarit contre ce côté, il est possible d’établir la longueur de la dent.
d - la largeur du maillon d’entraînement peut être mesurée à l’aide d’un instrument
approprié (par exemple un pied à coulisse).
17. RECOMMANDATIONS RELATIVES A LA MEULE
- utiliser la meule adaptée au type de chaîne à affûter (à cet effet, consulter le tableau
des chaînes joint au présent manuel).
- ne pas introduire une meule sur le moyeu en forçant et ne pas modier le diamètre
du trou de centrage. Éviter d’utiliser des meules qui ne s’adapteraient pas parfai
-
tement au moyeu.
- le montage de la meule doit impérativement s’effectuer sur un moyeu et une bride
propres et non endommagés.
- s’assurer que les diamètres externes du moyeu et de la bride sont identiques.
18. MONTAGE DE LA MEULE
- Dévisser les vis V10 et retirer la protection P10 (g. 10).
- Démonter la vis V8 et la bride F8 présente sur le moyeu (g. 11).
- Choisir la meule en fonction du type de chaîne à affûter (voir colonne H dans le
tableau des chaînes).
- Introduire et centrer parfaitement la meule sur le logement du moyeu prévu à cet
effet (g. 12).
- Introduire la bride F8 et visser la vis V8 (g. 13).
Lors du montage de la bride, veiller à ce qu’elle soit orientée comme
indiqué à la g. 12.
Une meule montée avec des brides excessivement serrées peut se rompre
durant le fonctionnement et compromettre la sécurité de l’opérateur. Pour
prévenir ce risque, serrer la vis M6x25 à 7 Nm (si possible, contrôler le degré
de serrage à l’aide d’une clé dynamométrique).
- Remettre la protection P10 en place et visser les vis correspondantes V10 (g. 14).
19. CONTROLE DU MONTAGE DE LA MEULE
- se placer latéralement par rapport à la meule, mettre en marche la meuleuse et
s’assurer visuellement que la meule n’oscille pas, ni latéralement ni transversale
-
ment, en provoquant des vibrations anormales.
- si tel est le cas, arrêter immédiatement la machine et contrôler le montage de la
meule. Au besoin, changer la meule en la remplaçant par une neuve d’origine.
Une meule à peine montée doit toujours être testée à la vitesse de
fonctionnement pendant au moins une minute avant de procéder au meulage,
en restant à bonne distance et en veillant à ce qu’aucune personne ne se
trouve à proximité de l’appareil.
20. BRANCHEMENT ÉLECTRIQUE
- s’assurer que tension et fréquence du secteur d’alimentation électrique sont
conformes aux valeurs indiquées sur la plaque des données techniques.
- La tension d’alimentation ne doit pas s’écarter de celle indiquée sur la plaque de
plus de ±5%.
- Le branchement au secteur d’alimentation électrique doit être conforme aux normes
en vigueur dans le pays où l’appareil est utilisé.
- La prise de courant utilisée pour l’appareil doit être reliée à la terre, équipée de
fusible et protégée par un interrupteur magnétothermique différentiel d’une sensibilité
non supérieure à 30 mA.
21. MISE EN MARCHE
- Introduire la che du câble d’alimentation dans la prise de courant.
21.1 POSITION DE L’OPÉRATEUR (FIG. 14A)
- L’opérateur doit rester devant l’appareil dans une position lui permettant de se saisir
correctement du bras et d’effectuer le réglage de l’étau.
22. CONTRÔLE DU PROFIL DE LA MEULE
- Alors que la machine est éteinte, contrôler le prol de la meule à l’aide du gabarit
prévu à cet effet (g. 15) : au besoin, rétablir le bon prol en ravivant la meule.
23. AVIVAGE DE LA MEULE
Se munir des dispositifs de protection individuelle.
- Mettre en marche la meuleuse en plaçant l’interrupteur sur la position “1”.
- Après la mise en marche, la lampe d’éclairage de la zone d’affûtage s’allume.
- Retoucher le prol de la meule à l’aide du bloc d’avivage, en observant une grande pré
-
caution et en le tenant des deux mains pour garantir une prise efcace et sûre (g. 16).
- Arrêter la machine et contrôler ensuite le prol obtenu à l’aide du gabarit (g. 17).
Le contact avec la meule alors qu’elle tourne à haute vitesse peut provoquer
des brûlures et des égratignures.
24. RÉGLAGE DE LA MEULEUSE
24.1 ANGLES D’AFFÛTAGE
- Après avoir établi le type de chaîne à affûter, établir les angles de réglage (étau et
bras) en consultant le tableau des chaînes (colonnes C/D/E).
dent
DROITE
24.2 RÉGLAGE ANGLE D’AFFÛTAGE SUPÉRIEUR
(FIG. 18-19)
- Desserrer la poignée M20.
- Tourner l’étau dans le sens des aiguilles d’une montre.
- Positionner la référence de l’étau à hauteur de l’angle voulu.
- Revisser la poignée M20.
dent
GAUCHE
24.3 RÉGLAGE ANGLE D’AFFÛTAGE SUPÉRIEUR
(FIG. 18-20)
- Desserrer la poignée M20.
- Tourner l’étau dans le sens contraire des aiguilles d’une montre.
- Positionner la référence de l’étau à hauteur de l’angle voulu.
- Revisser la poignée M20.
24.4 REGLAGE ANGLE DE COUPE (FIG. 21-21A)
(dents droites et gauches)
- Desserrer le bouton M23 et tourner le bras vers la droite.
Positionner la référence, à hauteur de l’angle voulu.
- Revisser la poignée M23.
