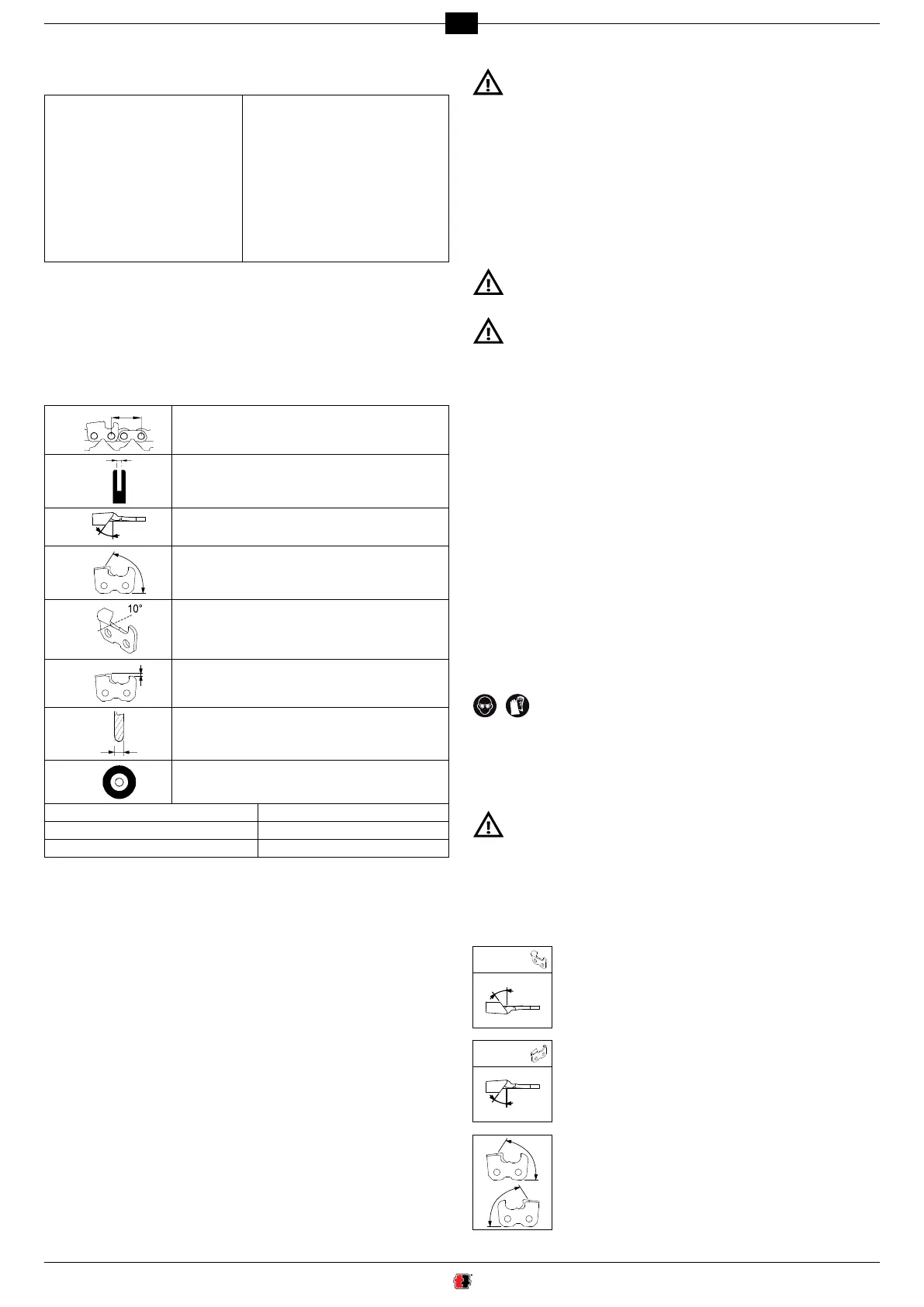

15. OPLYSNINGER OM KÆDEN
Kæden skal undersøges omhyggeligt, før den slibes, for at konstatere at den er i
god stand.
(g. 8) Skæretanddelene er: (g. 8A) Kædedelene er:
1 Øverste del 1 Forbindelsesled
2 Filevinkel øverst 2 Venstre skæretand
3 Filevinkel på siden 3 Højre skæretand
4 Slibefordybning 4 Kædens drivled
5 Dybdebegrænser 5 Nitte
6 Overkant
7 Hæl
8 Nittehul
16. IDENTIFIKATION AF KÆDEN
- Før du går igang med slibningen, er det nødvendigt at kende kædetypen og de
relevante justeringsvinkler. Du kan nde oplysninger om dette i brugsanvisningen
for motorsaven, som kæden er monteret på, eller på kædens emballage.
- Normalt vil du kunne nde kædens identikationskode på kædens drivled.
- Kædetypen kan også identiceres ved hjælp af instrumentmålinger med skabelon
og skydelære.
- Du kan nde en KÆDETABEL bagest i denne brugsanvisning.
Tabellens kolonner angiver følgende data:
A
÷ 2
Kædeledsdeling
B
Bredde på kædens drivled
C
Øvre levinkel (rotation skær)
D
Skærevinkel (rotation arm)
E
Nedre vinkel (runding skær)
F
Begrænserens dybde
G
Slibeskivens tykkelse
H
Kode slibeskive
I Koder Oregon-kæder N Koder Carlton-kæder
L Koder Windsor-kæder O Koder Stihl-kæder
M Koder SARP-kæder P Koder ME-kæder
16.1 INSTRUMENTMÅLING (FIG. 9)
a - ved hjælp af en passende skabelon kan dybdebegrænserens dybde aæses.
b - ved at føre skabelonen hen på denne side kan du fastsætte kædens
KÆDELEDSDELING.
c - ved at føre skabelonen hen på denne side kan du fastsætte skæretandlængden.
d - Drivleddets bredde kan aæses ved hjælp af et passende måleinstrument (f.eks.
en skydelære).
17. OPLYSNINGER OM SLIBESKIVEN
- Find den slibeskive der er egnet til kædetypen, der skal slibes, ved hjælp af kæde-
tabellen bagest i brugsanvisningen.
- Tving ikke en slibeskive ned over rotordrevet og foretag ingen ændringer på skivens
centreringshul. Brug ikke slibeskiver, der ikke passer perfekt.
- Når slibeskiven monteres, skal rotordrev og ange være helt rene og ubeskadigede.
- Kontroller at rotordrevets eksterne diameter er identisk med angens.
18. MONTERING AF SLIBESKIVEN
- Afmonter skruerne V10 og fjern afskærmningen P10 (g. 10).
- Afmonter skruen V8 og angen F8 på rotordrevet (g. 11)
- Vælg slibeskiven i forhold til kædetypen, der skal slibes (kolonne H i kædetabellen).
- Indsæt og centrer slibeskiven perfekt i dens leje på rotordrevet (g. 12).
- Indsæt angen F8 og stram skruen V8 (g.13).
Vær meget omhyggelig med montering af angen; den skal vende som
angivet på g.12.
En slibeskive, der monteres med en alt for stramt spændt ange, kan gå i
stykker under slibningen og udsætte operatøren for fare. For at undgå dette,
skal M6x25 skruens drejningsmoment være 7 Nm (kontroller om muligt dette
med en momentnøgle).
- Genmonter afskærmingen P10 og spænd de relevante skruer V10 (g.14).
19. EFTERSYN AF SLIBESKIVENS MONTERING
- Stil dig ved siden af slibeskiven, tænd for slibemaskinen og kontroller visuelt, at
slibeskiven ikke svinger hverken sidelæns eller på langs, hvilket skaber unormale
vibrationer.
- Hvis slibeskiven svinger ud, skal du straks standse slibemaskinen og kontrollere, om
slibeskiven er monteret korrekt. Udskift om nødvendigt slibeskiven med en anden
original skive.
Afprøv altid en slibeskive, der lige er monteret, ved almindelig funktionshastighed
i mindst et minut, før du går igang med slibningen; hold dig under afprøvningen
væk fra maskinen og pas på at ingen uvedkommende personer bender sig
i nærheden.
20. ELEKTRISK TILSLUTNING
- Kontroller at nettets strømforsyning svarer til de angivne værdier på maskinens
dataplade.
- Strømspændingen må ikke afvige fra de angivne værdier på datapladen med mere
end ±5%.
- Tilslutningen til strømforsyningsnettet skal foretages i henhold til de gældende
forskrifter i maskinens brugsland.
- Stikkontakten, der anvendes til tilslutning af apparatet, skal være udstyret med jordfor
-
bindelse og en passende sikring, og det skal være beskyttet gennem en differentieret
termomagnetisk afbryder(HFI-relæ) med en følsomhed, der ikke overstiger 30 mA.
21. IGANGSÆTNING AF MASKINEN
- Indsæt stikket i stikkontakten til strømforsyningsnettet.
21.1 BRUGERENS POSITION (FIG.14A)
- Brugeren skal stå frontalt foran maskinen og holde en stilling som tillader et korrekt
grab om armen og indstilling at skruestikken.
22. KONTROL AF SLIBESKIVENS PROFIL
- Kontroller slibeskivens prol med slukket maskinen ved hjælp af skabelonen (g.15),
genopret om nødvendigt slibeskivens korrekte prol.
23. OPRETNING AF SLIBESKIVE
Vær iført personligt beskyttelsesudstyr.
- Start slibemaskinen ved at ytte afbryderen til position ”1”.
- Når maskinen startes, tændes pæren, der belyser slibeområdet.
- Foretag opretning af slibeskivens prol ved hjælp af skiveopretteren og gå frem med
stor forsigtighed; hold skiveopretteren med et fast tag med begge hænder (g.16).
- Stands maskinen igen og kontroller med skabelonen, at den oprettede prol er
korrekt (g.17).
Håndkontakt med en hurtigt drejende slibeskive kan forårsage forbrændinger
og sår.
24. JUSTERING AF SLIBEMASKINEN
24.1 FILEVINKLER
- Når kædetypen, der skal slibes, er fastsat, nder du justeringsvinklerne (skær og
arm) i kædetabellen (Kolonnerne C/D/E).
skæretand
HØJRE
24.2 JUSTERING AF ØVRE FILEVINKEL (FIG.18-19)
- Løsn grebet M20.
- Drej skæret i retning med uret.
- Anbring skærets lemærke ud for den ønskede vinkel.
- Spænd grebet M20 igen.
skæretand
VENSTRE
24.3 JUSTERING AF ØVRE FILEVINKEL (FIG.18-20)
- Løsn grebet M20.
- Drej skæret i retning imod uret.
- Anbring skærets lemærke ud for den ønskede vinkel.
- Spænd grebet M20 igen.
24.4 JUSTERING AF SKÆREVINKEL (FIG.21-21A)
(højre og venstre tænder)
- Løsn grebet M23 og drej armen mod højre. Anbring lemærket
ud for den ønskede vinkel.
- Spænd grebet M23 igen.
