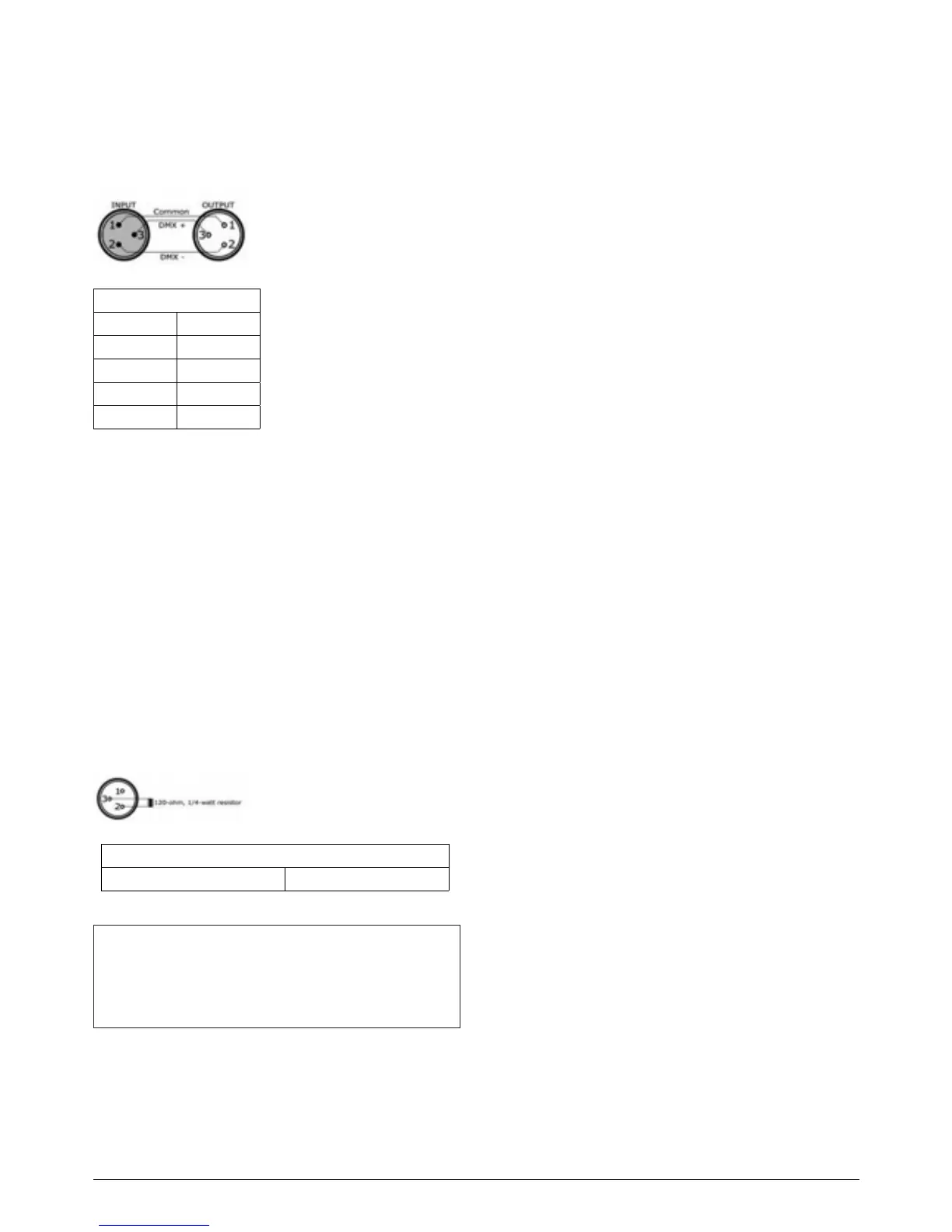

Conexiones
Cables
Los cables deben tener un conector XLR macho en un ex-
tremo y un conector XLR hembra en el otro.
Terminación: DMX es un protocolo de comunicación resiliente,
por lo que pueden presentarse errores de manera esporádica.
La terminación permite reducir errores en la señal. Por eso, es
recomendable utilizar un terminador en todos los casos. Si el
funcionamiento de la unidad no es adecuado, especialmente
cuando se utilizan cables de señal prolongados, el uso de un ter-
minador puede ayudar a mejorar el rendimiento del dispositivo.
Construcción de terminador DMX:
Conecte un resistor de 120 Ω y 1/4 W entre los pines 2 y 3 de
la última unidad. Puede adquirir este resistor en un establec-
imiento especializado.
Referencias de la imagen
COMMON COMÚN
DMX - DMX -
DMX + DMX +
INPUT ENTRADA
OUTPUT SALIDA
Referencias de la imagen
120-ohm, 1/4-watt resistor Resistor de 120 Ω y ¼ W
El cable de señal complementario transmite señales a
un máximo de 20 unidades. En caso de necesitar conec-
tar más unidades, utilice un amplicador de señal.
BEAMER
VERSIÓN ESPAÑOL
p. 12
