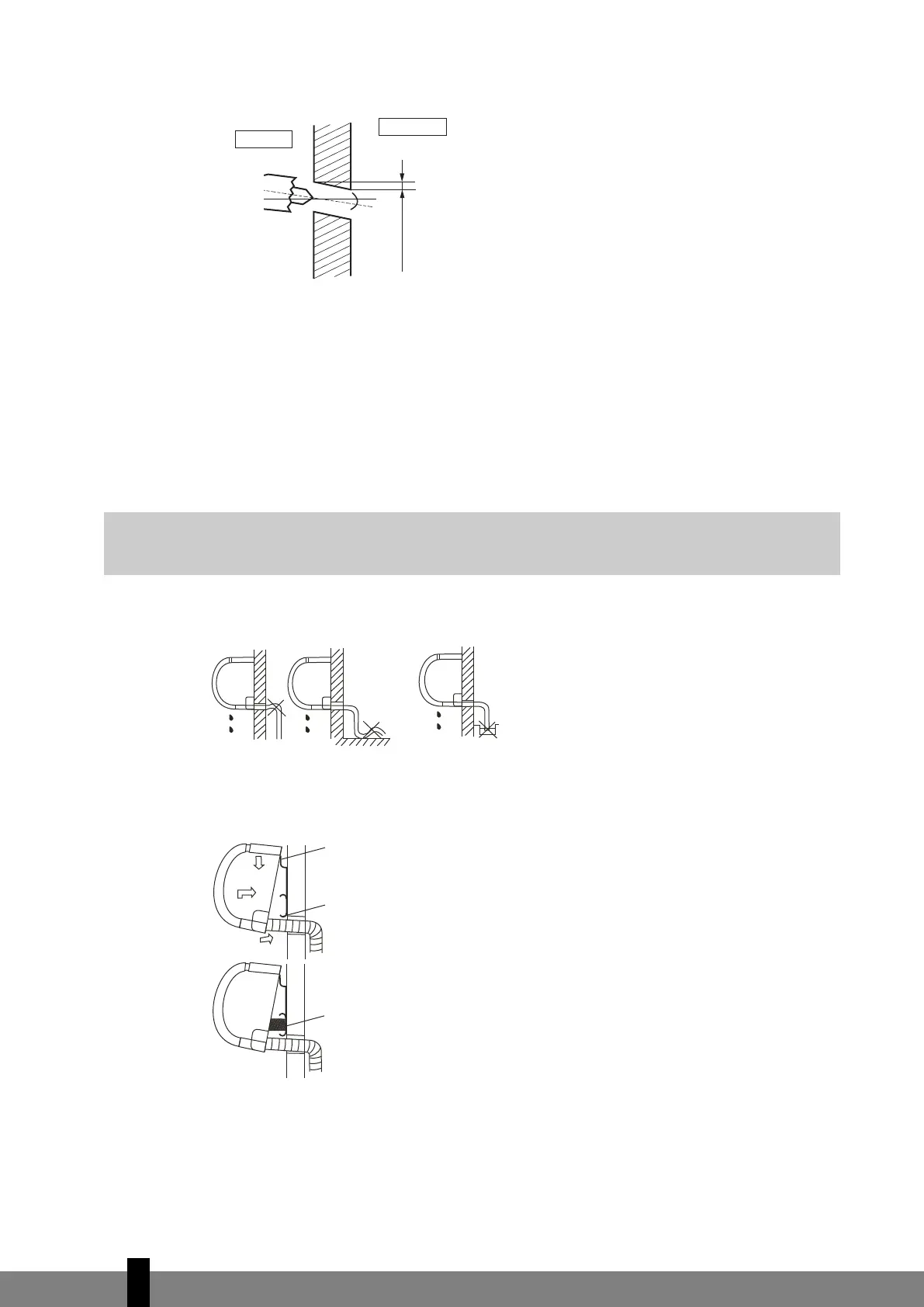

Fig. 5
2. Bohren Sie ein Loch in die Wand.
1. Bestimmen Sie anhand der Zeichnung in Abbildung 4 & 5 die Lochpositionen und bohren Sie ein Loch
( 85 mm für TSCS 4xx / 65 mm für TS 4xx) tief in die Wand, wobei das gebohrte Loch leicht zur
Außenseite hin schräg verläuft. Dadurch wird verhindert, dass Wasser in den Innenbereich gelangt.
2. Verwenden Sie immer ein Kabelschutzrohr, wenn Sie in ein Metallgitter, eine Metallplatte usw. bohren.
3. Installation des Verbindungsrohrs und des Ablaufs
Fig. 6
1. Isolieren Sie das Anschlussteil des Ablaufschlauchs beim Anschluss mit einem Abschirmrohr und lassen
Sie den Ablaufschlauch nicht durchhängen.
Fig. 7
Verbindungsrohr
2. Entfernen Sie für das Verlegen der Rohre links und rechts die Rohrabdeckung von den Seitenflächen.
Die Rohrabdeckung muss aufbewahrt werden, da sie bei einem Umstellen der Klimaanlage wieder ver-
wendet werden muss.
G
Verlegen Sie den Ablauf immer nach unten. Installieren Sie den Ablauf nicht wie in Abbildung 6
gezeigt.
W
and
i
nnen
außen
5 - 7 mm
pro 100 mm
Blockieren Sie den Wasserfluss nicht
durch eine Steigung im Schlauch.
Legen Sie das Ende des
Ablaufschlauchs nicht in Wasser.
Oberer Haken
Unterer Haken
Polstermaterial
2
10
