4. Installation des Geräts für den Innenbereich (für TSCS Geräte)
1. Führen Sie die Rohre durch das Loch in der Wand.
2. Bringen Sie die obere Klammer auf der Rückseite des Geräts für den Innenbereich auf dem oberen Haken der
Installationsplatte an und bewegen Sie das Gerät seitwärts, um zu überprüfen, ob es sicher eingehängt ist.
3. Der Aufnahmeteil lässt sich leicht hindurchstecken, indem das Innengerät mit Puffermaterial zwischen
Innengerät und Wand angehoben wird. Ziehen Sie ihn wieder heraus, wenn Sie fertig sind. (Fig. 7)
4. Drücken Sie den unteren Teil des Geräts an der Wand nach oben. Bewegen Sie dann das Gerät für den
Innenbereich seitwärts und auf- und abwärts, um zu überprüfen, ob es sicher eingehängt ist.

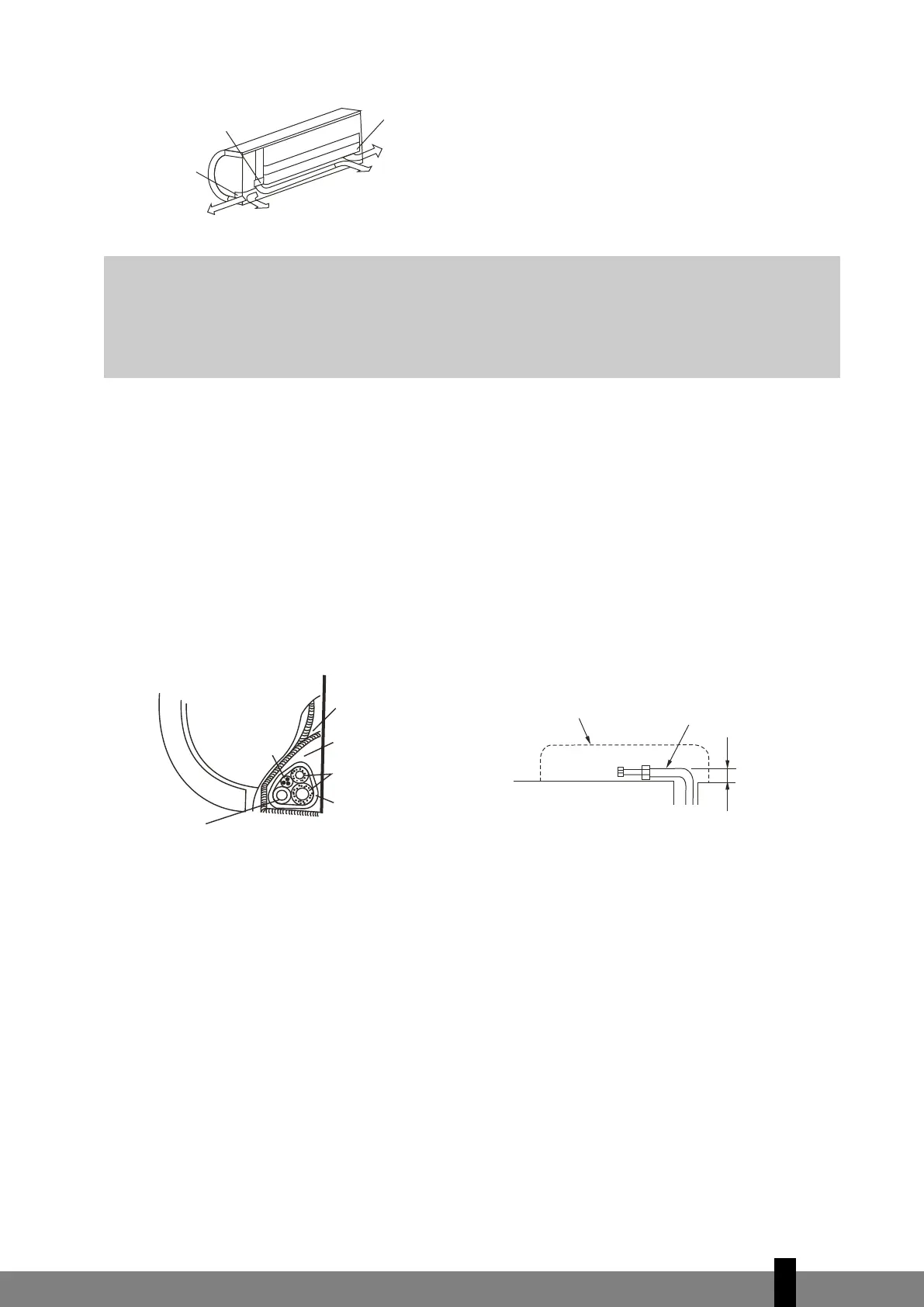

Fig. 9 Fig. 10
Installation des Geräts für den Innenbereich (für TS 4xx Geräte)
Installieren Sie die Rohre wie gezeigt hinten links und hinten rechts. Biegen Sie das zu verlegende
Verbindungsrohr in einer Höhe von 43 mm oder weniger von der Wand entfernt. (Abb. 9 und 10)
1. Führen Sie die Rohre durch das Loch in der Wand.
2. Bringen Sie die obere Klammer auf der Rückseite des Geräts für den Innenbereich auf dem oberen
Haken der Installationsplatte an und bewegen Sie das Gerät seitwärts, um zu überprüfen, ob es sicher
eingehängt ist.
3. Das Rohr kann leicht verlegt werden, indem das Gerät für den Innenbereich mit einem Polstermaterial
zwischen dem Gerät und der Wand angehoben wird. Nehmen Sie es wieder heraus, wenn das Rohr
verlegt wurde.
4. Drücken Sie den unteren Teil des Geräts an der Wand nach oben. Bewegen Sie dann das Gerät für den
Innenbereich seitwärts und auf- und abwärts, um zu überprüfen, ob es sicher eingehängt ist.
ACHTUNG
G
ehen Sie beim Biegen des Rohrs sehr vorsichtig vor. Achten Sie darauf, dass die Rohre stets
gebogen aber nicht geknickt sind. Falls ein Rohr geknickt wurde: Versuchen Sie nicht, ein
geknicktes Rohr zu installieren, da dies ein potenzielles Kühlmittelleck sein kann. Wenden Sie sich
an den Händler, bei dem Sie das Gerät gekauft haben, oder an einen befugten Installateur.
Rohrhalterung
Rohrabdeckung
(links)
Linkes Rohr
Rohr hinten links
Rohr hinten rechts
Rechtes
Rohr
Rohrabdeckung
(rechts)
G
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
4
3
Umriss des Geräts für den
Innenbereich
Verbindungsrohr
Gerät für den Innenbereich
Auffangbereich
Rohrbereich
Verbindungsrohr
Wickelband
Verbindungs-
k
abel
Ablaufschlauch
