4. Installatie van binnenunit (voor TSCS-modellen)
1. Voer de leiding door het gat in de wand.
2. Breng de bovenste klem aan op de achterzijde van de binnenunit, op de bovenste haak van de instal-
latieplaat, beweeg de binnenunit horizontaal om te controleren of deze stevig vastzit.
3. Houd de binnenunit met opvulmateriaal vrij van de muur, dan kan de vrouwelijke connector gemak-
kelijk worden doorgevoerd. Verwijder het materiaal na doorvoeren. Fig. 7
4. Duw het onderste gedeelte van de binnenunit omhoog tegen de wand. Beweeg de binnenunit vervol-
gens horizontaal en verticaal om te controleren of deze stevig vastzit.
Fig. 9 Fig. 10

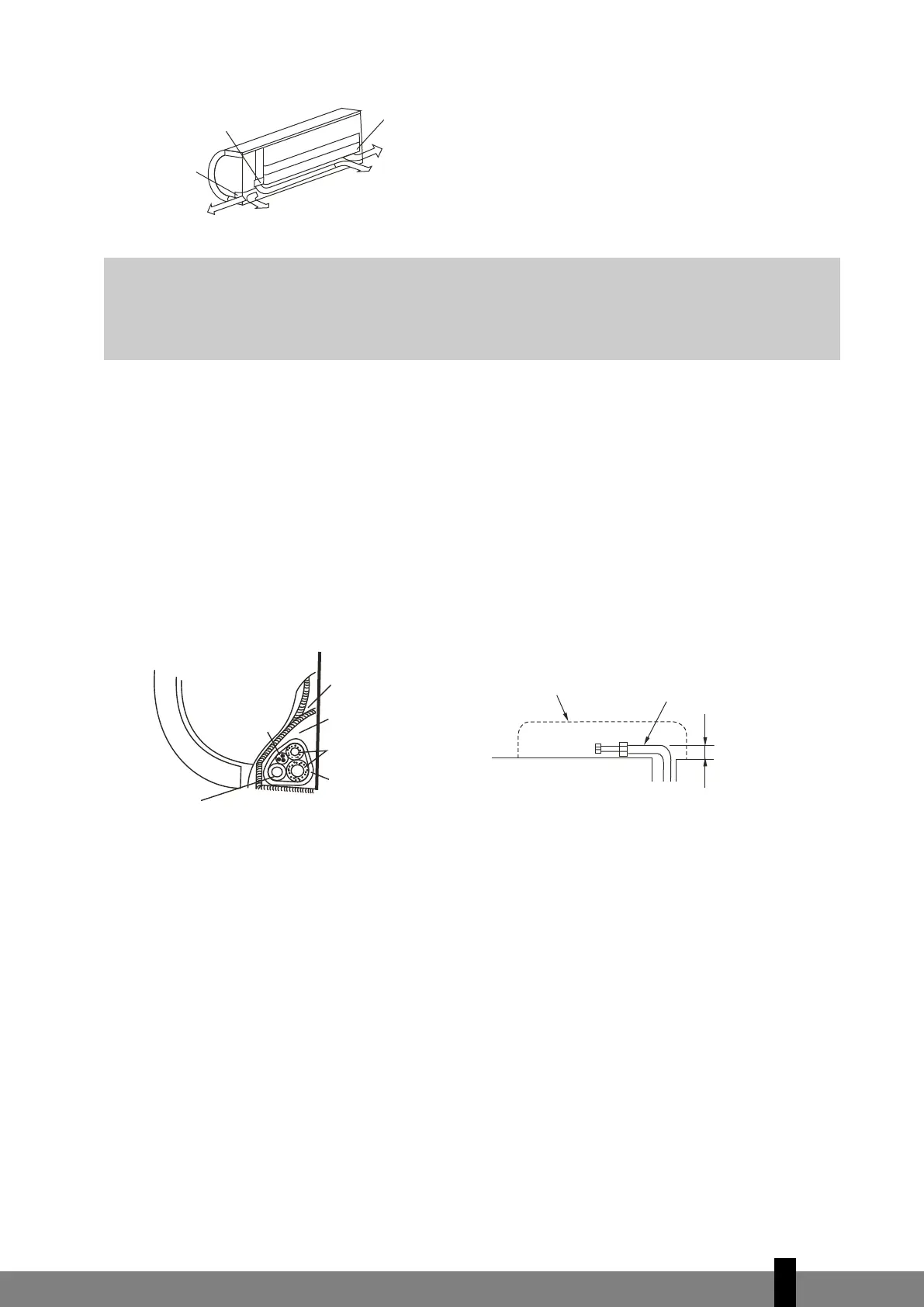

Installatie van binnenunit (voor TS 4xx-modellen)
Installeer de leidingen rechts- en linksachter zoals getoond. Verbuig de aansluitleiding die wordt geïnstal-
leerd op een hoogte van maximaal 43 mm van de wand. (zie afbeelding 9 en 10)
1. Voer de leiding door het gat in de wand.
2. Breng de bovenste klem aan op de achterzijde van de binnenunit, op de bovenste haak van de instal-
latieplaat, beweeg de binnenunit horizontaal om te controleren of deze stevig vastzit.
3. Het leidingwerk kan gemakkelijk worden aangebracht door de binnenunit op te tillen met een opvul-
materiaal tussen de binnenunit en de wand. Verwijder het opvulmateriaal nadat de leidingen zijn aan-
gebracht.
4. Duw het onderste gedeelte van de binnenunit omhoog tegen de wand. Beweeg de binnenunit vervol-
gens horizontaal en verticaal om te controleren of deze stevig vastzit.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
. .
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
4
3
Omtrek van binnenunit
Aansluitleiding
Binnenunit
Opvangkast
Leidinggedeelte
Aansluitleiding
Wikkelband
Verbindings-
kabel
Afvoerslang
G
L
ET OP
Ga uiterst voorzichtig te werk bij het verbuigen van de leiding. Zorg er altijd voor dat de leiding
wordt verbogen en niet wordt geknikt. Bij een geknikte leiding: de geknikte leiding niet te
installeren, aangezien dit koudemiddellekkage kan veroorzaken. Raadpleeg de dealer.
Leidinghouder
Afdekking van
leiding (links)
Leidingwerk links
Leidingwerk
linksachter
Leidingwerk rechtsachter
Leidingwerk
rechts
Afdekking van
leiding (rechts)
