Bei Kapazitäten ≤ 7.0 kW: Positionieren Sie das Gerät für den Außenbereich niemals mehr als 8 Meter über-
oder unterhalb des Geräts für den Innenbereich.

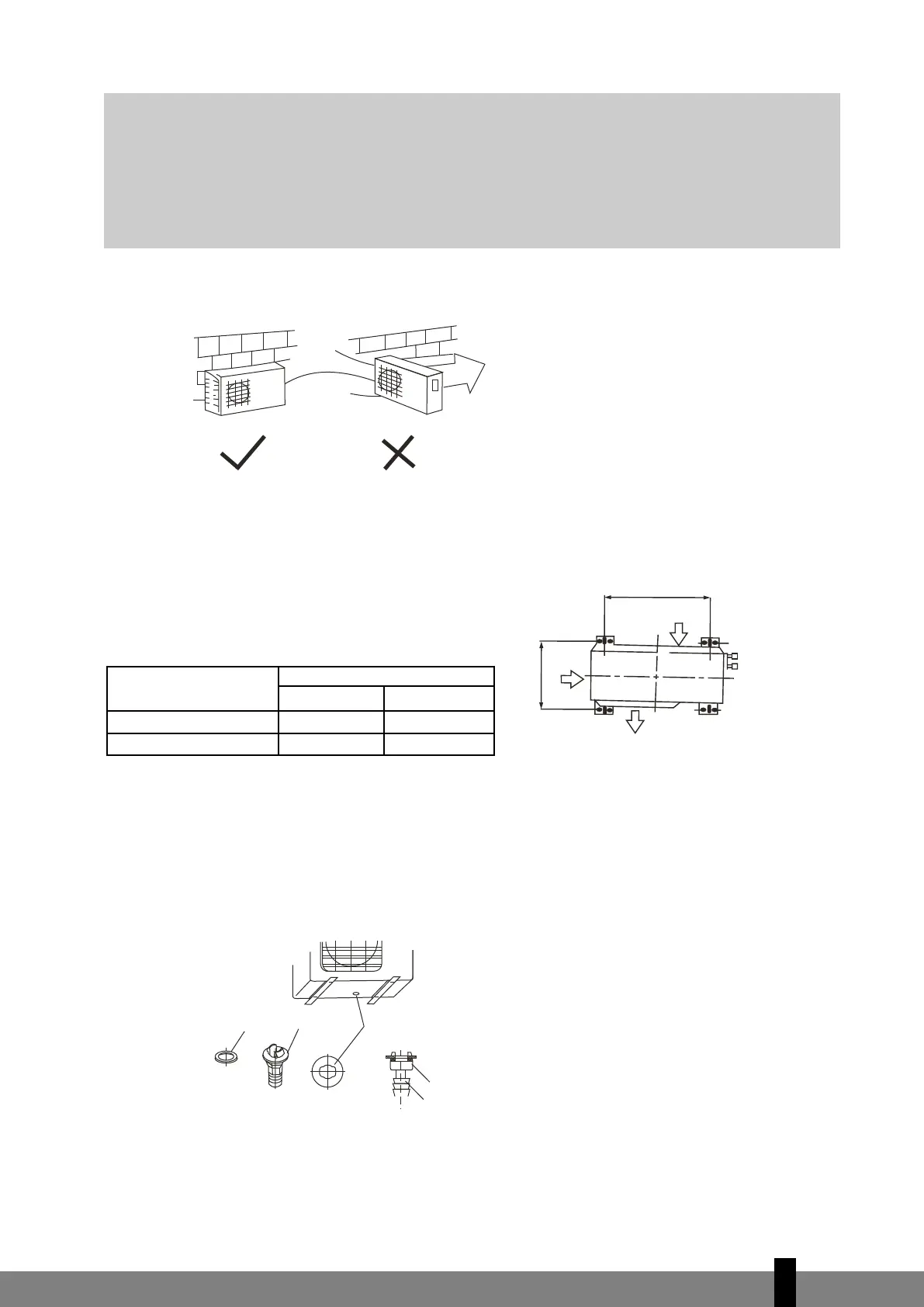

Fig. 12
Anbringen des Geräts für den Außenbereich
Befestigen Sie das Gerät für den Außenbereich mit Schrauben, Federringen und Muttern mit einem Durchmesser
von 10 mm horizontal fest auf einem Betonuntergrund oder einem starren Untergrund.
Fig. 13
Installation des Verbindungsstücks für das Entleeren
(siehe Abb. 14)
Passen Sie die Dichtung in das Ablasskniestück ein und setzen Sie das Verbindungsstück für das Entleeren in
das Loch auf der Unterseite des Geräts für den Außenbereich ein und drehen Sie beides um 90°, um sie sicher
festzudrehen. Verbinden Sie das Verbindungsstück für das Entleeren mit dem Ablaufschlauch (nicht im
Lieferumfang enthalten). Damit kann Kondenswasser, das während des Heizmodus der Klimaanlage erzeugt
wird, abgelassen werden.
Fig. 14
Für TSCS Geräte
Starker
Wind
G
ACHTUNG
Bei einer hängenden Installation müssen alle Installationsbefestigungen die technischen
Voraussetzungen erfüllen. Die Installationswand muss stark genug sein. Anderenfalls müssen
Schritte unternommen werden, diese zu verstärken. Die Verbindung zwischen Klammer und
Wand sowie zwischen der Klammer und der Klimaanlage muss fest, stabil und zuverlässig sein.
Versuchen Sie nicht, das Gerät zu installieren, falls Zweifel bestehen, sondern lassen Sie die
Tragkraft der Befestigung von einem Fachmann berechnen und fertigen.
L
ufteinlass
Luftauslass
Luft-
einlass
Abmessungen Außen-
gerät in mm (BxHxT)
Abmessungen
A (mm) B (mm)
780x540x250 549 276
760x590x285 530 290
Dichtring
Verbindungsstück
für das Entleeren
Öffnung an der Unterseite des
Geräts für der Außen bereich
Dichtring
Ablaufrohr
