W modelach TSCS
PODŁĄCZANIE PRZEWODÓW CZYNNIKA CHŁODNICZEGO
W modelach TSCS
Patrz ‘Quick Installation Guide’.
Fig. 16
Aby rozłączyć obie części złącza:
Krok 1: Wyłącz zasilanie klimatyzatora i wyciągnij przewód zasilający zasilania z gniazda ściennego.
Krok 2: Odczekaj pięć minut do czasu wyrównania ciśnienia między sprężarką jednostki wewnętrznej a skra-
placzem jednostki zewnętrznej.
Krok 3: Pociągnij dźwignię męskiej części złącza do góry, w kierunku męskiej części złącza maksymalnie do tyłu.
Krok 4: Wciągnij tuleję rozprężną na żeńskiej części złącza w celu zwolnienia męskiej części złącza.
Krok 5: Aby zabezpieczyć i chronić przed kurzem, ponownie załóż nasadkę ochronną i zaślepkę.
≥ ø85 mm
S
1825 - S1833 - S1847
I
nstallation & Service Manual
www.zibro.com/download
3.03
≥ 20
cm
< 20
cm
G

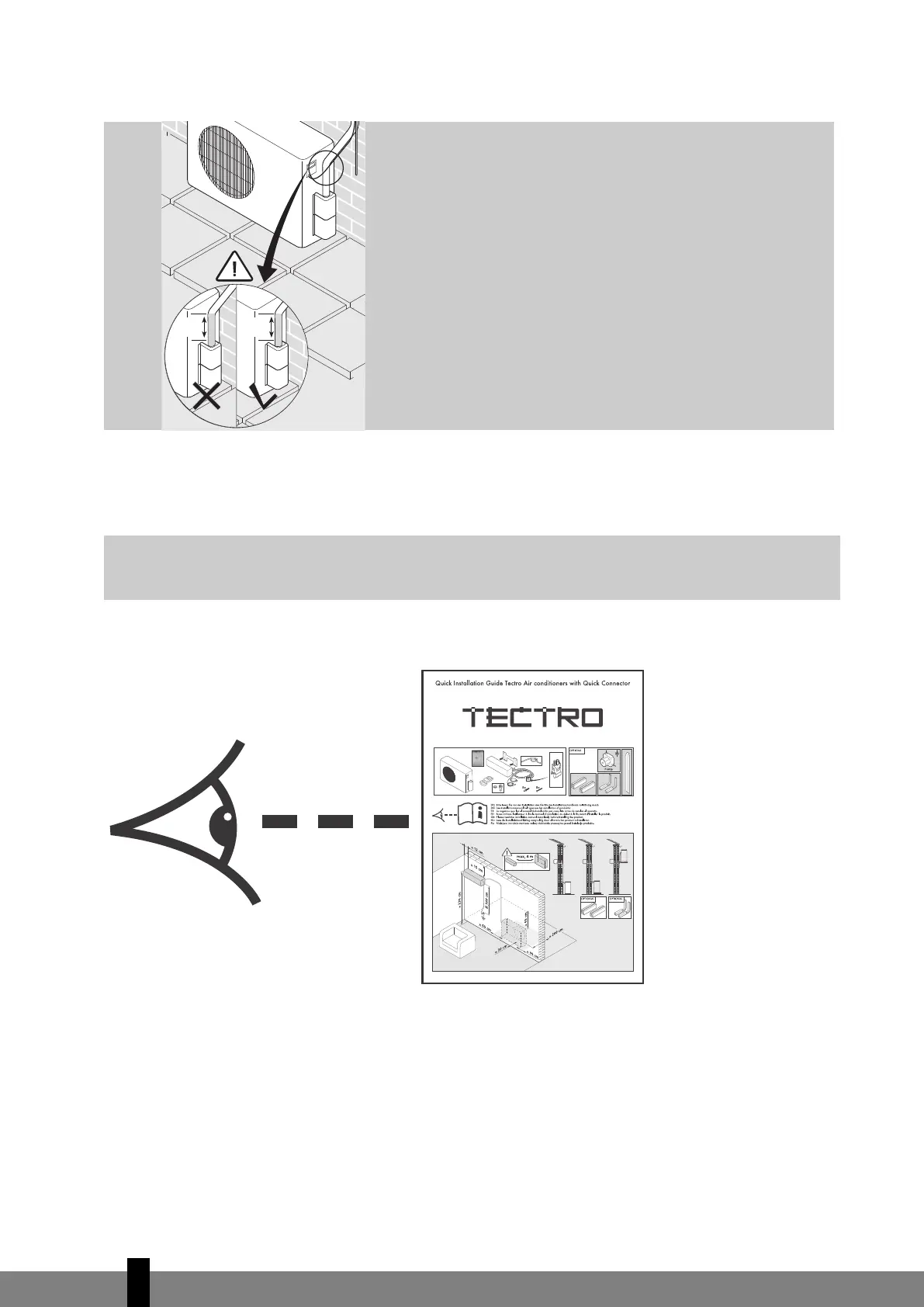

Koniec przewodu czynnika chłodniczego o długości 20 cm,
znajdujący się w pobliżu złącza, musi być wyprostowany.
Zgięcie go może spowodować wyciek czynnika
chłodniczego, co również nie jest objęte gwarancją.
Rys. 15
G
PRZESTROGA
Dla własnego bezpieczeństwa, podczas podłączania rur należy zakładać okulary ochronne i rękawice.
:
132
