1. Ein 4,5 Meter langes Kabel für die elektrische Befestigung zwischen Innen- und Außengerät ist im
Lieferumfang enthalten und befindet sich in der Verpackung der Kühlleitungen.
2. Das elektrische Kabel ist mit einer elektrischen Schnellkupplung ausgestattet.
3. Das Außengerät ist ebenfalls mit einer elektrischen Schnellkupplung ausgestattet.
4. Entfernen Sie den Deckel des Steuergeräts vom Außengerät, indem Sie die Schraube lockern.
5. Halten Sie die 2 Steckverbinder des Innengeräts fest und stecken Sie den dazugehörigen Steckverbinder
des Außengeräts hinein, bis er hörbar einrastet. Sichern Sie das Kabel auf der Anschlussplatte mit der
K
abelschelle. (Abb. 21 und 22)
6. Schließen Sie das Massekabel jeweils an die Anschlussklemme auf der Anschlussplatte an.
7. Jetzt ist der elektrische Anschluss fertig.

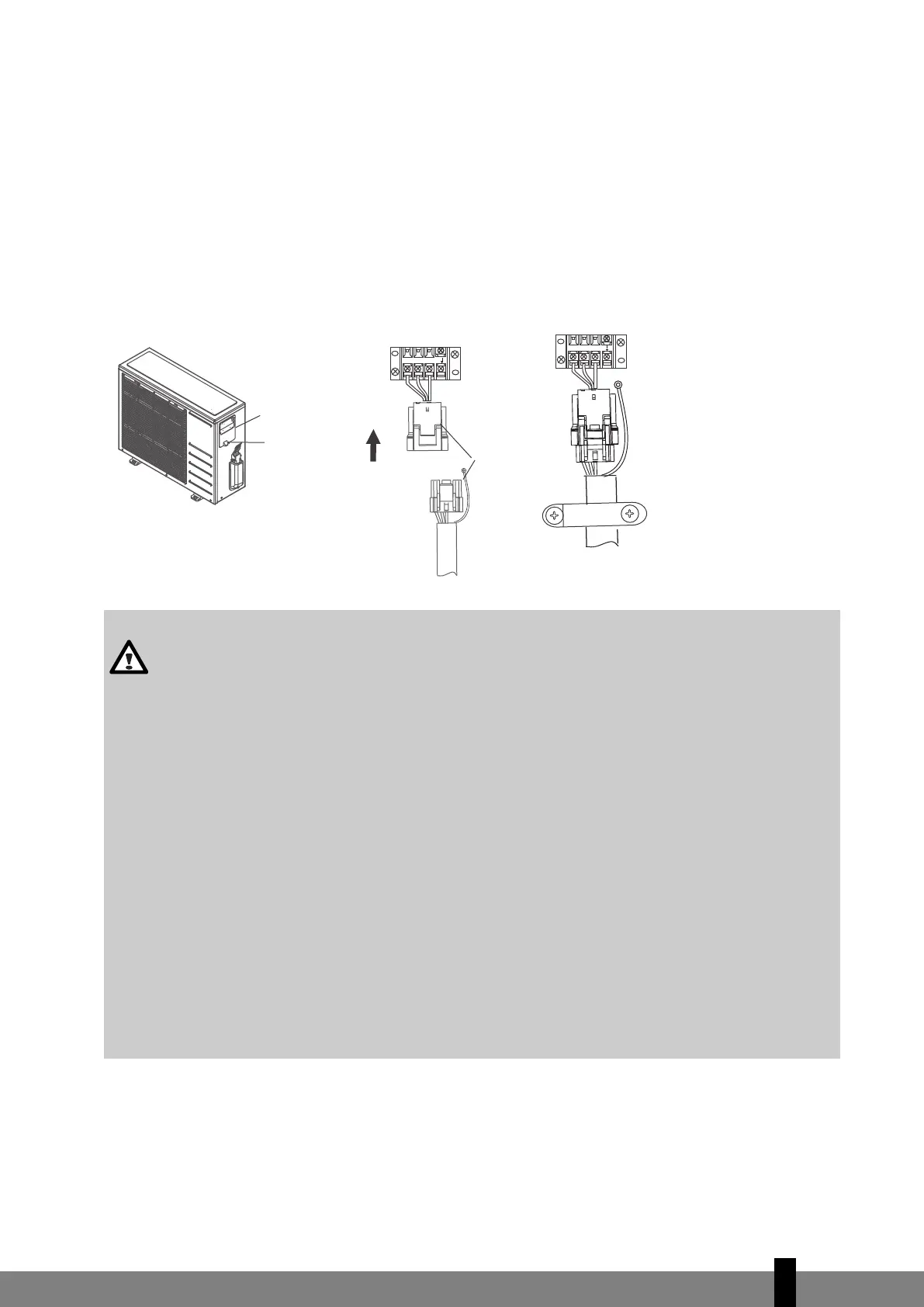

Fig. 23
Schließen Sie das Kabel am Gerät für den Außenbereich an
(siehe Abb. 24)
1. Entfernen Sie die elektrischen Bauteile vom Gerät für den Außenbereich.
2. Schließen Sie die Verbindungskabel an die Anschlüsse auf dem Anschlussblock der Geräte für den
Innen- und Außenbereich an, die über die entsprechenden Nummern verfügen.
3. Bilden Sie eine Schlaufe der Verbindungskabel der Geräte für den Innen- und Außenbereich wie in der
Außengerät
Deckel der
S
teuerung
Schraube
Außengerät
S
teckverbinder
zum Innengerät
oder
‘click’
S
ichern Sie das Kabel mit
e
iner Kabelschelle
VORSICHT
Bereiten Sie die Verdrahtung wie folgt vor, wenn obige Bedingungen erfüllt sind:
• Für die Klimaanlage muss immer ein separater Stromkreis verwendet werden. Befolgen Sie das
Verdrahtungsschema auf der Innenseite der Regelungsabdeckung.
• Die Schrauben, welche die Verdrahtung im Elektrokasten halten, können sich aufgrund von
Vibrationen lösen, die durch den Transport verursacht werden. Überprüfen Sie diese und
vergewissern Sie sich, dass sie alle fest angezogen sind. (Falls sie lose sind, können die
Leitungen durchbrennen.)
• Überprüfen Sie die technischen Daten der Stromquelle.
• Überprüfen Sie, ob die zugeführte elektrische Leistung ausreichend ist.
• Achten Sie darauf, dass die Startspannung bei mindestens 90 % der auf dem Namensschild
angegebenen Nennspannung beibehalten wird.
• Überprüfen Sie, ob die Kabelstärke den Angaben zur Stromquelle entspricht.
• Installieren Sie immer einen Fehlerstromschutzschalter.
• Folgende Situationen können durch einen Spannungsabfall ausgelöst werden: Vibrationen
eines Magnetschalters, die den Unterbrecherkontakt beschädigen, die Sicherung auslösen, die
normale Funktion der Überlastung stören.
• Möglichkeiten zum Trennen von einer Stromquelle sollten fest verdrahtet sein und sollten eine
durch einen Luftspalt hergestellte Kontakttrennung mit mindestens 3 mm Abstand bei jedem
aktiven (Phasen-) Leiter haben.
