INSTALACIÓN DEL MÓDULO INTERIOR
1. Coloque la placa de instalación
1. Coloque la placa de instalación en horizontal sobre componentes que formen parte de la estructura
de la pared con espacio suficiente alrededor.
2. Si la pared es de ladrillo, hormigón o materiales similares, practique ocho orificios de 5 mm de diá-
metro con un taladro. Introduzca los ganchos de anclaje apropiados para los tornillos de montaje .
3. Fije la placa de instalación a la pared mediante ocho tornillos de tipo A .
PRECAUCIÓN
• Asegúrese de que el aparato disponga de un espacio libre a ambos lados de más de 12 cm.
E
l módulo interior debe instalarse a una distancia mínima de 15 cm del techo.
• Utilice un detector de metales para evitar daños innecesarios a la pared.
• El módulo interior debe instalarse en la pared a una altura mínima de 2,3 metros del suelo.
• Al menos dos de las direcciones A, B y C deben estar libres de obstáculos. Fig. 3
G
ATENCIÓN
Esta ilustración se ofrece únicamente a título explicativo y orientativo. Las ilustraciones pueden
ser diferentes del aparato de aire acondicionado que ha adquirido.
G
ATENCIÓN
Los tramos de cobre deben aislarse por separado unos de otros.
G
NOTA
Coloque la placa de instalación y practique los orificios en la pared conjugando la estructura de la
pared con los puntos de montaje correspondientes de la placa de instalación. (Las dimensiones
están en milímetros a menos que se indique lo contrario.)

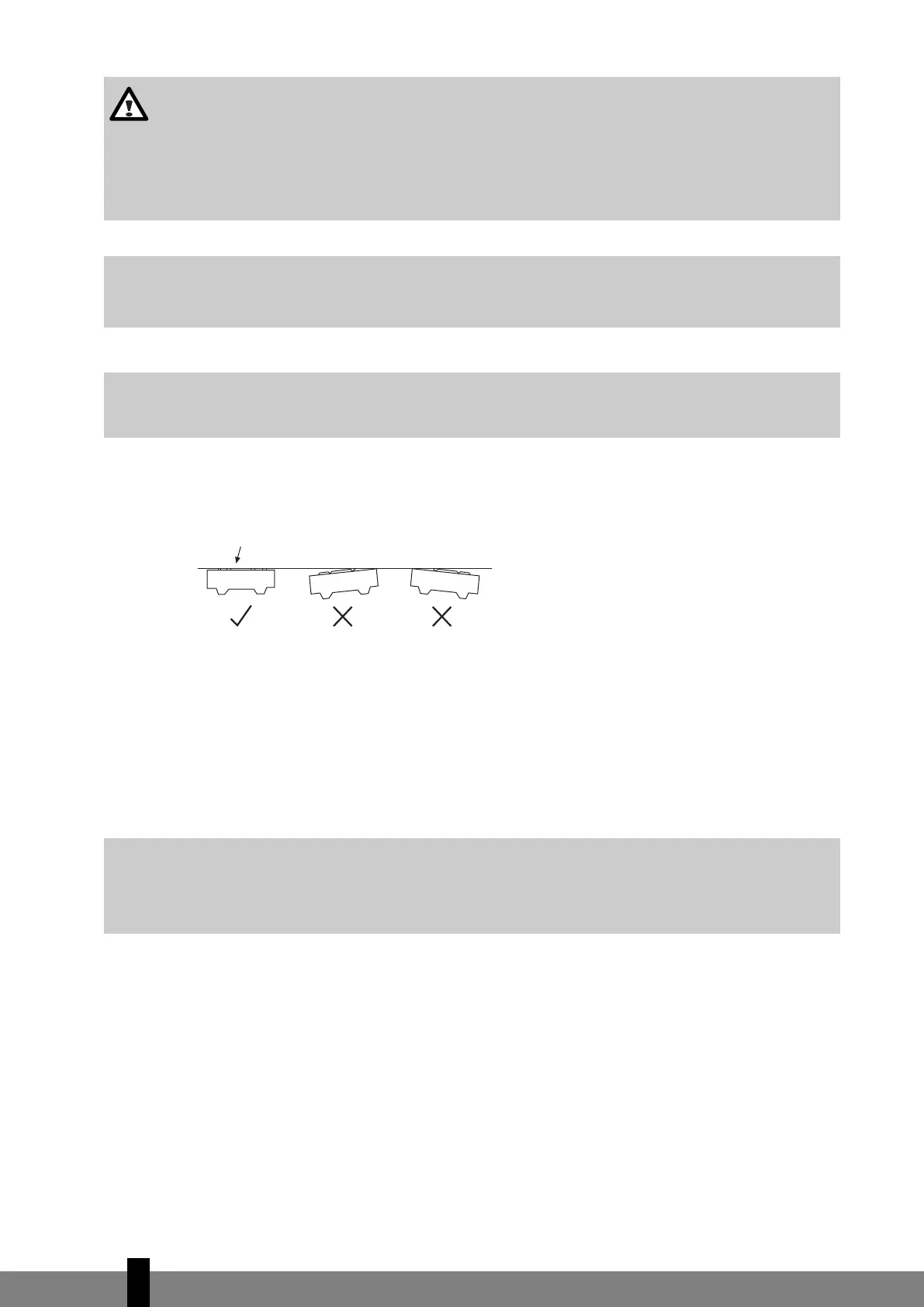

Orientación correcta de la
p
laca de instalación
5
46
