Fig. 5

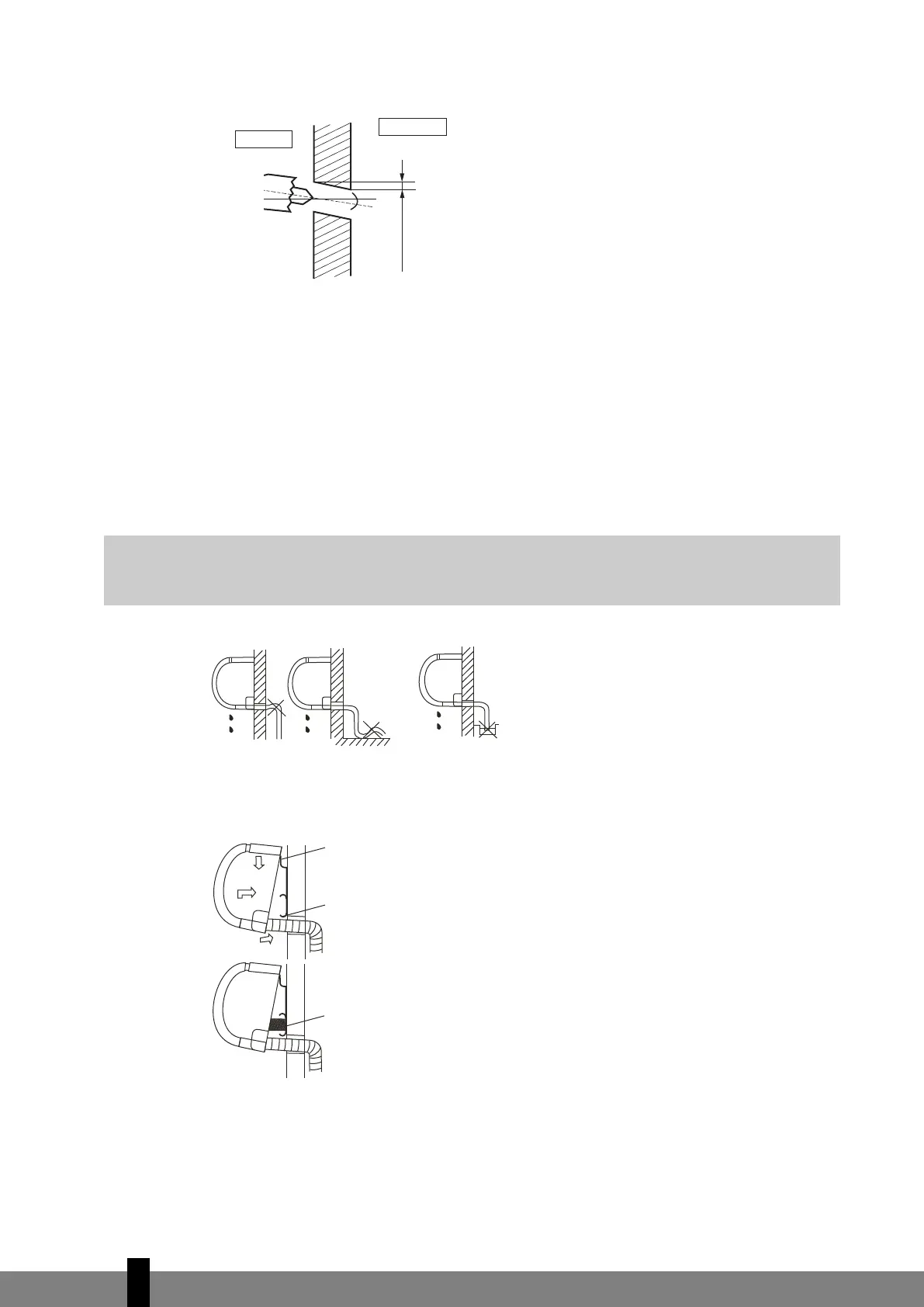

2. Practique un orificio en la pared
1. Determine la posición del orificio de acuerdo con el diagrama indicado en la fig. 4 & 5. Practique un
orificio de (≥ 85 mm para los modelos TSCS 4xx / ≥ 65 mm para los modelos TS 4xx) en dirección ligera-
mente descendente hacia el exterior, con el fin de evitar que el agua penetre en el interior.
2. Cuando practique orificios en rejillas o chapas metálicas y otros materiales similares, utilice siempre
prensaestopas.
3. Instalación de los conductos de conexión y desagüe
Fig. 6
1. Cuando conecte la prolongación del desagüe, aísle con revestimiento la zona de conexión de la pro-
longación y no permita que el desagüe cuelgue flojo.
Fig. 7
Conducto de conexión
2. Para instalar los conductos de los laterales izquierdo y derecho, retire la tapa correspondiente del panel
lateral. Debe conservarse la tapa del conducto, ya que puede utilizarse si se traslada el aparato a otro
lugar.
G
NOTA
Dirija siempre el conducto de desagüe hacia abajo en todo momento. NO instale el conducto
indicado en la fig. 6.
Una elevación impedirá la circulación
del agua.
No introduzca el extremo del
conducto de desagüe en el agua.
Gancho superior
Gancho inferior
Almohadilla
Fig. 8
P
ared
I
nterior
Exterior
≥5°
5 - 7 mm
par 100 mm
5
48
