3
69
Fig. 8
4. Installation unité intérieure (pour les modèles TSCS)
1. Faire passer le tuyau par l’ouverture pratiquée dans le mur.
2. Placer l’attache supérieure située à l’arrière de l’unité intérieure sur le crochet supérieur du support de
montage et déplacer l’unité latéralement pour s’assurer qu’elle est bien fixée.
3. La partie femelle peut facilement être mise en place en insérant une cale en matériau souple entre l’u-
nité intérieure et le mur. Retirez la cale une fois l’opération terminée. Fig. 7
4. Appuyer la partie inférieure de l’unité intérieure contre le mur. La déplacer latéralement et verticale-
ment pour s’assurer qu’elle est bien fixée.
Fig. 9 Fig. 10

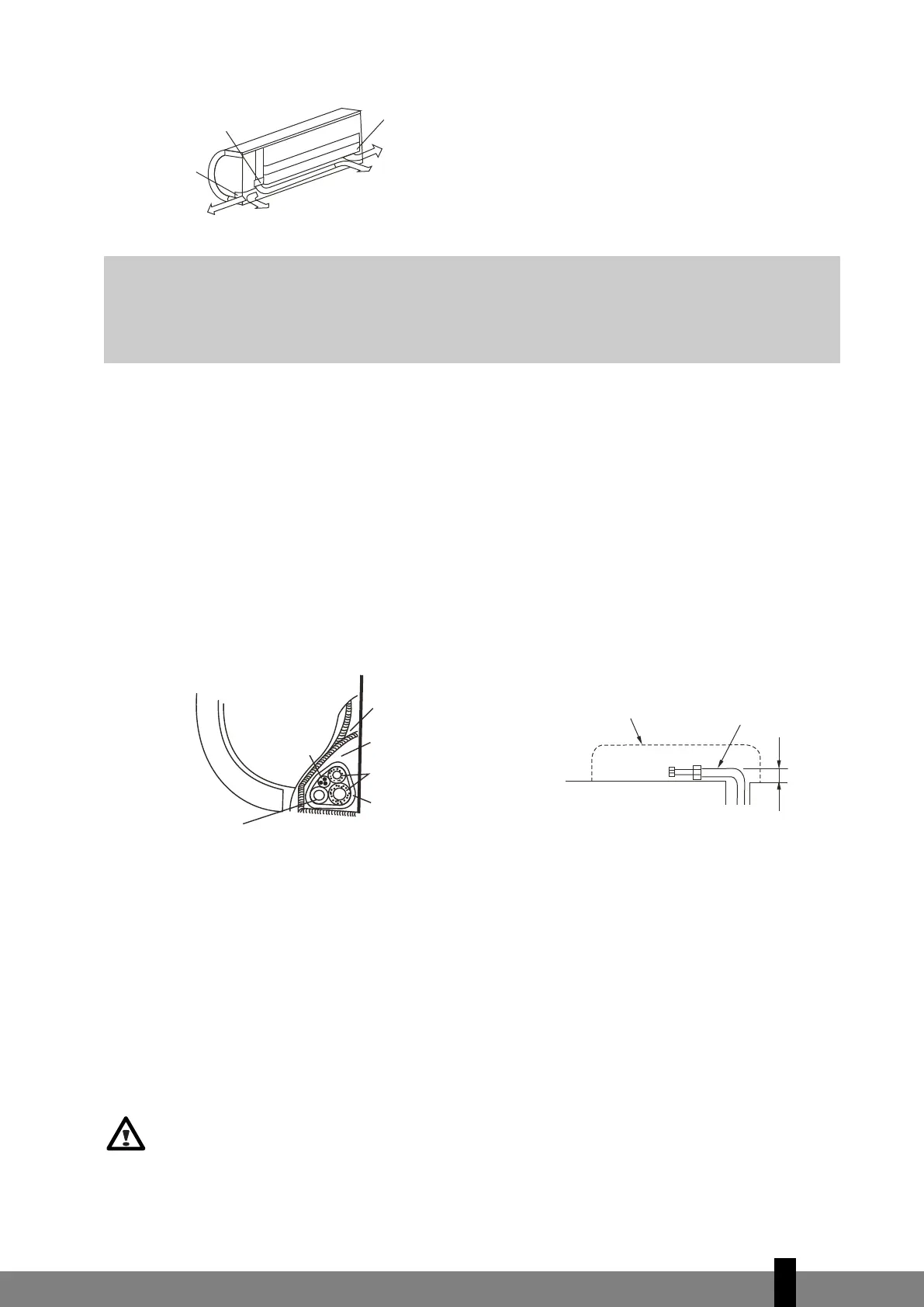

Installation unité intérieure (pour les modèles TS 4xx)
Pour l’installation des tuyaux arrière gauche et arrière droit, procéder comme illustré. Courber le tuyau de
raccordement à 43 mm du mur ou moins. (illustration 9 et 10)
1. Faire passer le tuyau par l’ouverture pratiquée dans le mur.
2. Placer l’attache supérieure située à l’arrière de l’unité intérieure sur le crochet supérieur du support de
montage et déplacer l’unité latéralement pour s’assurer qu’elle est bien fixée.
3. Pour raccorder les tuyaux, soulever l’unité intérieure à l’aide d’un coussinet placé entre l’unité et le mur.
Ôter le coussinet une fois l’installation terminée.
4. Appuyer la partie inférieure de l’unité intérieure contre le mur. La déplacer latéralement et verticale-
ment pour s’assurer qu’elle est bien fixée.
Voir illustration 11: Prenez les plus grandes précautions lorsque vous pliez le tuyau de réfrigérant
à l’arrière de l’unité ! Le tuyau est en cuivre. Si la partie indiquée du tuyau est pliée plus d’une fois, le cuiv-
re commencera à se fissurer. La fissure du tuyau peut provoquer une fuite du liquide réfrigérant, ce qui n’est
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
4
3
Contour unité
intérieure
Tuyau de
raccordement
Unité intérieure
Bac de récupération
des condensats
Chambre des tuyaux
Tuyau de raccordement
Faisceau de tuyaux attachés
Flexible de
d
rainage
Flexible de drainage
Fig. 9
Support de tuyau
Couvercle tuyau
(gauche)
Tuyau gauche
Tuyau arrière
gauche
Tuyau arrière droit
Tuyau
droit
Couvercle tuyau
(droit)
G
ATTENTION
Courber le tuyau avec le plus grand soin. S’assurer qu’il est courbé et non tordu. Ne pas installer
un tuyau tordu car il pourrait être à l’origine de fuites de fluide frigorigène. Consultez le
revendeur où vous avez acheté votre appareil ou un installateur agréé.
