3
71

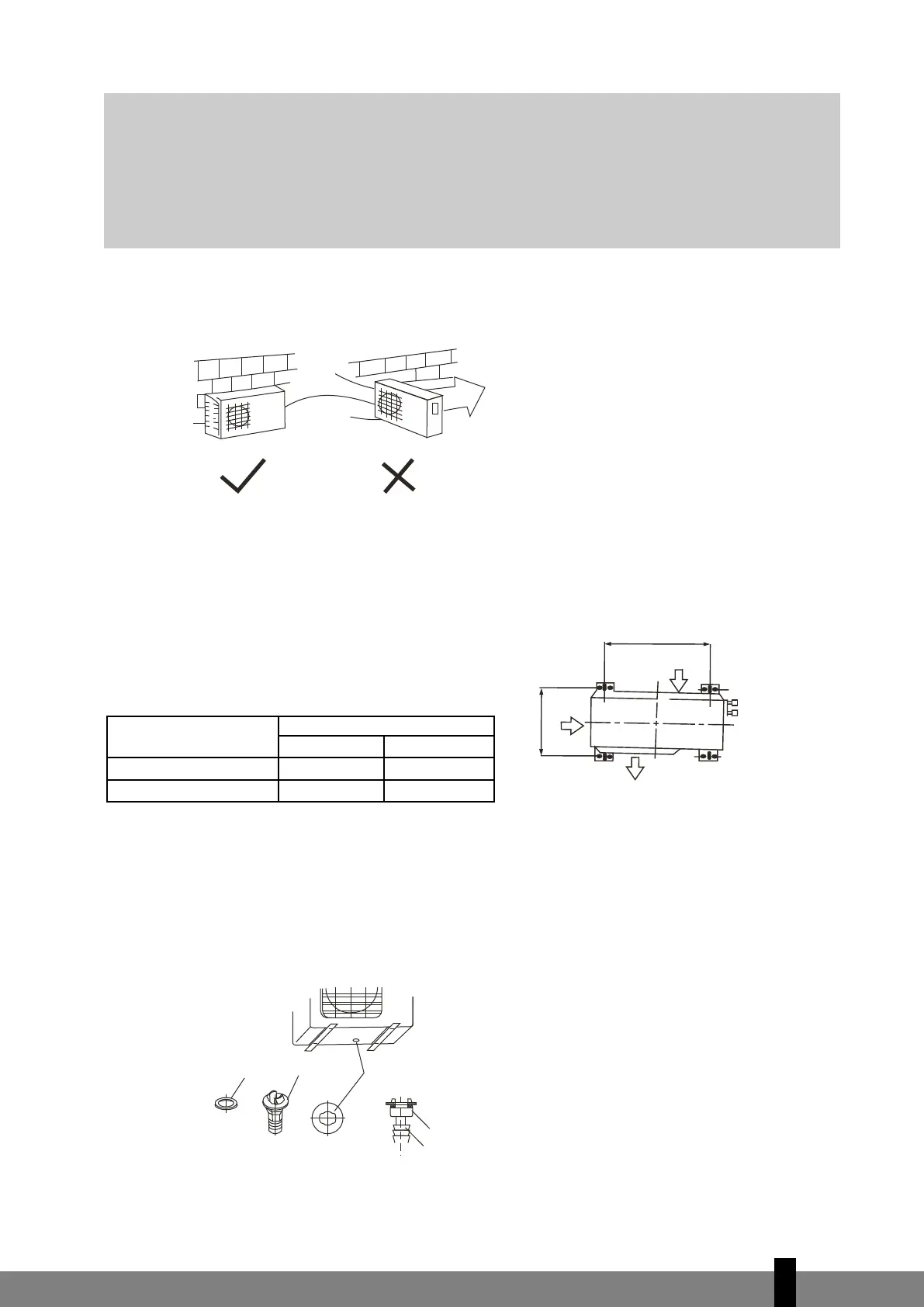

Pour des capacités ≤ 7,0 kW : ne jamais placer l’unité extérieure à plus de 8 mètres au-dessus ou en dessous
de l’unité intérieure.
Fig. 12
Fixation de l’unité extérieure
Fixer l’unité extérieure avec des boulons, des rondelles d’arrêt et des écrous de ø 10 mm à l’horizontale sur
un support en béton ou rigide, en veillant à bien serrer.
Fig. 13
Installation du joint de drainage
(voir fig. 14)
Fixer la garniture dans le coude du drain puis insérer le joint dans l’ouverture ménagée dans le capot infé-
rieur de l’unité extérieure. Faire tourner à 90 ° pour assembler les éléments de manière sécurisée. Raccorder
le joint de drainage à l’extension du flexible de drainage (non livrée) afin que l’eau condensée qui se déga-
ge lorsque le climatiseur fonctionne en mode chauffage puisse s’évacuer.
Fig. 14
Pour les modèles TSCS
G
ATTENTION
Si l’unité doit être suspendue, le support de l’installation doit être conforme à toutes les
exigences techniques. Le mur qui accueillera l’unité doit être assez robuste. Si cela n’est pas le cas,
il convient de le renforcer. Le raccord support/mur et support/climatiseur doit être solide, stable et
fiable. En cas de doute ou d’incertitude, ne pas essayer d’installer l’unité. Faire appel à un
ingénieur spécialisé qui évaluera et concevra le support.
Vent
f
ort
Entrée d’air
Sortie d’air
Entrée
d’air
Dimensions unité exté-
rieure en mm LxHxP
Dimensions
A (mm) B (mm)
780x540x250 549 276
760x590x285 530 290
Garniture
Joint de
drainage
Ouverture dans le
capot inférieur de
l’unité extérieure
Garniture
Flexible de drainage
