Étape 1: Veillez à ce que la poignée de l’extrémité mâle soit bien en position ouverte, de façon à ce que les
prises mâles soient en retrait dans leur support.
Étape 2: Retirez le capot de protection en plastique situé sur l’unité extérieure et insérez le manchon mâle
dans l’extrémité femelle située le long de l’appareil.
Étape 3: Rabattez à moitié la poignée de l’extrémité mâle en exerçant une pression vers le bas du tuyau et
abaissez la manette jusqu’au verrouillage complet du mécanisme. Vous devez entendre le gaz se
répandre dans l’appareil.
Pour désassembler les unités:
Étape 1: Éteignez l’unité et débranchez l’appareil en retirant la fiche électrique de la prise murale
Étape 2: Attendez cinq minutes pour que la pression s’équilibre entre le compresseur de l’unité intérieure
et l’unité extérieure de condensation.
Étape 3: Relevez complètement la poignée du manchon mâle jusque dans sa position initiale.
Étape 4: Retirez la douille de verrouillage du manchon femelle pour libérer le manchon mâle.
Étape 5: Remettez le couvercle et la cheville de protection pour refermer l’ensemble et le protéger de la
poussière.

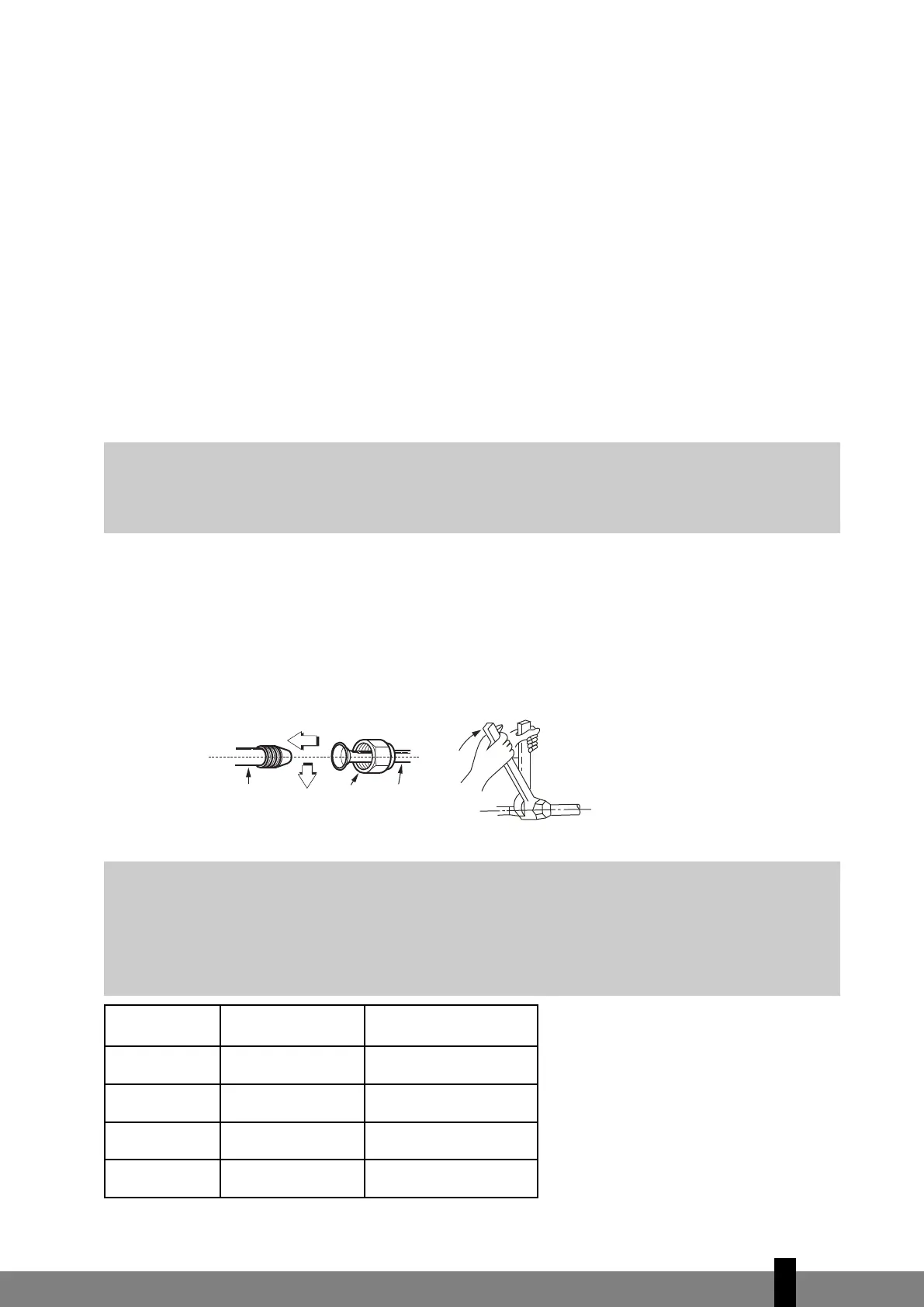

RACCORDEMENT DU TUYAU FRIGORIFIQUE
• Aligner le centre des tuyaux.
• Serrer l’écrou évasé d’abord à la main puis à l’aide d’un tendeur et d’une clé dynamométrique comme
illustré (voir fig. 18 et fig. 19).
• Sélectionner le couple correct (illustré au tableau 1) afin d’éviter que les tuyaux, les raccords et les
écrous ne se détériorent.
Fig. 19 Fig. 20
Tableau 1: couple de serrage
G
ATTENTION
Tous les travaux liés au fluide frigorigène et aux tuyaux frigorifiques doivent être effectués dans
le respect des législations, normes et règlementations locales et exclusivement par un personnel
agréée .
Conduit unité
intérieure
Écrou
évasé
Tuyaux
G
ATTENTION
• Un couple de serrage excessif peut provoquer une rupture de l’écrou selon les conditions
d’installation.
• Tous les travaux liés au fluide frigorigène et aux tuyaux frigorifiques doivent être effectués
dans le respect des législation, normes et règlementations locales par un personnel qualifié et
compétent exclusivement.
Diam. ext.
Couple de serrage
(N.cm)
Couple de serrage
supplém. (N.cm)
Ø 6.35
1500
(153kgf.cm)
1600
(163kgf.cm)
Ø 9.53
2500
(255kgf.cm)
2600
(265kgf.cm)
Ø 12.7
3500
(357kgf.cm).
3600
(367kgf.cm)
Ø 16.0
4500
(459kgf.cm).
4700
(479kgf.cm)
