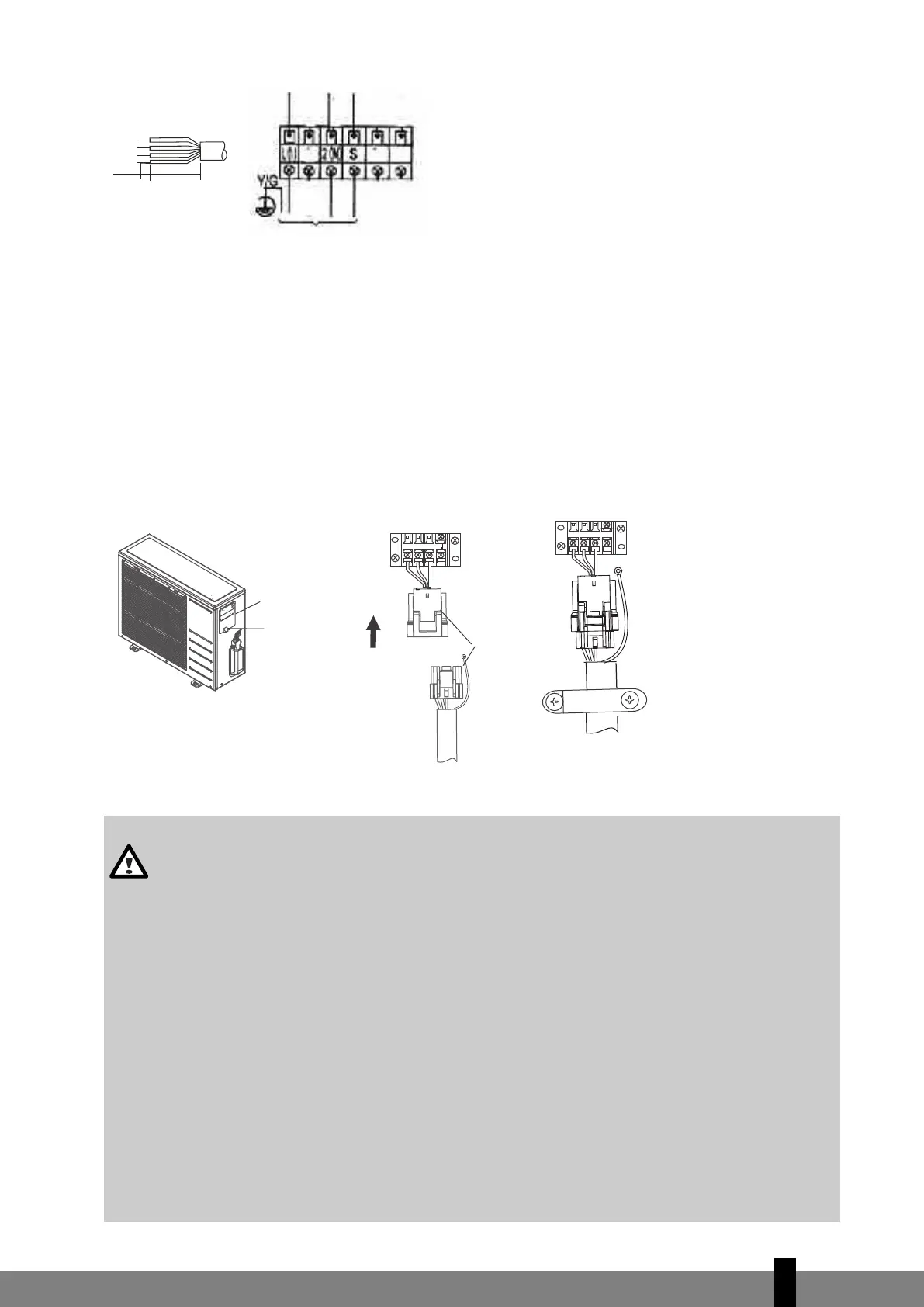

Fig. 22
Branchez le câble sur l’unité extérieure (pour les modèles TSCS)
1. Câble de 4,5 mètres fourni pour le raccordement électrique entre l'unité intérieure et l’unité extérieu-
re, inclus dans le manchon de tuyauterie frigorigène.
2. Le câble électrique est fourni avec un connecteur électrique rapide.
3. L’unité extérieure est également équipée d’un connecteur électrique rapide.
4. Retirez le couvercle en le dévissant.
5. Maintenez les 2 connecteurs de l’unité intérieure (A et B) et insérez-y le connecteur de l’unité extérieure
jusqu’à entendre un clic. Fixez le câble sur le bloc de connexion à l’aide de la bague de fixation.
6. Branchez le fil de mise à la terre individuellement, sur le terminal du bloc de connexion.
7. Le branchement électrique est maintenant terminé.
Fig. 23
sur l’unité intérieure
Unité extérieure
Couvercle
Vis
U
nité extérieure
Connecteur
Vers unité intérieure
ou
Fixez le câble avec la bague de fixation.
‘click’
MISE EN GARDE
Après avoir vérifié les points ci-dessus, préparer le câblage comme suit :
• S’assurer qu’un circuit d’alimentation séparé a bien été prévu pour le climatiseur. Pour ce qui
est du câblage proprement dit, suivre le diagramme affiché à l’intérieur du capot.
• Les vis de fixation des câbles dans le boîtier électrique sont susceptibles de se desserrer en
raison des vibrations auxquelles est soumise l’unité pendant le transport. S’assurer qu’elles sont
bien serrées. (Si elles sont desserrées, les fils risquent de brûler.)
• Contrôler les spécifications liées à l’alimentation électrique.
• Vérifier que la tension électrique fournie est suffisante.
• Veiller à ce que la tension de départ soit maintenue à une valeur de plus de 90 pour cent de la
tension indiquée sur la plaquette d’identification.
• Vérifier que l’épaisseur du câble est conforme aux spécifications relatives à l’alimentation
électrique.
• Toujours installer un disjoncteur de fuite à la terre.
• Une chute de la tension peut entraîner les phénomènes suivants : changement de position de
l’interrupteur à commande magnétique, détérioration du point de contact, rupture des fusibles
et perturbation du fonctionnement normal de la décharge à haute intensité.
• Le dispositif de déconnexion du circuit d’alimentation sera incorporé au câblage fixé ; chaque
fil de phase actif sera séparé par un vide d’au moins 3 mm des contacts.
