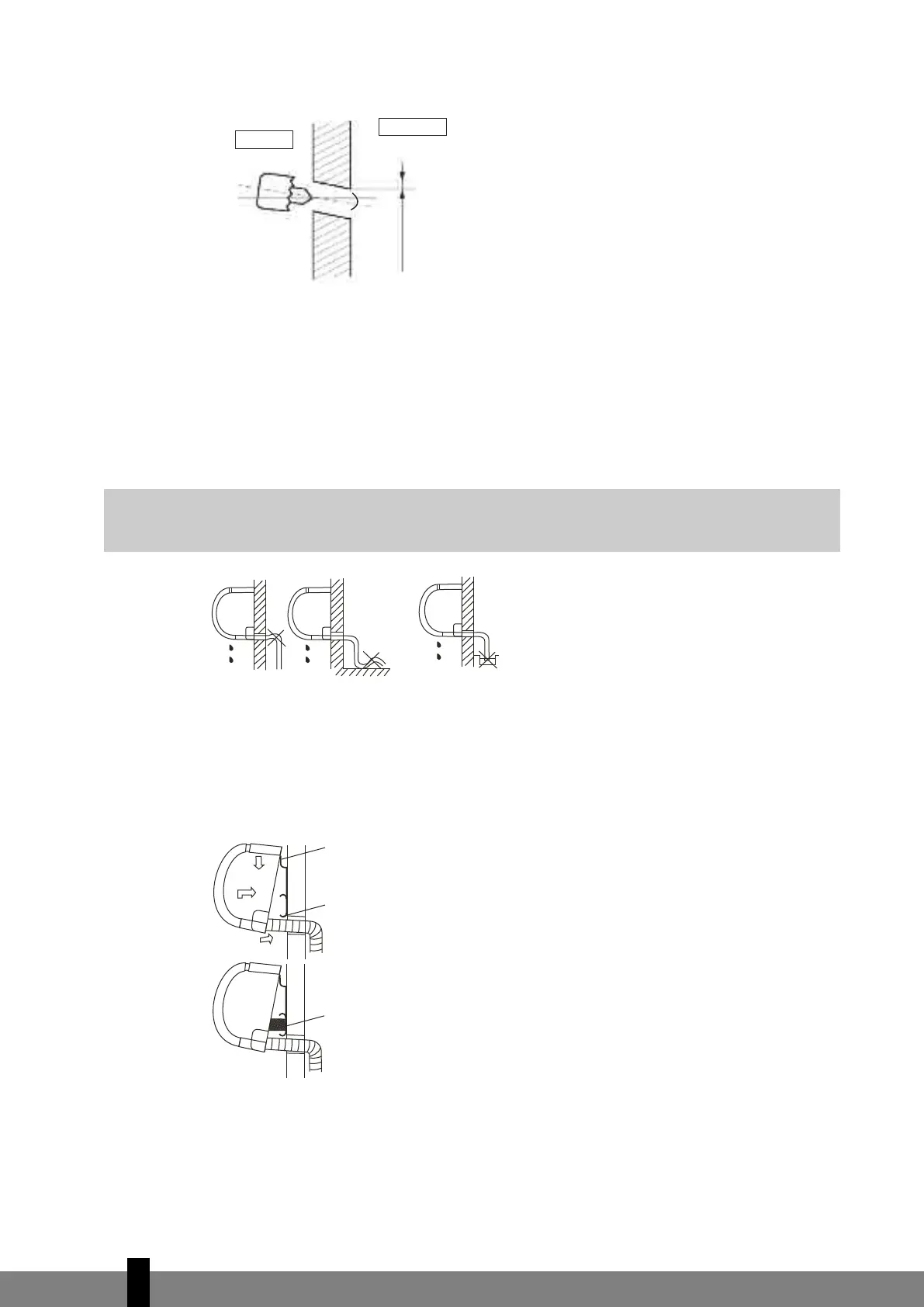

Fig. 5
2. Bor et hul i væggen
1. Bestem hullernes position i henhold til diagrammet i Fig.4 & 5. bor 1 hul (≥ 85 mm TCSC 4xx / ≥ 65 mm
TS 4xx) som skåer let nedad udendørs og derved beskytter imod at vandet kommer ind.
2. Anvend altid hulrør, når der arbejdes med metalbor, metalplade eller lignende.
3. Forbindelsesrør og dræninstallationer
Fig. 6
1. Når der tilkobles ekstra drænslanger, isolere da den tilkoblede slange med en skærm slange, og lad ikke
slangen være slap.
Fig. 7
Tilslutningsrør
2. Fjern rørdækslet fra sidepanelet i venstre og højre side. Rørdækslet skal gemmes, da det skal bruges,
hvis airconditionanlægget skal flyttes til et andet sted.
G
Lad altid drænslangen løbe nedad hele vejen. Installere ikke drænslangen som vist i Fig.6.
Blokere ikke vandet med en stigning.
Placere ikke enden af drænslangen
i vand.
Øverste krog
Nederst krog
Pudemateriale
V
æg
I
ndendørs
Udendørs
?5°
5 - 7 mm
per 100 mm
