6
29
Fig. 8

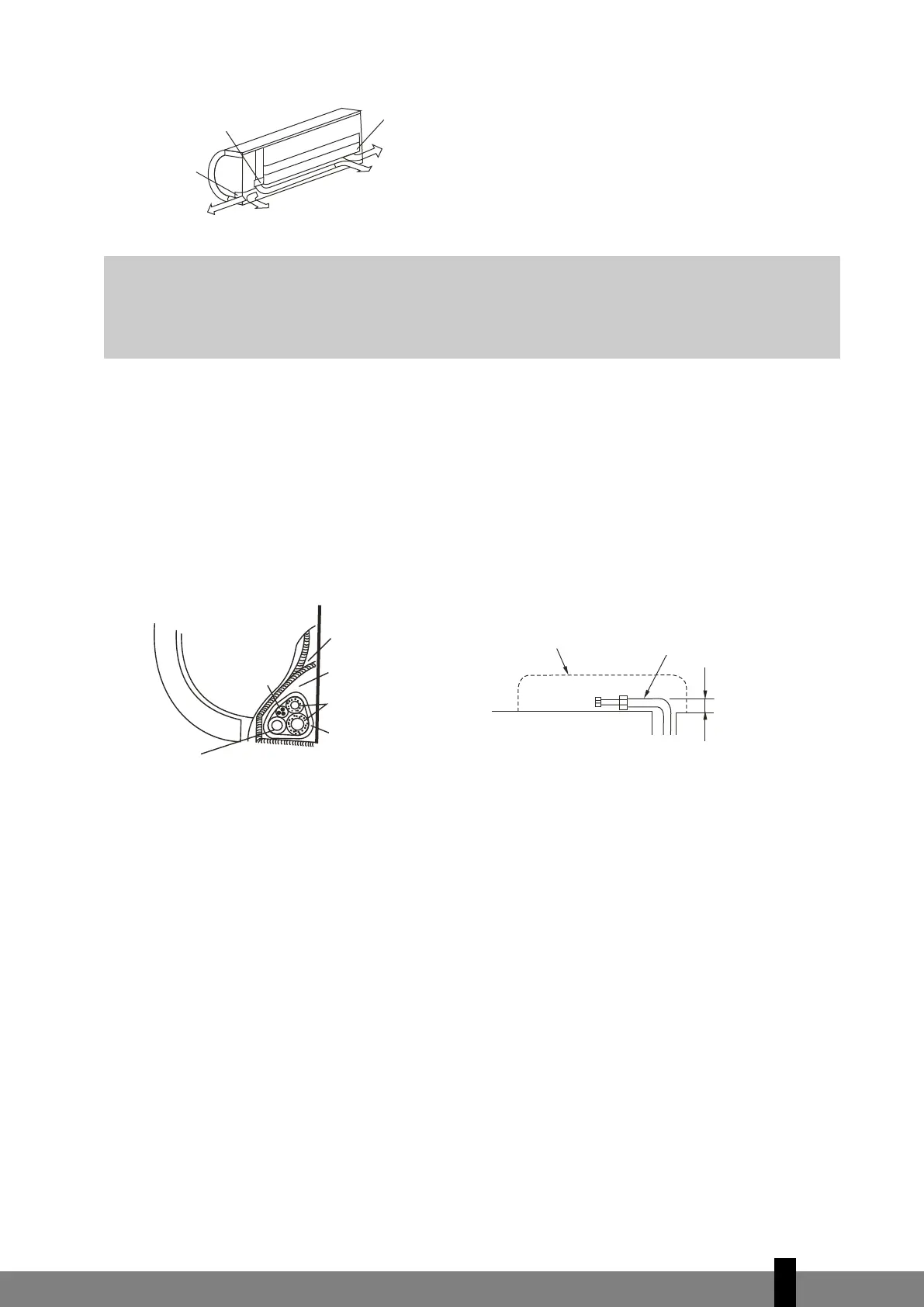

4. Indendørsenheden installation (TSCS)
1. Skub ledningen gennem hullet i væggen.
2. Placere den øverste krog på bagsiden af indendørsenheden på det øverste hængsel på installations-
pladen, flyt da indendørsenheden fra side til side for at se om den er sat fast sikkert.
3. Den kvindelig halvdel kan nemt løfte indendørsenheden med et blødt materiale mellem indendørsen-
heden og væggen. Tag den ud og gør det færdigt. Fig. 7
4. Skub den nederst del af indendørsenheden op mod væggen. Herefter flyttes indendørsenheden fra side
til side, op og ned for at checke om den sidder ordentligt fast.
Fig. 9 Fig. 10
Indendørsenheden installation (TS 4xx)
Rørene på venstre og højre bagside skal installeres som vist. Bøj tilslutningsrøret, så det kan lægges i en
højde på 43 mm højde eller derunder fra væggen (fig 9 og 10).
1. Skub ledningen gennem hullet i væggen.
2. Placere den øverste krog på bagsiden af indendørsenheden på det øverste hængsel på installations-
pladen, flyt da indendørsenheden fra side til side for at se om den er sat fast sikkert.
3. Rørene installeres nemt ved at løfte indendørsenheden op og placere et polstringsmateriale mellem
indendørsenheden og væggen. Materialet fjernes, når rørene er installeret.
4. Skub den nederst del af indendørsenheden op mod væggen. Herefter flyttes indendørsenheden fra side
til side, op og ned for at checke om den sidder ordentligt fast.
Se billedet 11: Vær meget forsigtig, når du bøjer kølemiddelrørene på bagsiden af enheden! Rørene er
lavet af kobber. Hvis den markerede del bøjes mere end 1 gang, begynder kobberet at slå revner på grund
at materialets fysiske egenskaber. Revnerne kan medføre lækage af kølemiddel, hvilket ikke er omfattet af
garantien.
Rørholder
Rørdæksel (venstre)
Venstre rør
Venstre rør på
bagside
Højre rør på bagside
Højre rør
Rørdæksel (højre)
G
BEMÆRK
Udvis altid største forsigtighed, når rørene bøjes. Sørg for, at rørene altid bøjes og ikke bules.
I tilfælde af bulede rør må røret ikke installeres, da dette medfører risiko for lækage. Anlægget
bør installeres af den forhandler, du har købt det af, eller en autoriseret installatør.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
4
3
Skitse af indendørsenhed
Tilslutningsrør
Indendørsenhed
Opsamling
Rørrum
Forbindelsesslange
Emballagebånd
Verbindings-
kabel
Drænslange
