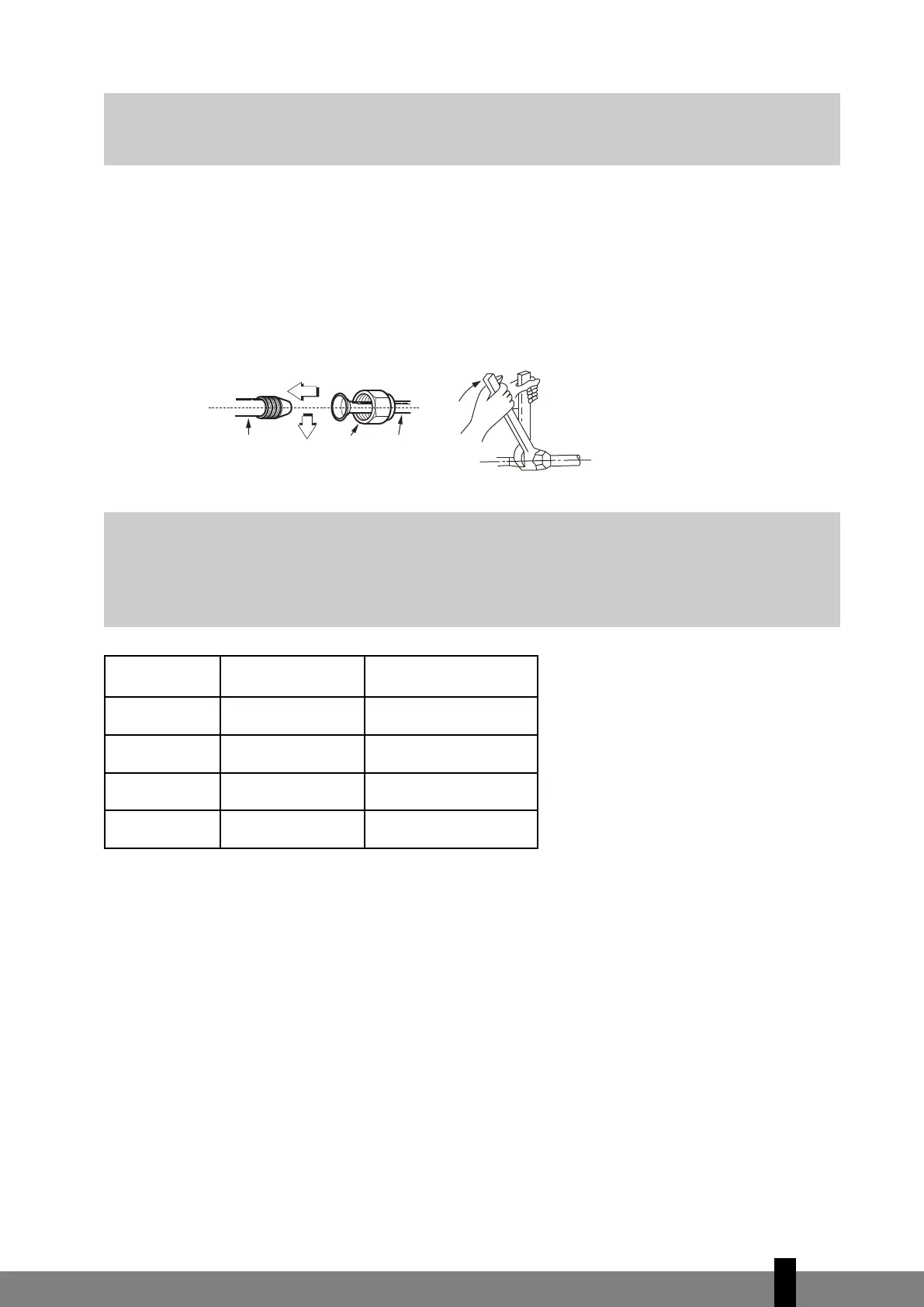

CONEXIÓN DEL CONDUCTO DE REFRIGERANTE
•
Alinee el centro de los conductos.
• Apriete lo suficiente la tuerca abocardada con los dedos y, después, apriétela con una llave de tuercas
dinamométrica, como se indica (ver figs. 18 y 19).
• Elija el par de apriete correcto (indicado en la tabla 1) para evitar dañar los conductos, las piezas de con-
exión y las tuercas.
Fig. 19 Fig. 20
Tabla 1: Par de apriete
CONEXIONES ELÉCTRICAS
Normativa de seguridad eléctrica para la instalación inicial
1. En caso de situación no segura (eléctrica, mecánica y/o del refrigerante), no instale el aparato de aire
acondicionado.
2. La tensión de alimentación debe encontrarse entre el 95 y el 105 % de la tensión nominal indicada en
la tabla de especificaciones.
3. Debe instalarse en el circuito eléctrico un protector contra fugas de corriente y un interruptor general
con 1,5 veces la capacidad máxima del aparato.
4. Cerciórese de que el aparato esté bien conectado a tierra.
5. El cableado debe cumplir con las normas locales y nacionales vigentes y su instalación queda reservada
a un técnico cualificado. Fig. 22 & 23
G
ATENCIÓN
Las conducciones y los trabajos con el refrigerante deben cumplir la legislación, las normas y los
reglamentos vigentes, y solamente deben ser realizados por técnicos cualificados.
C
onducto del
módulo interior
T
uerca
c
ónica
Conducto
G
ATENCIÓN
• En función de las condiciones de instalación, un par de apriete excesivo puede romper la
tuerca.
• Las conducciones y los trabajos con el refrigerante deben cumplir la legislación, las normas y los
reglamentos vigentes, y solamente deben ser realizados por técnicos cualificados.
Diámetro
externo
Par de apriete
(N.cm)
Par de apriete adicional
(N.cm)
Ø 6.35
1500
(153kgf.cm)
1600
(163kgf.cm)
Ø 9.53
2500
(255kgf.cm)
2600
(265kgf.cm)
Ø 12.7
3500
(357kgf.cm).
3600
(367kgf.cm)
Ø 16.0
4500
(459kgf.cm).
4700
(479kgf.cm)
