6. Todas las conexiones deben cumplir con la normativa y los reglamentos locales y nacionales en materia
eléctrica, y deben ser realizadas por un electricista cualificado.
7. Debe utilizarse un circuito independiente y un enchufe exclusivo para el equipo de aire acondicionado.
Consulte la tabla siguiente para obtener información sobre tamaños de cable y especificaciones de
fusibles:
Conexión del cable al módulo interior (para los modelos TS)
1. El cable de conexión entre los módulos interior y exterior deberá ser de tipo H07RN-F.
2. Retire el panel y el tornillo, y luego la tapa de la ventana. (fig. 21)
3. Conecte los cables a los terminales en función de sus marcas. (fig. 22)
4. Envuelva los cables no conectados a terminales con cinta aislante de forma que no puedan tocar nin-
gún componente eléctrico.
5. Fije la abrazadera de sujeción del cable

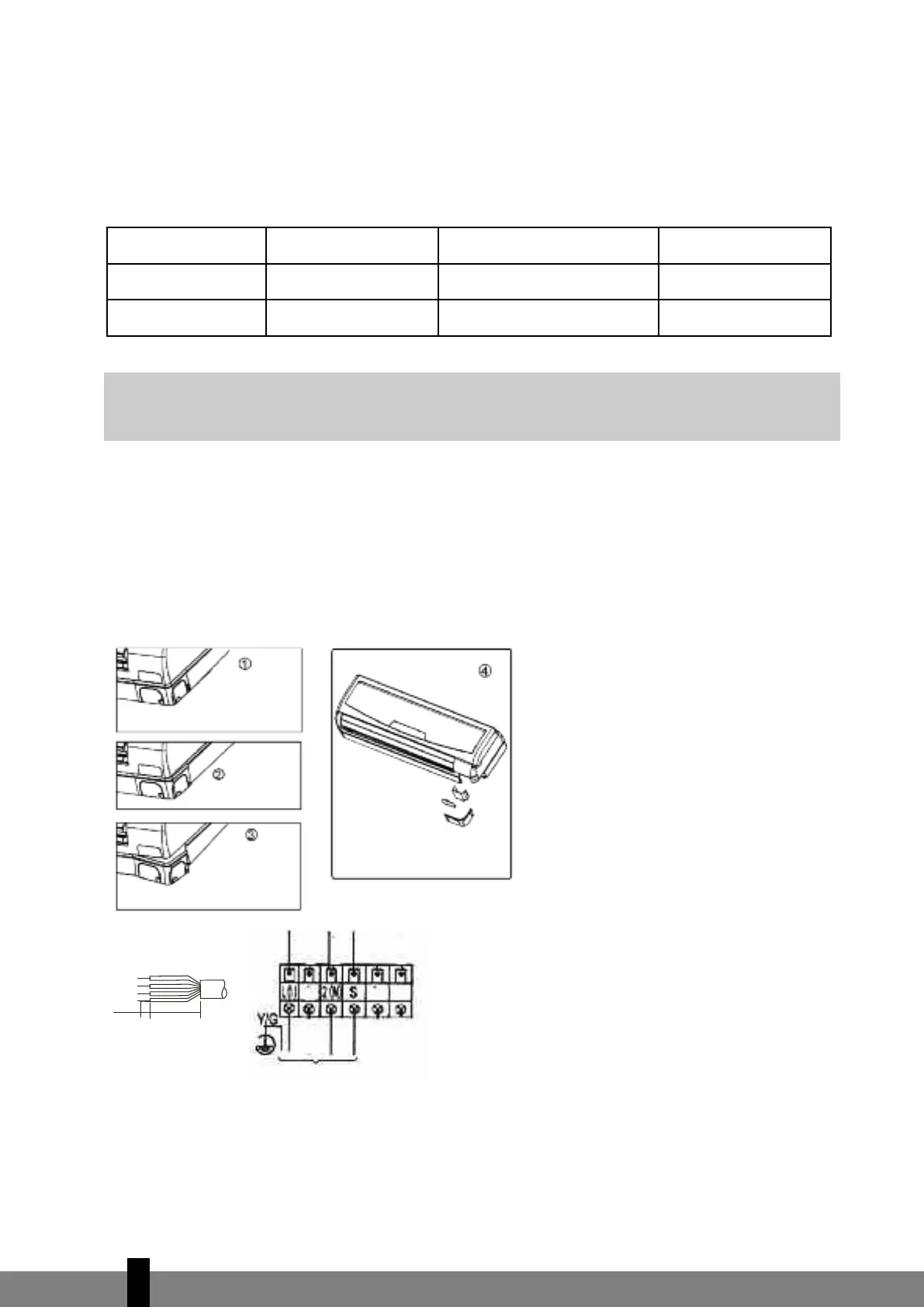

Fig. 21
Fig. 22
Modelo Alimentación eléctrica
Corriente nominal de
entrada (interruptor / fusible)
Tamaño del cable de ali-
mentación
≤ 3,5 kW
230V~50Hz 16A 2,5 mm
2
> 3,5 kW
230V~50Hz 16A slow 2,5 mm
2
G
NOTA!
La tensión de alimentación debe coincidir con la tensión nominal del aparato de aire
acondicionado.
a la unidad interior
1
0
m
m
4
0
m
m
5
