Tectro TS 425 - Page 55

5
55
C
onecte el cable a la unidad exterior (para los modelos TSCS)
1. El paquete incluye un cable de 4,5 metros en la funda del tubo de refrigerante para la conexión eléc-
trica entre las unidades interior y exterior.
2. El cable eléctrico se entrega con un conector eléctrico rápido.
3. La unidad exterior también se entrega con un conector eléctrico rápido.
4. Retire la tapa del mecanismo de control de la unidad exterior aflojando el tornillo.
5. Sujete los 2 conectores de la unidad interior e inserte el conector de la unidad exterior de modo que
o
iga un clic. Fije el cable al tablero de bornes con un sujetacables.
6. Conecte el cable de puesta a tierra al terminal del tablero de bornes.
7. La conexión eléctrica está finalizada.

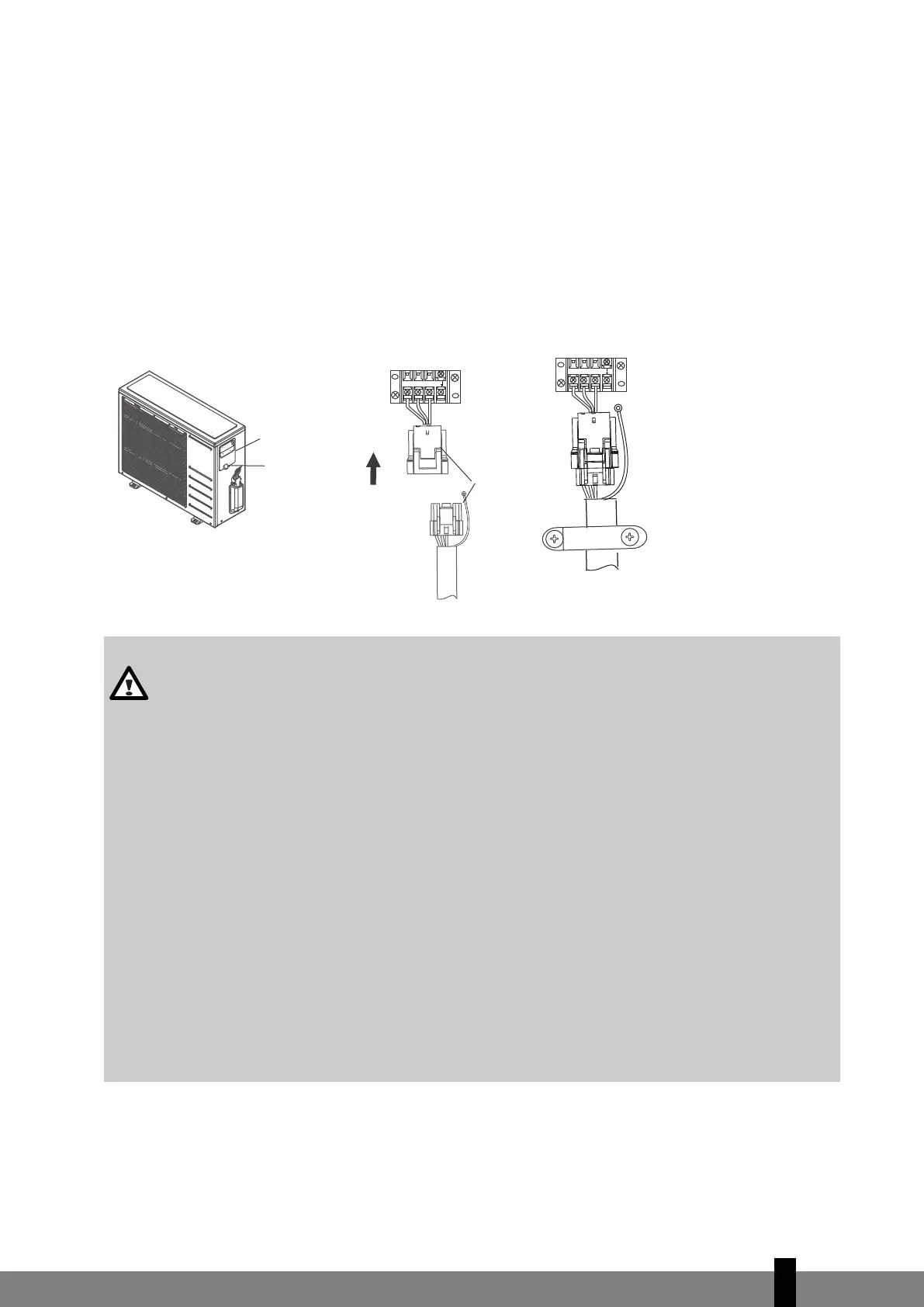

Fig. 23
Conexión del cable al módulo exterior (para los modelos TS)
(ver fig. 24)
1. Retire la tapa de componentes eléctricos del módulo interior.
2. Conecte los cables a los terminales identificados con los números correspondientes en la placa de ter-
LNS
LNS
U
nidad exterior
T
apa del mecanismo
de control
T
ornillo
U
nidad exterior
Conector de
ficha
A la unidad interior
o
Fije el cable con el sujetacables
‘
click’
PRECAUCIÓN
Después de confirmar los elementos anteriores, prepare el cableado del modo siguiente:
• Utilice siempre un circuito de corriente independiente para el equipo de aire acondicionado. En
el diagrama de conexión, que se encuentra en el interior de la tapa, encontrará instrucciones
para realizar la conexión.
• Los tornillos que sujetan los cables en la placa de conexiones eléctricas pueden soltarse debido
a las vibraciones a las que está sometida la unidad durante su transporte. Compruébelos y
asegúrese de que todos estén bien apretados. (Si están sueltos, los cables podrían quemarse.)
• Compruebe las especificaciones relativas a la alimentación eléctrica.
• Confirme que la capacidad de la corriente suministrada sea suficiente.
• Verifique que la tensión de arranque se mantenga en más del 90 % de la tensión nominal
indicada en la placa de características.
• Compruebe que el grosor del cable sea el que se indica en las especificaciones de la corriente de
alimentación.
• Instale siempre un circuito a tierra de protección contra fugas.
• Una caída de tensión puede causar los siguientes problemas: vibración de un interruptor
magnético, que dañará el punto de contacto, rotura del fusible y alteración del funcionamiento
normal de sobrecarga.
• El cableado fijo debe incluir medios para la desconexión de la corriente de alimentación y tener
un entrehierro de separación de al menos 3 mm en cada conductor (de fase) activo.
