Tekmar 519 - Page 6

© 2014 519_Q - 02/14
6
Une Entreprise de Watts Water Technologies

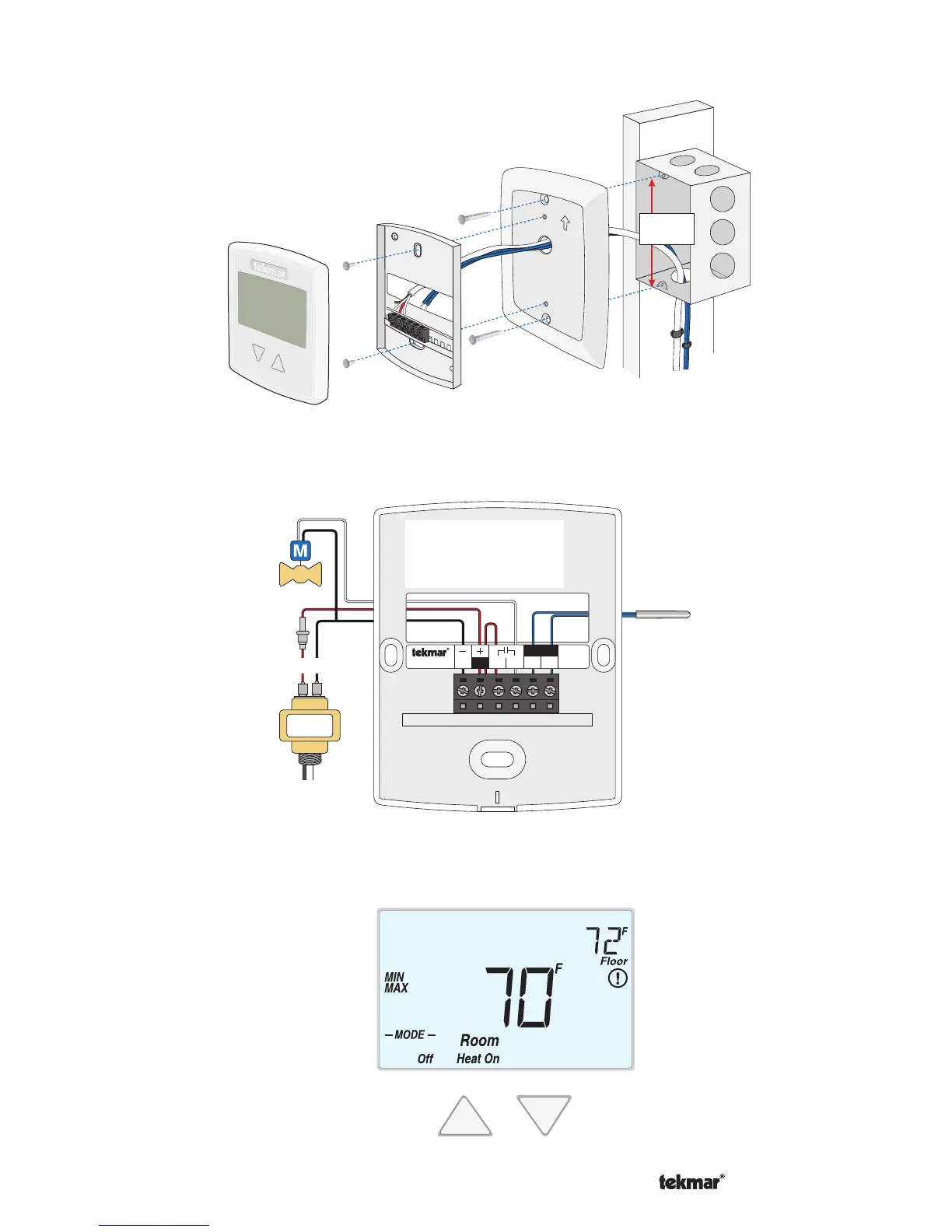

4. Installation à la boîte électrique
5. Filage
6. Interface d’utilisateur
3
1
/4”
(83 mm)
Goujon
Boîte
électrique
Façade du
thermostat
Base de
thermostat
Plaque
adaptrice 012
C
518
R Rh W1 S1 Com
No Power
C
519
R Rh W1 S1 Com
No Power
soupape
de zone
24 V
LN
R C
capteur de sol
optionnelle 079
installation cavalier,
mis au champs
“R” au “Rh”
