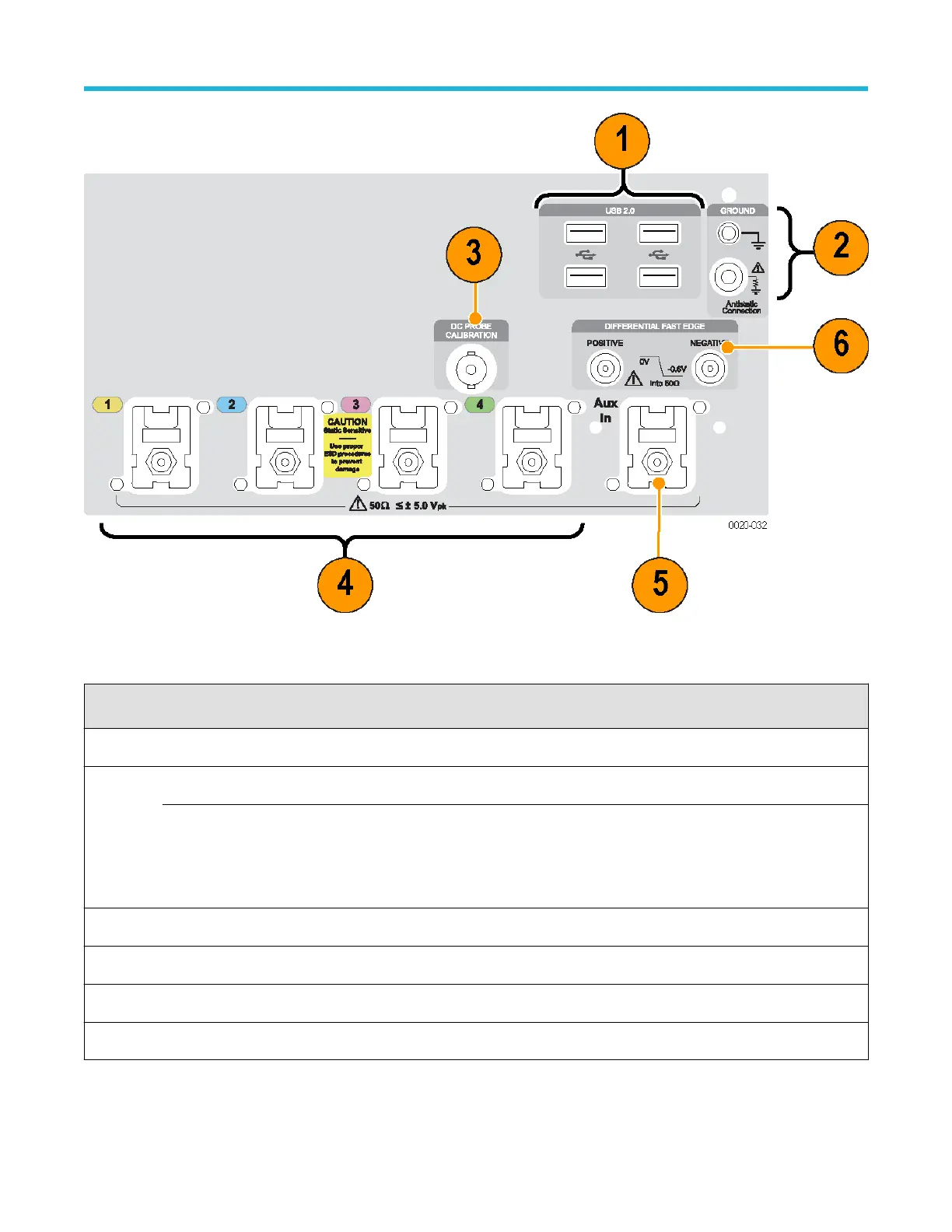

Abbildung 2: TekConnect-Kanäle
Tabelle 1: Anschlüsse an der Vorderseite
Identifikato
r
Anschluss Beschreibung
1
USB 2,0 Vier USB-Anschlüsse.
2
Gehäuseerdung Bananenstecker-Masseanschluss.
Masse über 1-MΩ-Widerstand
Bananenstecker-Masseanschluss.
Tragen Sie beim Anschließen und Trennen von Kabeln und
TekConnect-Adaptern ein geerdetes Antistatik-Armband, um die
statische Aufladung des Körpers abzuleiten.
3
Kalibrierung von Gleichspannungstastköpfen Ausgang für Tastkopfkalibrierung
4
1, 2, 3 und 4 (Analogeingänge) Diese Anschlüsse liefern Analogsignale.
5
Aux-Eingang
Zusatztriggereingang
6
Differenzimpuls mit schneller Flanke Ausgang für Differenz-Schrittsignale mit schneller Flanke.
Anschlüsse an der Vorderseite
11
