Tektronix DPO77002SX

Anschlüsse an der Rückwand

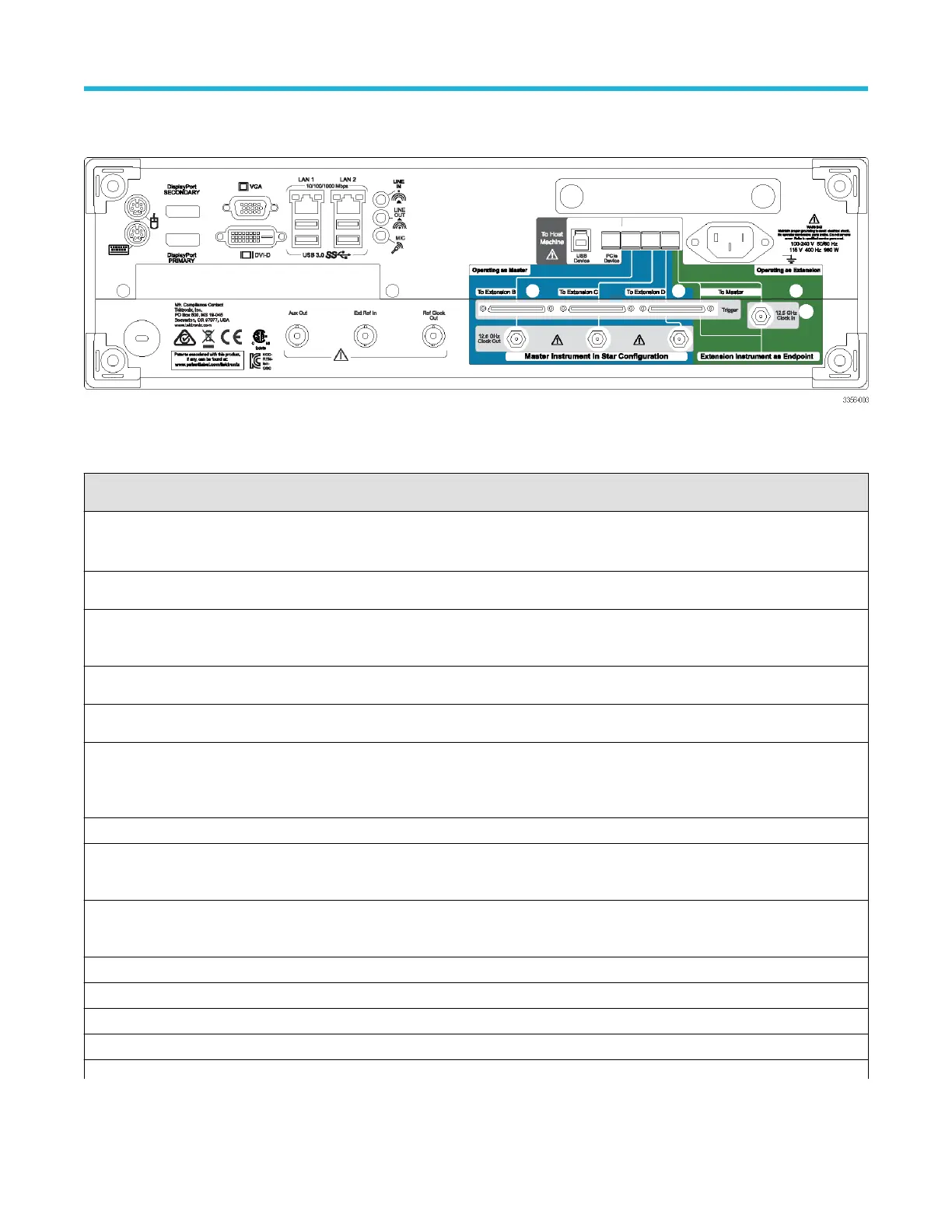

Tabelle 2: Anschlüsse an der Rückwand
Anschluss Beschreibung
PCIe PCIe-Anschluss zur Verbindung mit externen Geräten oder zur Konfiguration von Mehrgerätesystemen.
12,5-GHz-Takteingang SMA-Steckverbinder zum Anschluss eines externen Taktsignals bei Mehrgeräte-Messaufbauten.
12,5-GHz-Taktausgang SMA-Steckverbinder zum Anschluss eines schnellen Takts im Zusammenhang mit der Abtastrate. Dieser
Takt wird bei Mehrgeräte-Messaufbauten verwendet.
Trigger UltraSync-Triggerbus.
LAN RJ-45-Steckverbinder zum Anschluss des Gerätes an ein Netzwerk.
USB 3,0 Vier USB-3.0-Hostanschlüsse (Typ A) zum Anschluss von Geräten wie z. B. Maus, Tastatur oder von
anderen USB-Geräten. Tektronix bietet keinen Support oder Gerätetreiber für andere USB-Geräte als die
Maus und die Tastatur, die im Lieferumfang enthalten sind.
USB USB-Geräteanschluss
VGA VGA-Anschluss zum Anschluss eines Monitors bei Betrieb mit zwei Monitoren. Zum Anschluss eines
DVI-Monitors an den VGA-Steckverbinder verwenden Sie einen DVI-auf-VGA-Adapter.
DVI-D
Über den DVI-D-Videoanschluss können Sie die Geräteanzeige zu einem Projektor oder LCD-
Flachbildschirm übertragen.
Anzeigeanschluss Bei diesen Anschlüssen handelt es sich um digitale Anzeigeschnittstellen.
PS/2-Maus Dieser Anschluss ist für eine PS/2-Maus vorgesehen.
PS/2-Tastatur Dieser Anschluss ist für eine PS/2-Tastatur vorgesehen.
Audio Diese Anschlüsse dienen als Mikrofoneingang, Leitungseingang und Leitungsausgang.
Tabelle wird fortgesetzt....
Anschlüsse an der Rückwand
