設置手順
設置手順
プローブの接続

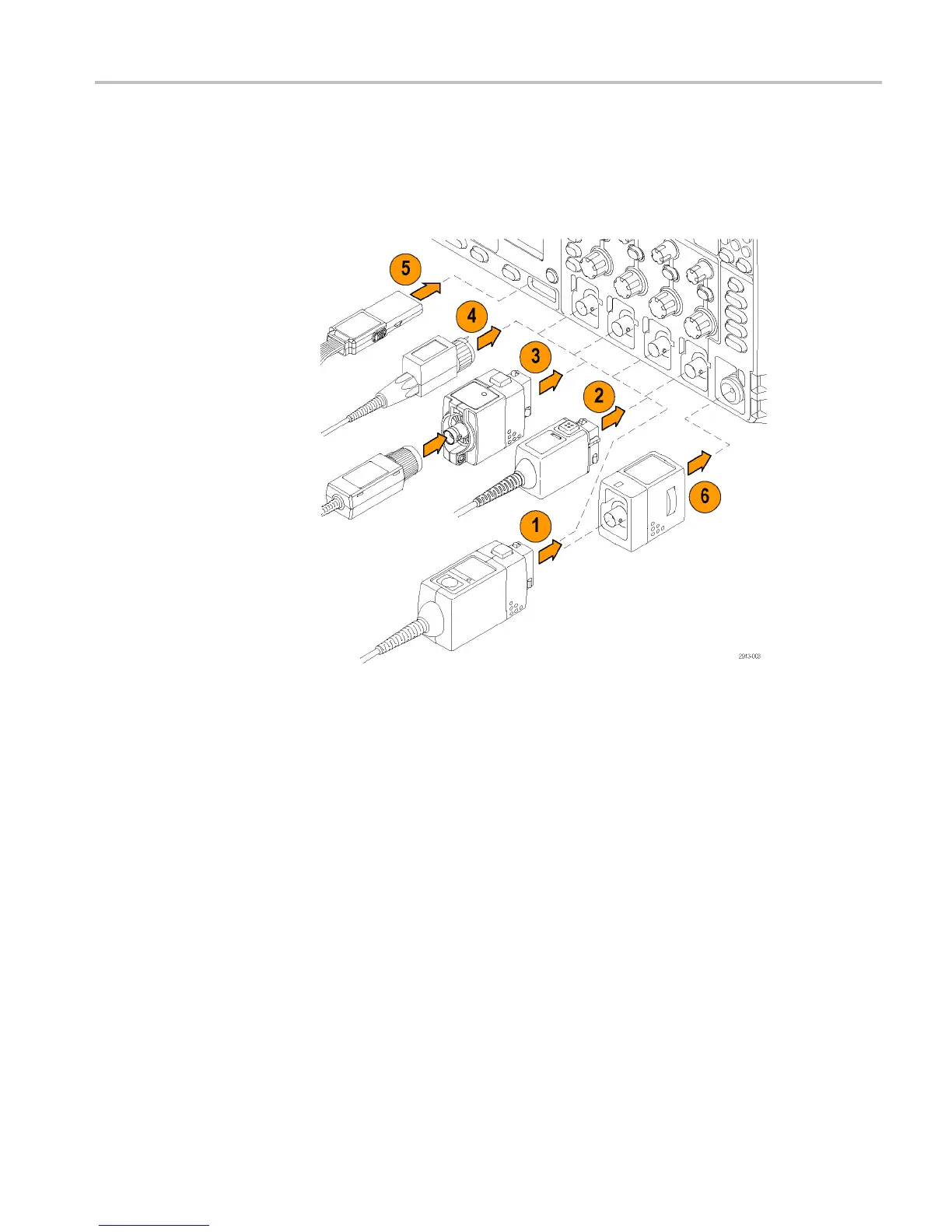

オシロスコープとプローブは次の方法で接続できます。
1. Tektronix 汎用プローブ・インタフェース（TekVPI）
これらのプローブは、画面上のメニューおよびリモート設定可能な機能を
通して、オシロスコープとの双方向通信をサポートしています。リモート・コ
ントロー
ルは、システムがプローブのパラメータをプリセットする ATE のよう
なアプリケーションで役に立ちます。
2. 受動プ
ローブ用 Tektronix 汎用プローブ・インタフェース（TekVPI）
これらのプローブは TekVPI インタフェースの機能に基づいています。各プ
ローブ
をオシロスコープの対応するチャンネルとマッチさせ、オシロスコー
プの入力パスを最適化します。 これにより、全周波数帯域に AC 補正が
適用されます。
3. TPA-BNC 型アダプタ
T
PA-BNC アダプタにより、プローブに電源を供給したりスケーリング情報
や単位情報をオシロスコープに送るような、TEKPROBE II プローブの機能
が使用可能になります。
4. BNC インタフェース
MDO3000 Installation and Safety Instructions 63
