ご使用機器のツアー
これらのインタフェースの中
には TEKPROBE 機能を使用して波形信号と
スケーリング情報をオシロスコープに送るものもありますが、波形信号のみ
を送るものもあります。
5. ロジック・プローブ・インタフェース
P6316 型プローブ
は、16 チャンネルのデジタル（オン／オフ状態）情報を
提供します。
6. TPA-N-VPI ア
ダプタを使用すると、RF 入力で TekVPI プローブを使用で
きます。
MDO3000 シリ
ーズ・オシロスコープで使用可能な各種プローブの詳細につい
ては、www.tektronix.com を参照してください。

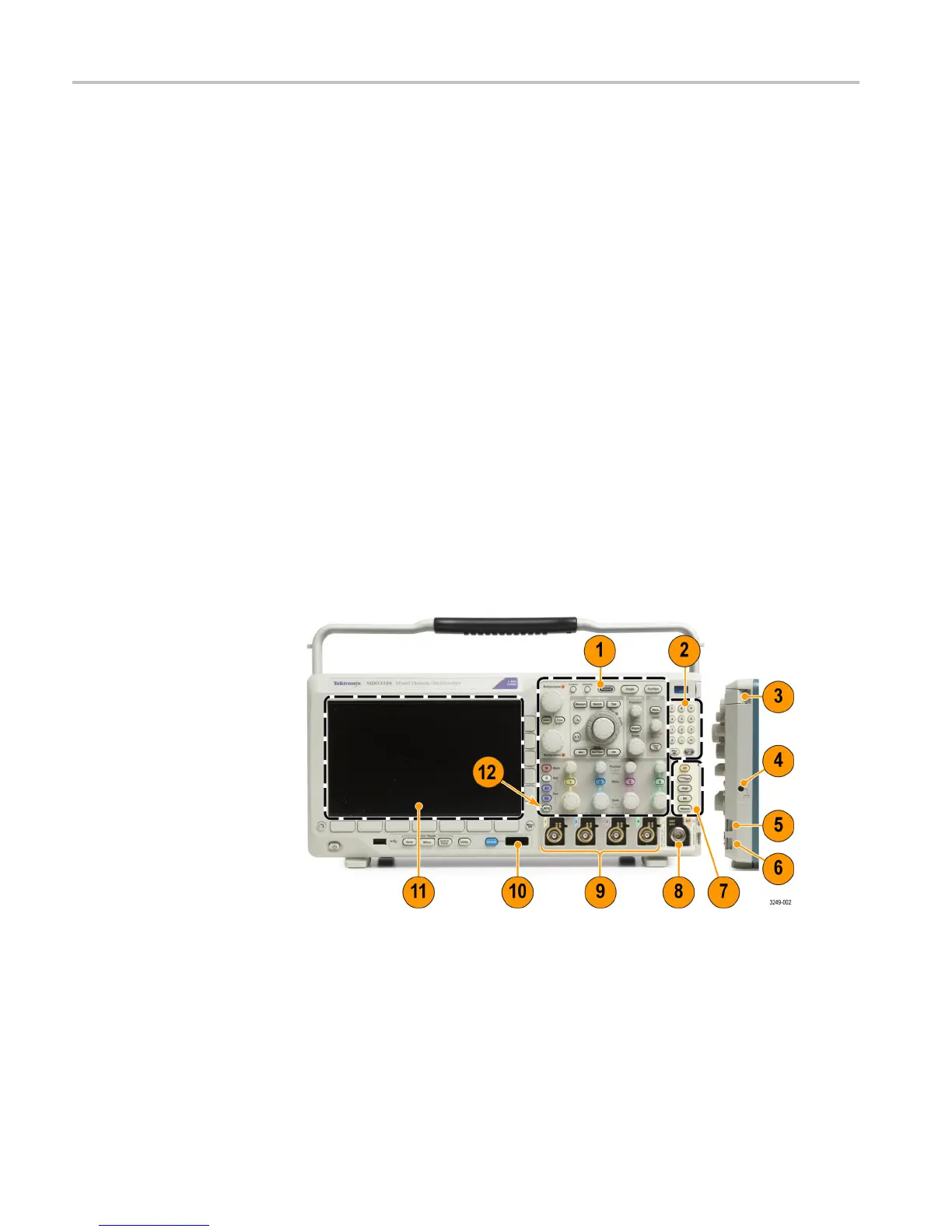

ご使用機器のツアー
前面パネルのメニュー、コントロール、コネクタ
概要
前面パネルには、頻繁に使用する機能に対するボタンとコントロールが備えら
れています。メニュー・ボタンを使用すると、さらに高度な機能にアクセスできま
す。
1. 従来のオシロスコープ前面パネル・コントロール
2. 10 個の数字で構成されたキーパッド
3. アプリケーション・モジュール・スロット
4. グランド・ストラップ・コネクタ
5. グランド
