オシロスコープの概要

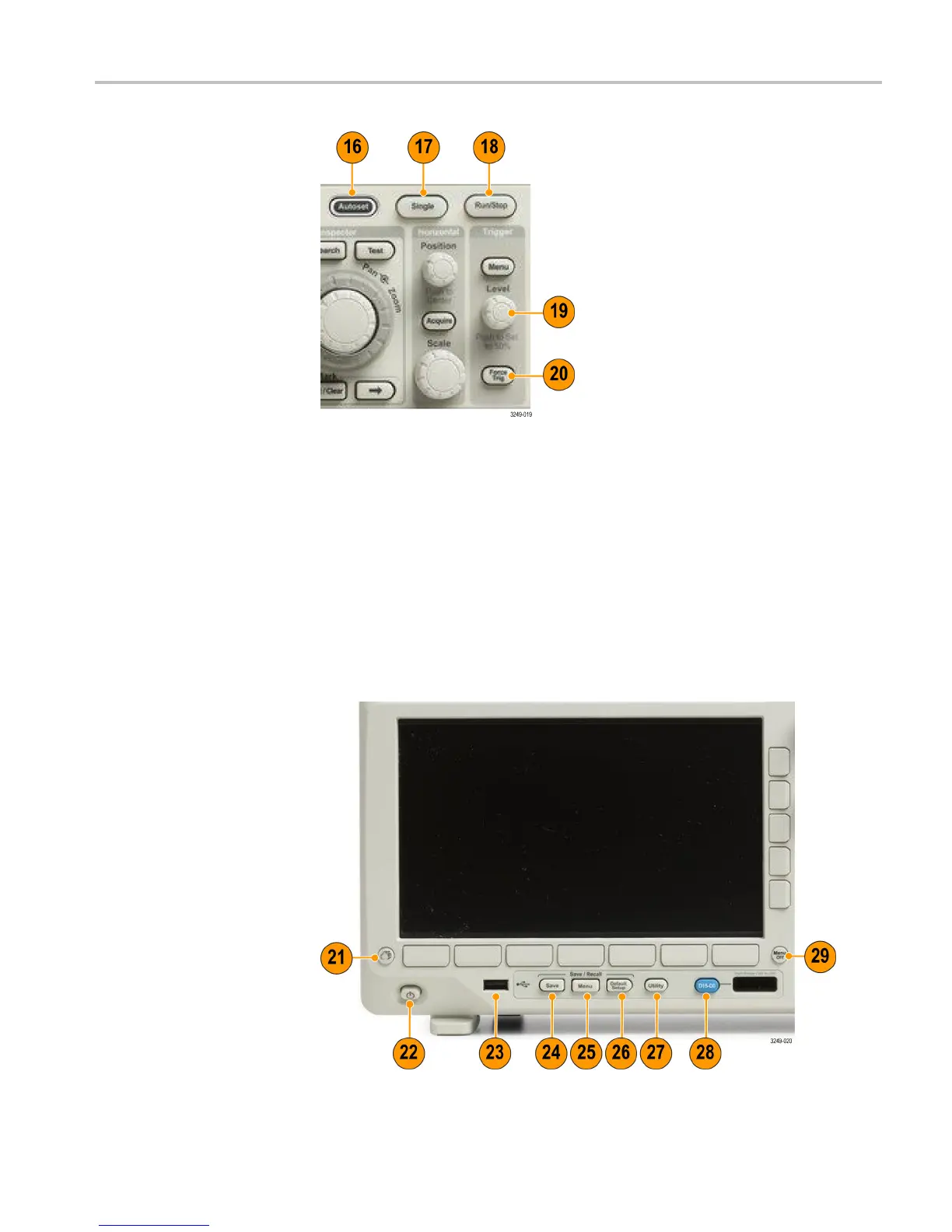

16. オートセット。このボタンを押すと、適切な安定した表示のための垂直、水
平、およびトリガ・コントロールを自動で設定できます。
17. シングル。このボタンを押すと、シングル・シーケンス・アクイジションを実
行します。
18. 実行／停止。このボタンを押すと、アクイジションを開始または停止できま
す。
19. 「トリガ」の「レベル」。このボタンを回すと、トリガ・レベルを調整できます。
50% 振幅。トリガのレベル・ノブを押すと、トリガ・レベルが波形の中間点に
設定されます。
20. 強制トリ
ガ。このボタンを押すと、イベントをただちに強制的にトリガします。
MDO3000 Installation and Safety Instructions 81
